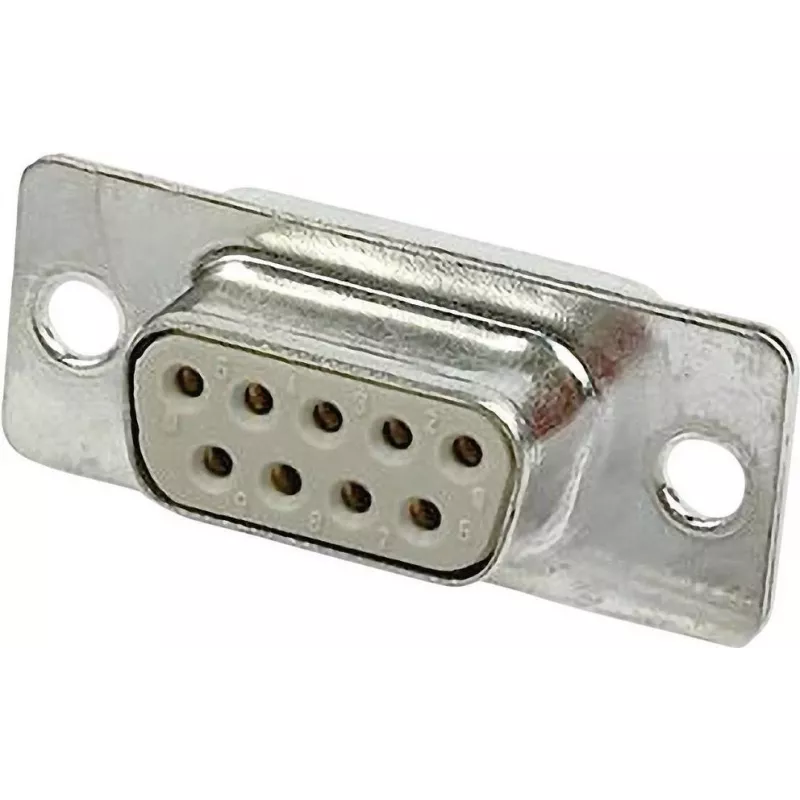

Juhtmepistik Harting 09 67 209 4704 D‑Sub 1, hall metallik, PBT korpus

Harting 09 67 209 4704 on D-Sub 1 emane juhtmepistik jootetopsi otsastusega, mis on mõeldud signaali- ja väikese võimsusega ühenduste jaoks. Pistikul on üheksa kontakti D-Sub 1 korpuses, termoplastvaigu korpus (klaaskiuga täidetud PBTP/PBT), kaetud terasest kest ja vasesulamist kontaktid. See on ette nähtud maksimaalsele voolutugevusele 6,5 A ja on halli metallikviimistlusega. Toode vastab RoHS-i nõuetele ja on kompaktse kerge disainiga (umbes 4,36 g).

Eelised

Pistik tagab turvalised jootetopsi otsastused usaldusväärseks juhtme kinnituseks ja heaks elektrikontaktiks. Klaaskiuga täidetud PBTP korpus pakub mehaanilist tugevust ja termilist stabiilsust, samas kui kaetud terasest kest parandab varjestust ja mehaanilist kaitset. Vasesulamist kontaktid tagavad ühtlase juhtivuse ja korrosioonikindluse, mis sobib tüüpilistele tööstus- ja mõõteriistarakendustele.

Sobib kasutamiseks

• Signaali- ja väikese võimsusega juhtmestik juhtkappides ja mõõteriistades
• Seadmepaneelid ja ühenduskohad, mis nõuavad D-Sub 1 emast pistikut
• Keskkonnad, kus on vaja kompaktseid, RoHS-iga vastavuses olevaid pistikuid

Peamised spetsifikatsioonid

• Tootja: Harting, MPN: 09 67 209 4704
• Pistiku tüüp: D-Sub 1 (emane)
• Kontaktid: 9
• Otsastus: Jootetops
• Nimivool: 6,5 A
• Korpuse materjal: Klaaskiuga täidetud polübutüleentereftalaat (PBTP/PBT)
• Kest: Kaetud teras (metallhall)
• Kontaktmaterjal: Vasesulam
• Vastavus: RoHS
• Kaal: ~4,36 g

Kuidas kasutada

Valmistage iga juht ette, eemaldades isolatsiooni soovitatud pikkuseni, sisestage traat jootetopsi ja kandke joodet, et moodustada kindel ühendus. Pärast jootmist kontrollige iga kontakti joote pidevust ja korralikku mehaanilist kinnitust. Paigaldage pistik paneeli või ühenduskorpusesse vastavalt seadme mehaanilistele juhistele ja tagage õige joondus vastaspoole D-Sub pistikuga enne kinnitamist.

Soovitused

Kasutage sobivaid jootetööriistu ja räbustit usaldusväärsete jooteühenduste saamiseks ning vältige liigset kuumust, et kaitsta PBTP korpust. Veenduge, et ühendatud ahel ei ületaks 6,5 A nimivoolu, ja järgige parima signaali terviklikkuse tagamiseks standardseid maandus-/varjestustavasid.
