Juhtmepistik DeLOCK 66707 D-Sub HD 44 kontakti Must Hõbedane

DeLOCK 66707 D-Sub HD 44 kontakti juhtmepistik on kompaktne isane pistik, mis on mõeldud jootmiseks. Musta ja hõbedase viimistlusega, see pakub 44 jootekontakti suure tihedusega D-Sub korpuses üldmõõtmetega ligikaudu 12,5 mm laiust, 53 mm sügavust ja 11 mm kõrgust. Tarnitakse kahest pakendis, see komponent sobib kohandatud kaablikoostudele, PCB ühendustele ja remonditöödele, kus on vaja kompaktset suure tihedusega D-Sub ühendust.

Eelised

Pistik ühendab suure tihedusega 44-kontaktilise paigutuse kompaktse vormiteguriga, et säästa ruumi korpustes ja kaabliteedes. Selle metallkestaga liides pakub mehaanilist stabiilsust ja lihtsat üksikute juhtmete või PCB padjakeste jootmist. Kaheosaline pakend võimaldab paarisühendusi või varuosade ladustamist ning must-hõbedane viimistlus võimaldab hõlpsat visuaalset tuvastamist sega-komplektides.

Sobib

• Kaabel-plaadile joodetud ühendused D-Sub HD 44 kontakti nõudega
• Kohandatud kaablikoostud ja adapterkaablid
• Seadmete remont ja asendamine, mis kasutavad 44-kontaktilisi D-Sub HD liideseid
• Prototüüpimine ja väikeseeria elektroonikaprojektid

Peamised tehnilised andmed

• Pistiku tüüp: D-Sub HD (High Density) 44-kontaktiline, isane
• Kontakti ühendus: 44 jootekontakti, mis sobivad juhtme- või PCB-jootmiseks

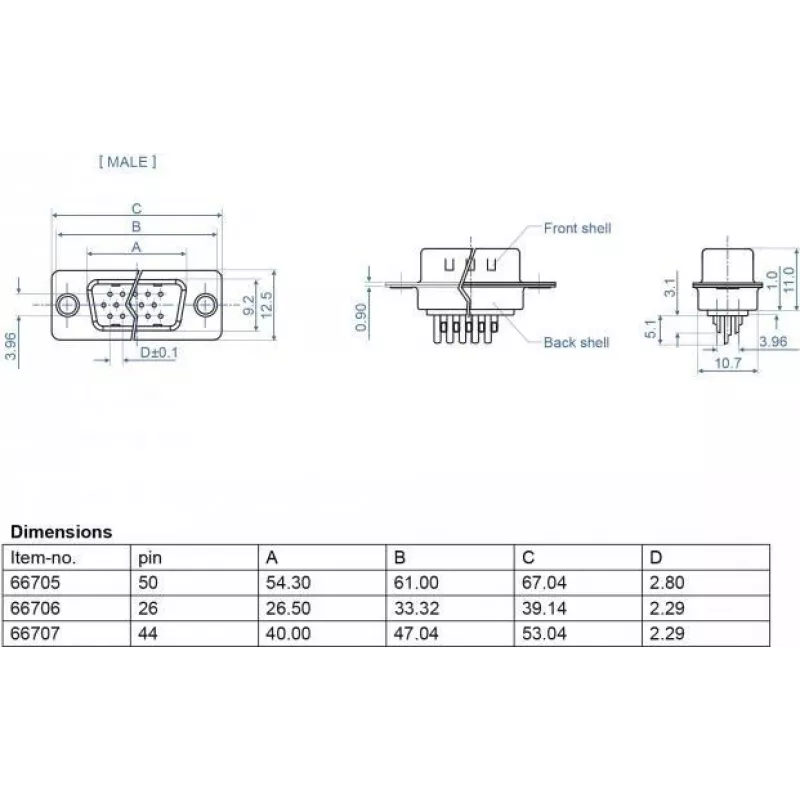

• Mõõtmed (ligikaudsed): 12,5 mm (laius) × 53 mm (sügavus) × 11 mm (kõrgus)
• Viimistlus: must korpus hõbedase metallkestaga
• Kogus pakendis: 2 tk
• Päritolumaa: Hiina

Kasutamine

Valmistage juhtmed või PCB padjakesed jootmiseks ette, eemaldades isolatsiooni sobiva pikkusega ja tinutades juhtmeotsad vastavalt vajadusele. Asetage iga juhe või padjake sellele vastava jootekontakti külge ja kandke jootetina temperatuuriga juhitava jootekolbiga, tagades kindla märgumise ja vältides külmühendusi. Pärast jootmist kontrollige kõiki ühendusi visuaalselt ja võimaluse korral kasutage takistusteste õigete kontaktiühenduste kontrollimiseks. Paigaldage pistik selle ettenähtud korpusesse või kaablikoostu ja kinnitage kõik korpuse- või tõmbekoormuse vähendamise elemendid vastavalt rakendusele.

Soovituslik kasutusviis

Usaldusväärsete elektriühenduste tagamiseks kasutage sobiva suurusega jootetina ja järgige õiget jootmistehnikat: puhastage padjakesed ja kontaktid, kasutage vajadusel räbustit ja vältige liigset kuumust ühelgi üksikul ühenduskohal. Hoidke kasutamata pistikuid kuivas keskkonnas, et vältida kontaktide korrosiooni.
