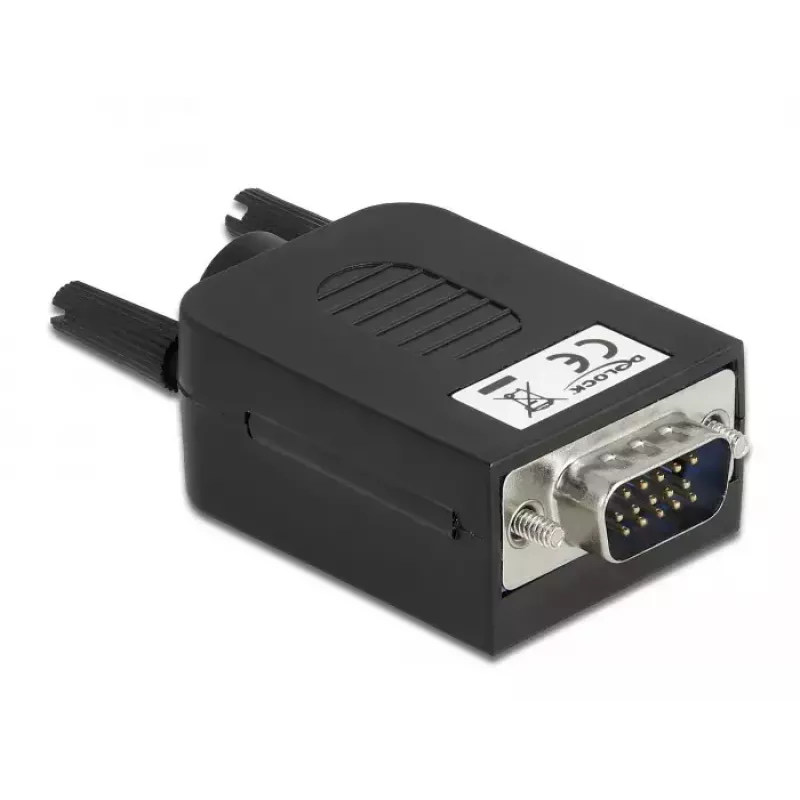

Juhtmepistik DeLOCK 66258 VGA 15-kontaktiline 10 kontaktiga klemmiplokk Must

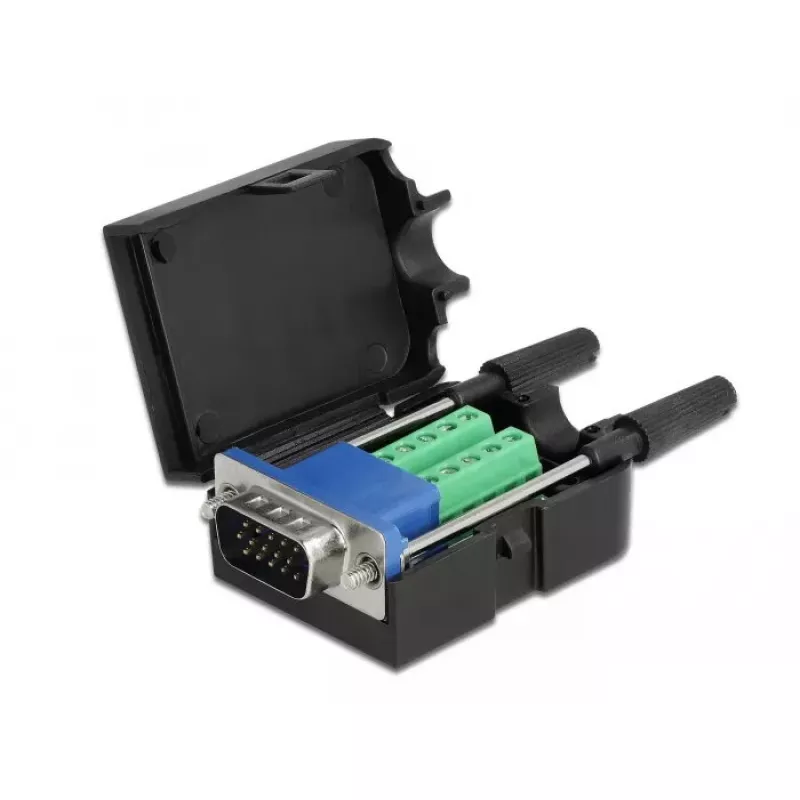

DeLOCK 66258 juhtmepistik ühendab VGA 15-kontaktilise liidese 10 kontaktiga klemmiplokiga kompaktses mustas plastikkorpuses. See võimaldab paljasjuhtmete (AWG 26–18) otseühendust VGA/10-kontaktiliste liidestega ning sobib tööstuslikeks ja harrastusrakendusteks, nagu raudteemudelism. Korpus kaitseb trükkplaati mustuse ja mehaaniliste kahjustuste eest, samal ajal kui integreeritud tõmbetõkesti kinnitab kaabli korpuses.

Eelised

Plastkorp kaitseb trükkplaati ja vähendab tolmu või prahi põhjustatud lühiste ohtu. Integreeritud tõmbetõkesti fikseerib ja stabiliseerib kaabli, vältides juhuslikku lahtiühendamist või pinget juhtmekontaktidele. Kompaktsed mõõtmed (34,4 mm × 51,8 mm × 21 mm) muudavad pistiku paigaldamise kitsastes ruumides lihtsaks. Toode toetab mitut juhtmepaksust (AWG 26–18), pakkudes paindlikkust erinevate juhtmestikuvajaduste jaoks.

Sobib

• Paljasjuhtmete ühendamiseks VGA 15-kontaktiliste ja 10-kontaktiliste liidestega
• Tööstuslikeks juhtmestikuülesanneteks, mis nõuavad kompaktseid klemmiühendusi
• Harrastuselektroonika ja raudteemudelismi jaoks
• Prototüüpimiseks ja väikesemahulisteks paigaldisteks

Peamised spetsifikatsioonid

• Bränd: DELOCK
• Tootja osanumber (MPN): 66258
• EAN: 4043619662586
• Toote värv: Must
• Toetatud juhtme suurus: AWG 26–18
• Pistiku tüübid: VGA 15-kontaktiline ja 10 kontaktiga klemmiplokk
• Mõõtmed (L × S × K): 34,4 mm × 51,8 mm × 21 mm
• Pakend: 1 tk polükotis

Kuidas kasutada

Eemaldage juhtmeotstelt isolatsioon kontaktklemmide jaoks sobiva pikkuseni. Sisestage paljad juhtmed klemmiploki avadesse ja kinnitage need vastavalt klemmi kinnitusmeetodile (nt kruvide või klambritega). Juhtige kaabel läbi korpuse ja asetage see nii, et integreeritud tõmbetõkestit saaks rakendada. Sulgege korpus, et kaitsta trükkplaati, ja veenduge, et tõmbetõkesti hoiab kaablit kindlalt paigal.

Soovitused

Kasutage pistikut toetatud AWG vahemikus (26–18) olevate juhtmetega, et tagada usaldusväärne elektrikontakt. Vältige plastkorpuse kokkupuudet liigse kuumuse või lahustitega. Kontrollige, et kõik juhtmeühendused on korralikult pingutatud ja tõmbetõkesti on rakendatud, et vältida juhtmete liikumist töötamise ajal.
