Juhtmepistik D-Sub 37 kontakti DeLOCK 66711

DeLOCK 66711 juhtmepistik on D-Sub 37 kontakti isane pistik, mis on mõeldud juhtmestiku ja liideste rakenduste jaoks. Musta ja hõbedase viimistlusega on pistik kompaktne, laiusega 17,5 mm, sügavusega 69,3 mm ja kõrgusega 12,5 mm. Toodet tarnitakse kahe pistiku pakendis polükotis ning see on valmistatud Hiinas. See pistik on ette nähtud kasutamiseks, kui signaali- või andmejuhtmestiku jaoks on vaja D-Sub 37 isast otsakut.

Eelised

DeLOCK D-Sub 37 kontakti pistik pakub standardset isast D-Sub liidest kompaktses vormiteguris, mis sobib kitsastesse paigaldustesse. Selle must ja hõbedane metallist ja plastist konstruktsioon tagab vastupidavuse ja visuaalse eristatavuse. Tarnitakse paaridena, mis hõlbustab paralleelseid paigaldusi või varuosade tagavara. Dokumenteeritud füüsilised mõõtmed võimaldavad lihtsat planeerimist paneeliväljalõigete, kaablikoostude ja korpuse sobivuse jaoks.

Sobib

• Kaablikoostudele ja kohandatud juhtmestikele, mis vajavad 37 kontakti isast D-Sub liidest
• Paneelikinnitusele või seadme otsakutele, kus on vaja kompaktseid D-Sub pistikuid
• 37 kontakti D-Sub ühendustega seadmete parandamiseks, asendamiseks või prototüüpimiseks
• Madala kuni keskmise tihedusega signaali- ja andmeühendustele tööstus- või laboriseadmetes

Peamised spetsifikatsioonid

• Pistiku tüüp: D-Sub, 37 kontakti, isane
• Värvus: must ja hõbedane

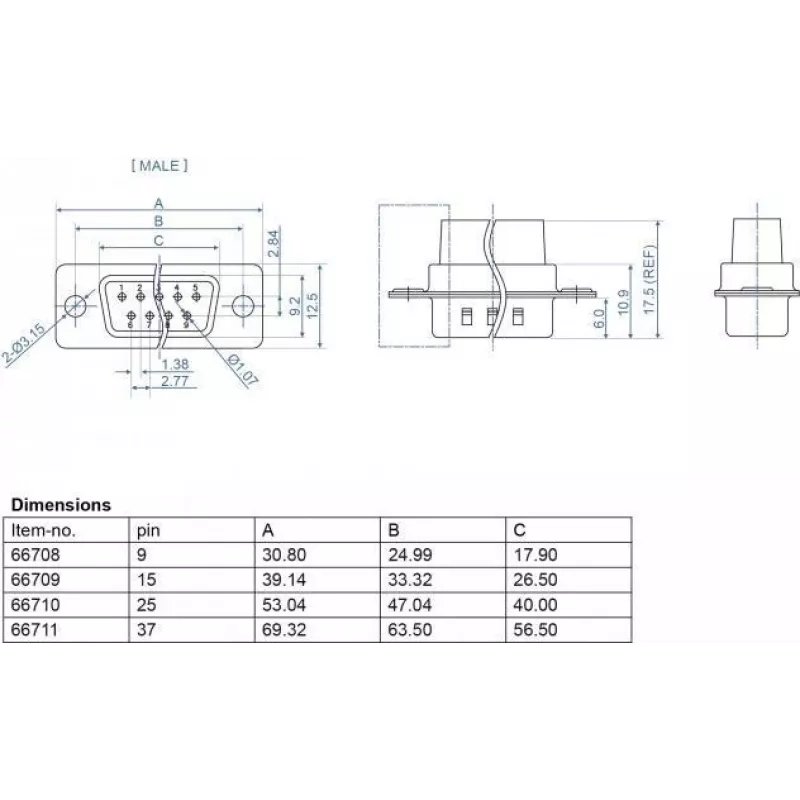

• Mõõtmed (L × S × K): 17,5 mm × 69,3 mm × 12,5 mm
• Kogus pakendis: 2 tk
• Pakend: polükott
• Päritolumaa: Hiina

Kasutusjuhised

Valmistage kaabel või juhtmestik ette vastavalt oma rakendusele vajalikule kontaktide skeemile, seejärel ühendage D-Sub 37 isaste kontaktidega vastavalt pistiku konstruktsiooniga ühilduvatele standardsele jootmis- või pressimisprotseduuridele. Pärast juhtmestiku paigaldamist kinnitage pistik ettenähtud paneeli või ühenduskomplekti ning kontrollige mehaanilist sobivust loetletud mõõtmete alusel. Enne töösignaalide või toite rakendamist kontrollige elektrilist pidevust ja isolatsiooni õigete kontaktühenduste kinnitamiseks.

Soovitused

Käsitsege ja paigaldage pistikuid puhtas töökeskkonnas, et vältida kontaktide saastumist. Kasutage ühendamiseks ja kinnitamiseks sobivaid tööriistu, et tagada usaldusväärsed mehaanilised ja elektrilised ühendused. Hoidke varupistikuid kuivades tingimustes ja kaitske mehaanilise pinge eest kuni paigaldamiseni.
