Juhe DeLOCK 0,16 m DisplayPort/VGA + HDMI + DVI

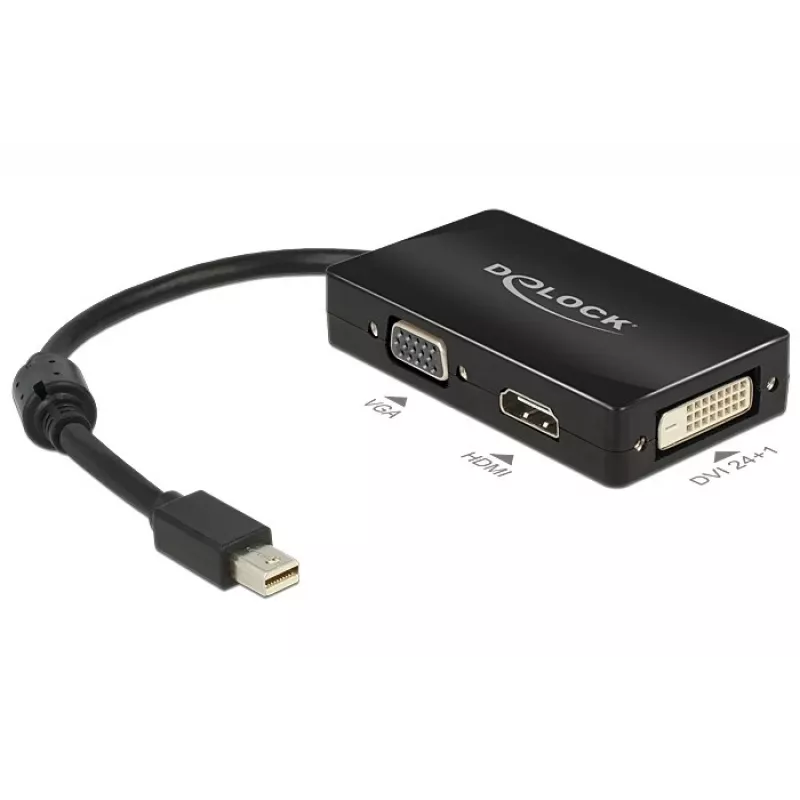

See Delocki mini-DisplayPorti adapter võimaldab mini-DisplayPorti (mDP) väljundiga süsteemil pakkuda ühte video väljundit kas VGA, HDMI või DVI formaadis. Kompaktne 0,16 m kaabel ühendab 20-kontaktilise mini-DisplayPorti pistiku kolme emase väljundiga (VGA 15-kontaktiline, HDMI-A 19-kontaktiline ja DVI-D ühe lüliga 24+1) ning on mõeldud seadmete (nt telerite, projektorite ja monitoride) ühendamiseks. Korraga saab aktiivne olla ainult üks kolmest väljundist.

Eelised

Adapter toetab mini-DisplayPort 1.1a ja kiire HDMI spetsifikatsioone ning kasutab kiibistikke PS8312 ja PTN3392. See on passiivne nivookonverter, mis on mõeldud graafikaväljunditele, mis rakendavad DP++ (kaherežiimiline DisplayPort), ei vaja draiverite paigaldamist ja on operatsioonisõltumatu. Kaabel on lühike (ilma pistikuta u 16 cm), tarbib u 100 mW, sisaldab ühte ferriitsüdamikku ja on musta viimistlusega.

Sobib

• Sülearvuti või arvuti ühendamiseks mini-DisplayPort DP++ väljundiga VGA monitoriga
• HDMI-ekraanide või HDTV-dega ühendamiseks
• DVI-D ühe lüliga monitoride või projektoritega ühendamiseks

Peamised tehnilised andmed

• Pistik 1: Mini DisplayPort 20-kontaktiline isane
• Pistik 2: VGA 15-kontaktiline emane, HDMI-A 19-kontaktiline emane, DVI-D (ühe lüliga) 24+1 emane
• Kiibistik: PS8312, PTN3392
• Standardid: Mini DisplayPort 1.1a, kiire HDMI
• Maksimaalne toetatud eraldusvõime: kuni 1920 x 1200 või 1080p @ 60 Hz (sõltub süsteemist ja seadmest)
• Passiivne muundur; nõuab lähteallikas DP++ (kaherežiimiline DisplayPort)
• Kaabli pikkus: u 0,16 m (16 cm) ilma pistikuta
• Võimsustarve: u 100 mW
• Sisaldab ühte ferriitsüdamikku
• Värv: must

Kasutamine

Ühendage mini-DisplayPorti isane pistik lähteseadme mini-DisplayPorti/DisplayPorti väljundisse, mis toetab DP++. Seejärel ühendage soovitud ekraanikaabel adapteri vastavasse emaspistikusse (VGA, HDMI või DVI-D). Korraga võib kasutada ainult ühte ekraaniväljundit; ühendatud ekraan lülitage vajadusel aktiivse pordi jaoks, ühendades selle lahti ja ühendades teise väljundisse. Draivereid pole vaja; operatsioonisüsteem peaks tuvastama ühendatud ekraani automaatselt.

Soovitused

Kasutage seda passiivset adapterit ainult graafikaväljunditega, mis selgesõnaliselt toetavad DP++ (kaherežiimiline DisplayPort). Eraldusvõime korral üle 1920 x 1200 või aktiivsete mitme monitori seadistuste jaoks kaaluge aktiivset adapterit või teistsugust lahendust, mis toetab suuremat ribalaiust või mitut samaaegset väljundit.
