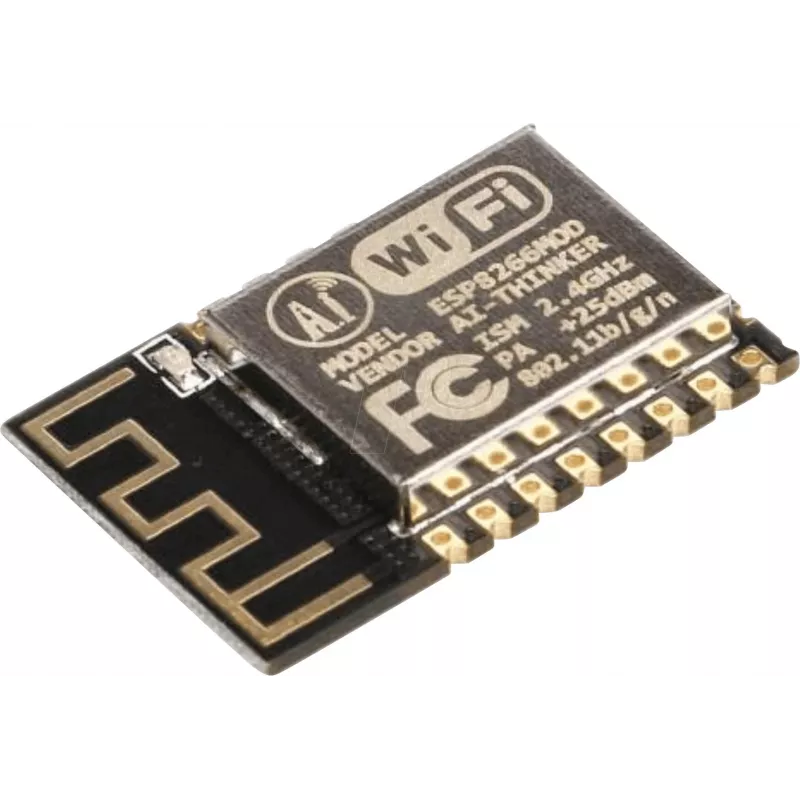

JOY-IT DEBO ESP8266-12F ESP8266 WiFi jootemoodul SBC-ESP8266-12F

Manustatud arendajad ja IoT-huvilised saavad integreerida usaldusväärse 2,4 GHz Wi-Fi ühenduvuse oma kohandatud PCB-projektidesse JOY-IT DEBO ESP8266-12F mooduliga. See kompaktne SMD-moodul, mis põhineb Espressif ESP8266EX süsteemikiibil, pakub täielikku võrguühenduse lahendust 32-bitise Tensilica L106 mikrokontrolleri, 4 MB välkmälu ja sisseehitatud PCB-antenniga. Selle astmelised servakontaktid teevad selle hõlpsasti otse kandurplaadile jootmise, võimaldades traadita sidepidamist sensorite, täiturite ja juhtimissüsteemide jaoks.

Peamised tehnilised andmed

• Espressif ESP8266EX SoC koos Tensilica L106 32-bitise protsessoriga (80 MHz, kuni 160 MHz)
• 4 MB SPI välkmälu ja 64 KB käsu-RAM / 96 KB andme-RAM
• Wi-Fi 802.11 b/g/n, 2,4 GHz, WEP, WPA/WPA2, TKIP, AES turvalisusega
• 17 GPIO viiku UART, SPI, I2C, I2S, PWM ja ADC liidestega
• Tööpinge 3,0–3,6 V (soovitatav 3,3 V), sügava une vool alla 20 µA
• Toetab Station, Access Point ja Station+AP režiime; ühilduv Arduino IDE, MicroPython, ESP-IDF, NodeMCU-ga

Miks valida

DEBO ESP8266-12F pakub kulutõhusat ja hästi dokumenteeritud võimalust lisada oma disainidesse Wi-Fi. Selle astmelised kontaktpadjad tagavad kindla jootmise nii tootmiseks kui ka prototüüpimiseks, samas kui sisseehitatud antenn kõrvaldab vajaduse väliste komponentide järele. Lai püsivara tugi ja väike energiatarve muudavad selle sobivaks akutoitel seadmetele ja pidevalt ühendatud rakendustele. Mooduli 4 MB välkmälu võimaldab õhu kaudu värskendusi ja keerukaid visandeid, pakkudes paindlikkust ilma täiendava riistvarata.

Ideaalsed kasutusjuhud

• IoT-andurisõlmed ja koduaautomatsiooni kontrollerid
• Kantavad seadmed ja kaasaskantavad andmelogijad
• Traadita programmeerimise ja silumise liidesed
• Nutikas valgustus, releed ja keskkonnaseire
• Haridusprojektid ja kiire prototüüpimine

Hea teada

Moodul töötab 3,3 V loogikatasemetel, seega on 5 V süsteemidega ühendamisel vajalik pingetaseme muundamine. See tarnitakse palja jootemoodulina ilma pistikute või kandurplaadita. Arendamiseks ühendage see USB-jadaliidese adapteriga ja kasutage püsivara kiireks üleslaadimiseks Arduino IDE-d või MicroPythoni. PCB-antenn on optimeeritud 2,4 GHz sagedusele ja mooduli kompaktne suurus (umbes 24 x 16 mm) sobib ruumipiiratud disainidesse.
