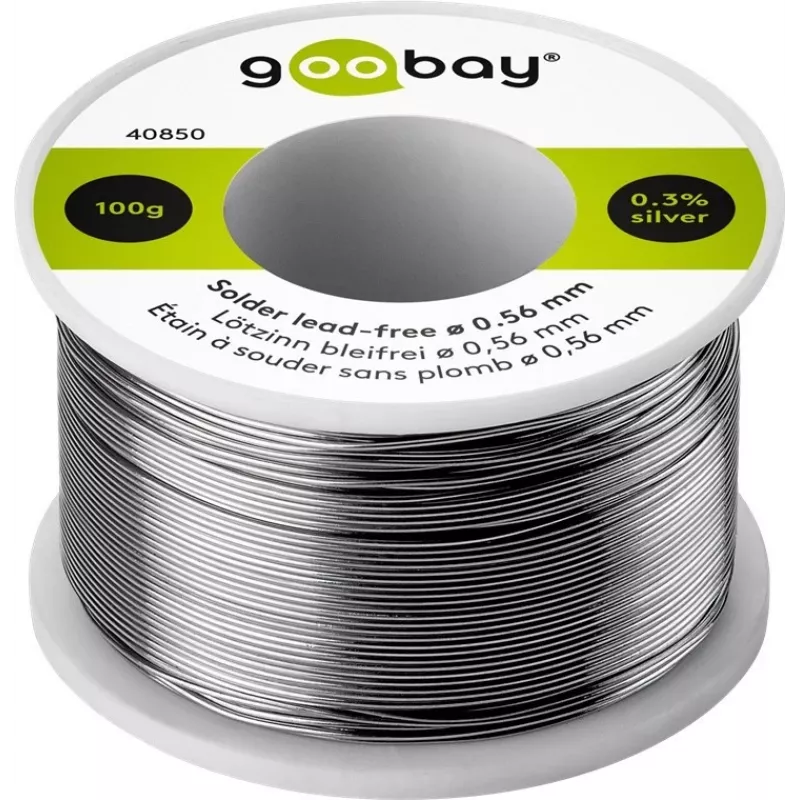

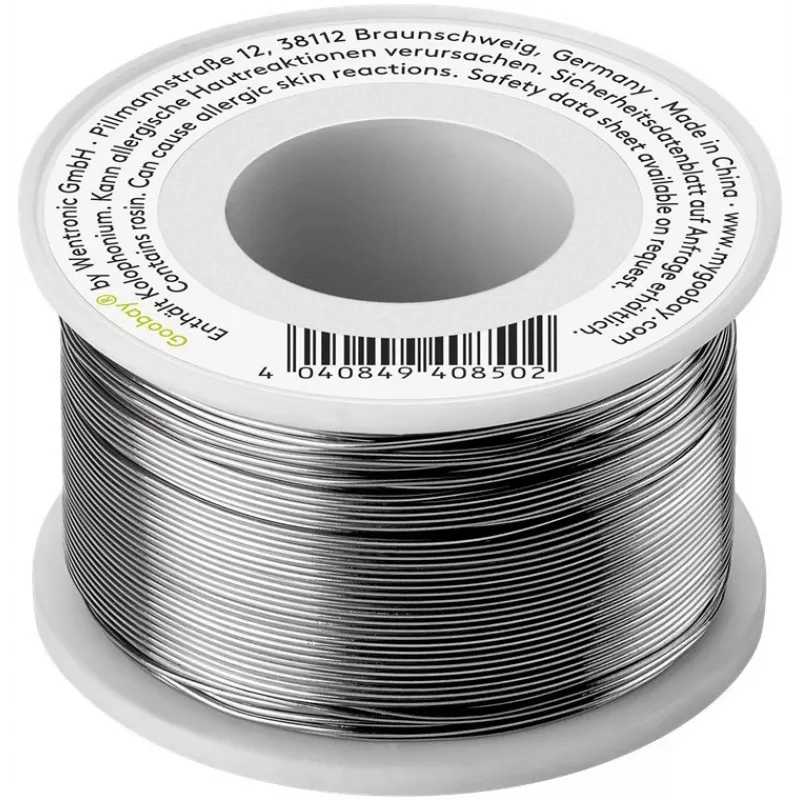

Jootetraat GOOBAY pliivaba 0,56 mm 100 g – räbustisüdamikuga, Sn-põhine sulam

GOOBAY pliivaba jootetraat 0,56 mm, 100 g on räbustisüdamikuga, tinapõhine sulam, mis on mõeldud elektroonika- ja elektritöödeks, kus on nõutav pliivaba materjal. Traat sisaldab 99% tina, 0,3% hõbedat ja 0,7% vaske, 2,5% kampoli räbustisüdamikuga ja sulamistemperatuuriga 217°C. Tarnitakse 100 g poolidel, õhuke 0,56 mm läbimõõt tagab ühtlase etteande käsitsi jootmiseks ja väikesteks hooldustöödeks trükkplaatidel, komponentidel ja ühenduspistikutel.

Eelised

Räbustisüdamikuga konstruktsioon lihtsustab jootmist, ühendades joote ja räbusti ühes tootes, võimaldades homogeenset märgumist ja vähendades pritsmeid. Väikese läbimõõduga traat toetab täpset pealekandmist väikestele komponentidele ja SMD-padjadele, samas kui halogeenivaba koostis madala suitsueraldusega parandab töökoha ohutust. Sulami koostis tagab usaldusväärsed jooteühendused suhteliselt madalatel temperatuuridel pehmejoodise jaoks nii käsitsi kui ka väikestes automatiseeritud toimingutes.

Sobib

• Trükkplaatide jootmiseks ja parandamiseks
• SMD- ja DIP-komponentide jootmiseks
• Kaablite, pistikute ja ühenduste parandamiseks
• Heliseadmete, nagu kõrvaklappide ja mikrofonide, hoolduseks
• Tarbeelektroonika, sealhulgas telerite ja väikeste kodumasinate, parandamiseks

Peamised tehnilised andmed

• Traadi läbimõõt: 0,56 mm
• Pooli kaal: 100 g
• Sulami koostis: ligikaudu 99% tina, 0,3% hõbedat, 0,7% vaske
• Räbustisüdamiku sisaldus: 2,5% kampolit (no-clean)
• Sulamistemperatuur: 217°C
• Halogeenivaba madala suitsueraldusega

Kasutamine

Valmistage ette jootekolb ja seadke otsiku temperatuur komponendile ja plaadi massile sobivaks, tavaliselt veidi üle sulami sulamistemperatuuri. Puhastage ühenduskoht mustusest ja oksüdatsioonist. Asetage jootekolb padjale ja viigule või juhtmele, seejärel söötke räbustisüdamikuga jootetraat kuumutatud ühenduskohale nii, et joodis sulab ja valgub ühtlase filee moodustamiseks. Eemaldage kuumus, kui joodis on pinnad märjanud, ning laske ühendusel häirimatult jahtuda. Kui on vaja tugevamat mehaanilist tuge, kasutage enne jootmist sobivaid jootmistehnikaid või täiendavat mehaanilist fikseerimist.

Soovitused kasutamiseks

Kasutage jootmisel piisavat ventilatsiooni, et minimeerida kokkupuudet aurudega. Valige jootekolbi otsiku suurus ja temperatuur vastavalt 0,56 mm traadile ja komponendi termilisele massile. Kriitiliste või kõrge töökindlusnõudega ühenduste puhul kontrollige jootemärgumist ja kaaluge räbustijääkide eemaldamist, kui esineb saasteaineid, hoolimata no-clean räbustisüdamikust. Hoidke pooli kuivas kohas, et säilitada räbusti jõudlus.
