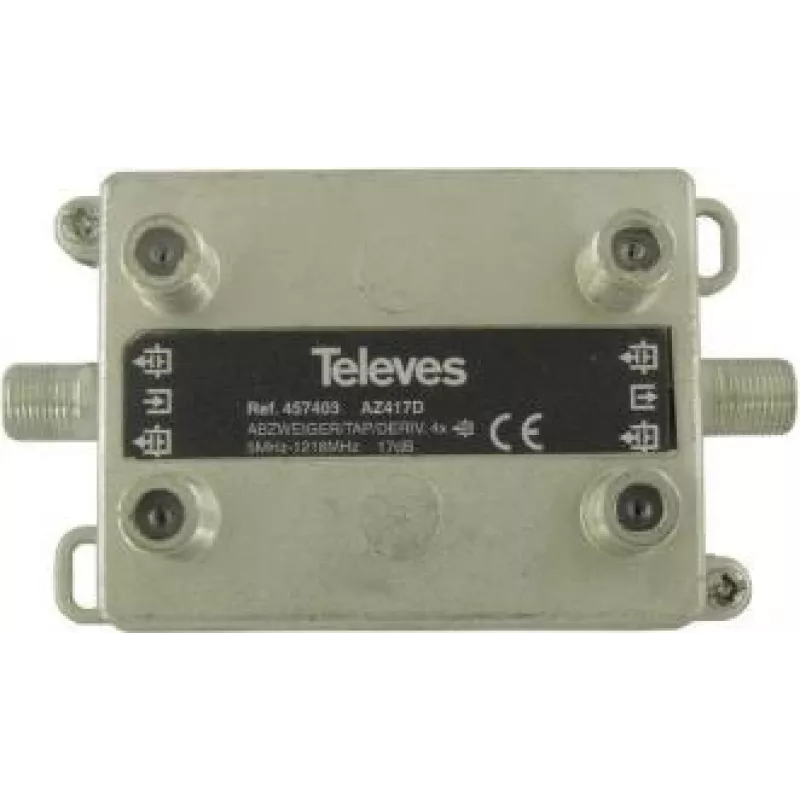

Jaotur Televes AZ417D 4-suunaline 17 dB 5–1218 MHz

Televes AZ417D 4-suunaline 17 dB 5–1218 MHz jaotur on kompaktne raadiosageduslik passiivseade, mis on ette nähtud sissetuleva lairibasignaali jaotamiseks neljaks väljundiks, säilitades sageduskarakteristiku ja tagades kõrge isolatsiooni portide vahel. Seade toetab laia sagedusvahemikku 5 MHz kuni 1218 MHz, muutes selle ühilduvaks maapealse televisiooni, FM-i ja paljude jaotusrakendustega. Selle 17 dB isolatsioonispetsifikatsioon vähendab ülekõla vastuvõtuliinide vahel ja aitab säilitada prognoositavaid signaalitasemeid mitme väljundi vahel.

Eelised

Jaotur tagab ühtlase jõudluse kindlaksmääratud sagedusribas ja pakub 17 dB isolatsiooni, et minimeerida väljundite vahelisi häireid. Selle nelja väljundiga konfiguratsioon võimaldab ühte sisendit jaotada mitmele tuunerile või digiboksile ilma aktiivsete komponentide või toiteallikata. Seade on konstrueeritud seina- või kapisiseseks paigaldamiseks elamu- või väikestes ärisüsteemides ning sobib integreerimiseks passiivsete jaotusvõrkude ja võimenditega vastavalt vajadusele.

Sobib

• Ühe antenni- või kaabelsisendi jaotamiseks kuni neljale televiisorivastuvõtjale
• Mitmetoaliste televisiooniseadistuste jaoks kodudes või väikestes kontorites
• FM- ja VHF/UHF-signaali jaotamiseks elamupaigaldistes
• Passiivseks jaotamiseks enne aktiivvõimendust või signaalitöötlusseadmeid

Peamised tehnilised andmed

• Sagedusvahemik: 5–1218 MHz
• Väljundite arv: 4
• Väljunditevaheline isolatsioon: 17 dB
• Passiivseade: välist toidet pole vaja
• Pistikühenduse tüüp: F-tüüpi ühilduvad koaksiaalühendused (emane)
• Tüüpiline kasutus: raadiosageduslik signaalijaotus telerile, FM-ile ja lairibajaotusele

Kasutusjuhend

Ühendage sissetulev raadiosageduslik sisend (antenn või kaabel) jaoturi sisendisse ja ühendage koaksiaalkaablid neljast väljundist vastavatesse vastuvõtjatesse või jaotuspunktidesse. Veenduge, et kõik ühendused on pingutatud, et tagada hea elektrikontakt ja minimeerida tagasivoolukadu. Kui sissetuleva signaali tase on madal, kaaluge võimendi paigutamist enne jaoturit või kasutage spetsiaalset jaotusvõimendit, et kompenseerida jaotuskadu. Asetage jaotur kuiva, ventileeritavasse kohta ja vältige kokkupuudet niiskuse või äärmuslike temperatuuridega.

Soovitused

Kontrollige signaalitasemeid igas vastuvõtjas pärast paigaldamist ja kasutage passiivseid jaotureid ainult siis, kui signaalivarud seda võimaldavad; mitmeks väljundiks jaotamisel või pikkade kaabliteede korral kasutage teenuse kvaliteedi säilitamiseks võimendust või aktiivset jaotussüsteemi.
