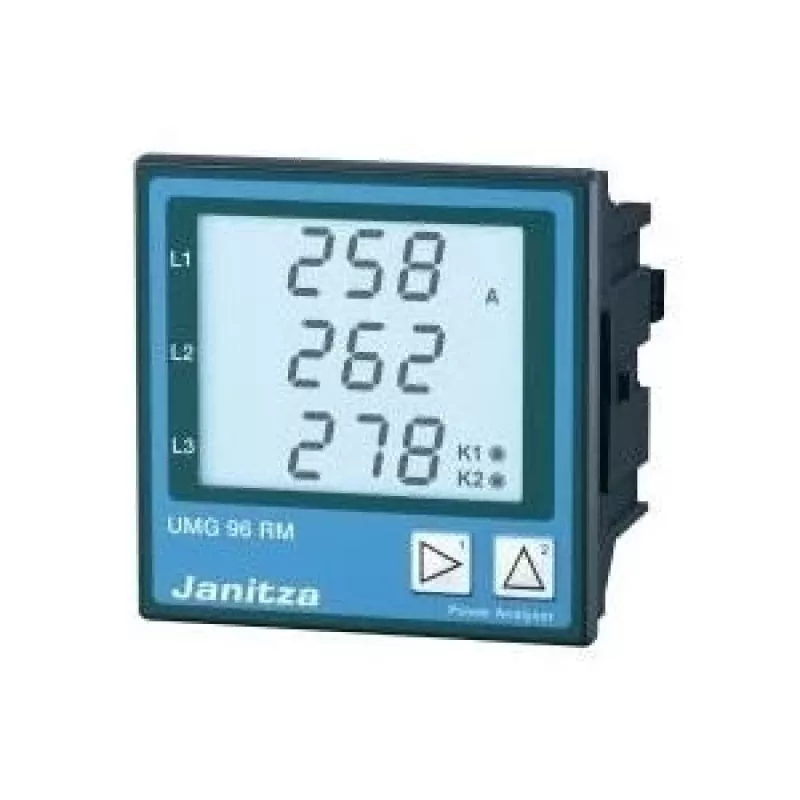

Janitza UMG96RM-E 6-kanaliline võrguanalüsaator Etherneti ja jääkvoolu seirega, 10-300V L-N / 18-520V L-L 5222036

Janitza UMG96RM-E on kompaktne, kuid võimas 6-kanaliline võrguanalüsaator, mis ühendab täpse energiamõõtmise integreeritud jääkvoolu seirega (RCM) ja kahekordse Ethernet/RS485 sidega. Erinevalt lihtsatest energiamõõturitest pakub see 0,5S klassi energiatäpsust ja täielikku võimsuskvaliteedi analüüsi vastavalt IEC 61000-4-30, olles ideaalne kaasaegsetes energiahaldussüsteemides, kus nii elektriohutus kui ka andmete läbipaistvus on kriitilised.

Esiletõstmised

• 6 mõõtekanalit: 3 pinge (L-N: 10–300 V AC, L-L: 18–520 V AC) ja 3 voolu välise voolutrafo kaudu (x/1A või x/5A)
• Integreeritud jääkvoolu seire (RCM) isolatsioonirikete varajaseks avastamiseks
• Etherneti (RJ45) ja RS485 liidesed, toetavad Modbus TCP/IP, Modbus RTU, HTTP, FTP, NTP, SNMP ja SMTP
• 0,5S klassi aktiivenergia täpsus (IEC 62053-22) ja võimsuskvaliteedi mõõtmine vastavalt IEC 61000-4-30
• Harmooniliste analüüs kuni 63. järguni
• Selge LCD-ekraan kohapeal lugemiseks ja seadistamiseks
• Paneelile paigaldatav disain (96x96 mm) IP54 esikaitsega

Igapäevases kasutuses

UMG96RM-E on projekteeritud pidevaks seireks tööstus- ja äripaigaldistes. Lai abipingevahemik (95–240 V AC / 135–340 V DC) tagab paindliku integreerimise, samas kui sisemine andmelogija (256 MB) salvestab pikaajalisi trende ja sündmusi. Kaks digitaalset sisendit ja kaks digitaalset väljundit võimaldavad oleku seiret ja lihtsaid juhtimisülesandeid. RCM-funktsioon mõõdab pidevalt jääkvoolusid, aidates ennetada ohtlikke rikkevoolusid ja vähendada seisakuid. Kahe sideliidese abil saab seadme integreerida olemasolevatesse SCADA- või hoonete haldussüsteemidesse Modbus TCP/IP või RTU kaudu ning see toetab ka veebipõhist juurdepääsu HTTP kaudu kaugdiagnostikaks.

Täielikud tehnilised andmed

• Mõõtekanalid: 6 (3x pinge, 3x vool)
• Pingevahemik (L-N): 10–300 V AC
• Pingevahemik (L-L): 18–520 V AC
• Voolusisend: voolutrafo kaudu (x/1A või x/5A)
• Jääkvoolu seire (RCM): Jah
• Side: Ethernet (RJ45), RS485
• Protokollid: Modbus TCP/IP, Modbus RTU, HTTP, FTP, NTP, SNMP, SMTP
• Energiatäpsus: klass 0,5S (IEC 62053-22)
• Võimsuskvaliteet: IEC 61000-4-30
• Harmoonilised: kuni 63.
• Ekraan: LCD
• Andmelogija: 256 MB sisemine
• Digitaalsisendid: 2
• Digitaalväljundid: 2
• Paigaldus: paneelile, 96x96 mm
• Sagedusvahemik: 45–65 Hz
• Abipinge: 95–240 V AC (45–65 Hz) / 135–340 V DC
• Kaitseklass ees: IP54
• Kaitseklass taga: IP20

Lõppmärkus

Janitza UMG96RM-E on tulevikukindel valik energiamõõtmiseks ja võimsuskvaliteedi analüüsiks, pakkudes RCM-ohutust, mitmekülgset sidet ja kõrget täpsust standardses 96x96 mm paneelivormingus.
