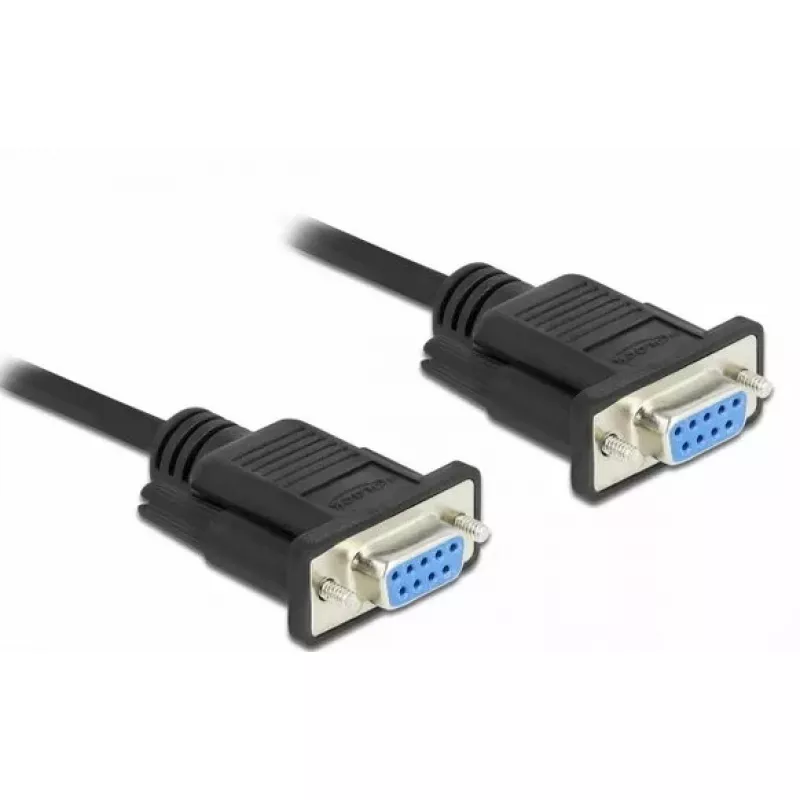

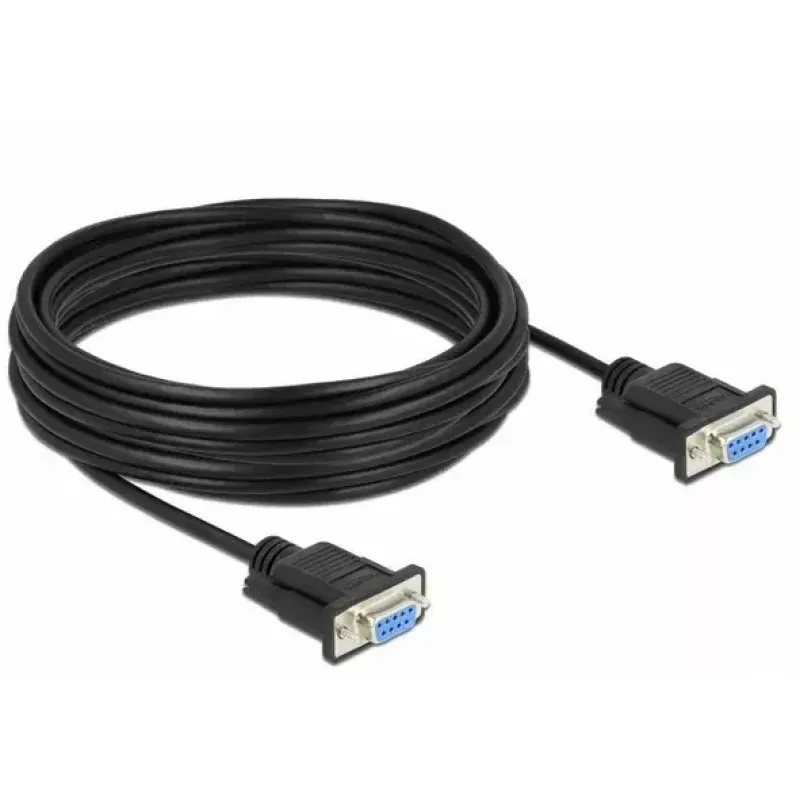

Jadaühenduskaabel RS-232 DeLOCK 87525 10 m emane-emasele

See DELOCKi täieliku handshake’iga nullmodemi jadakaabel võimaldab RS-232 seadmete otseühendust. See toetab RTS/CTS ja DTR/DSR riistvaralist voolujuhtimist ning võib valikuliselt varustada ühendatud seadet toitega RI-liini kaudu. Kompaktne Mini D-Sub 9 (emane-emasele) pistmikukorpus on kitsas, võimaldamaks RS-232 portide kõrvutiasetust.

Eelised

Kaabel pakub täielikku handshake’i (RTS/CTS ja DTR/DSR) usaldusväärseks jadaühenduse sideks ning väldib andmete kadu ülekande ajal. 10 m pikkuse ja 5 mm kaabli läbimõõduga ühendab see ulatuse saleda profiiliga, samas kui kitsas Mini D-Sub 9 korpus tagab ühilduvuse tihedate pistmikupaneelidega. Emane-emasele ühendus võimaldab nullmodemi tööd ilma lisamuunduriteta.

Sobib

• Kahe RS-232 seadme otseühendamiseks (nullmodem)
• Tööstuslikuks jadaühenduse side- ja juhtimissüsteemideks
• Andmeedastuseks jadaterminalide, PLC-de ja mõõteseadmete vahel

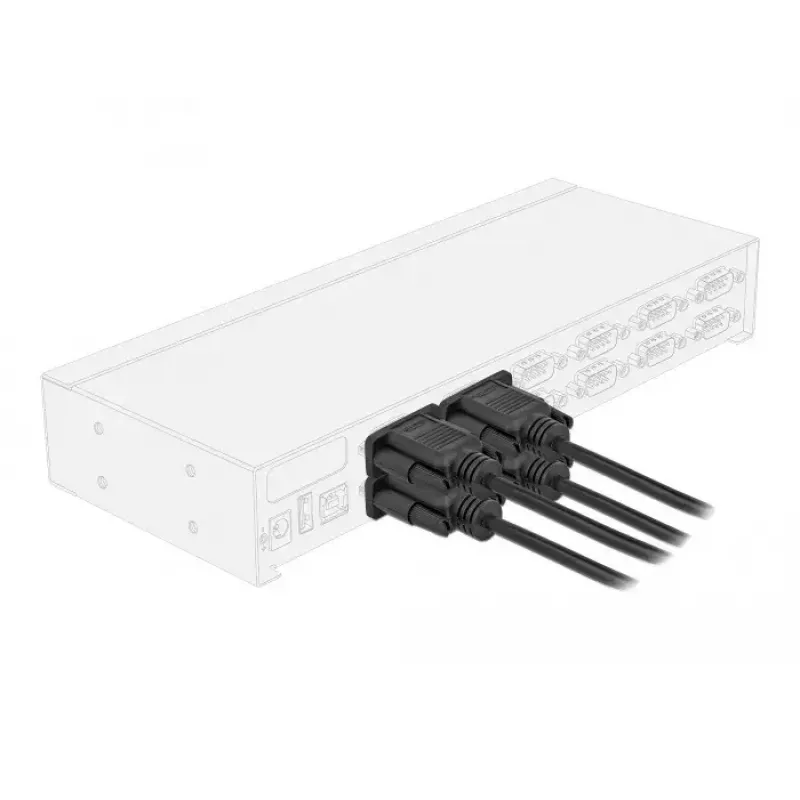

• Keskkondadesse, kus on vaja kompaktset pistmikuvahet

Peamised spetsifikatsioonid

• Bränd: DELOCK
• Mudel / MPN: 87525
• EAN: 4043619875252
• Pistik: Mini D-Sub 9, emane emasele
• Kaabli pikkus: 10 m
• Kaabli läbimõõt: 5 mm
• Signaalistandard: RS-232, nullmodemi ühendus
• Voolujuhtimine: RTS/CTS ja DTR/DSR (täielik handshake)

Kasutamine

Ühendage iga Mini D-Sub 9 emane pistik ühendatavate seadmete vastava RS-232 isase pordiga. Veenduge, et seadmed on seadistatud nullmodemi sideks ja et riistvaraline voolujuhtimine (RTS/CTS, DTR/DSR) on vajadusel lubatud. Kui toidet RI-liini kaudu on vaja, kontrollige enne selle funktsiooni lubamist või sellele tuginemist seadme ühilduvust ja pingenõudeid.

Soovitused

Kasutage kaablit normaalsetes elektroonikaseadmetele mõeldud temperatuuri- ja niiskusvahemikes, vältige järske painutusi või liigset tõmbepinget 10 m pikkusel, ning kontrollige pistikute paigaldust usaldusväärse RS-232 side tagamiseks. Ärge eeldage, et RI-liin varustab toitega, välja arvatud juhul, kui ühendatud seadmed konkreetselt toetavad toidet RI-liinil vastavalt nende spetsifikatsioonidele.
