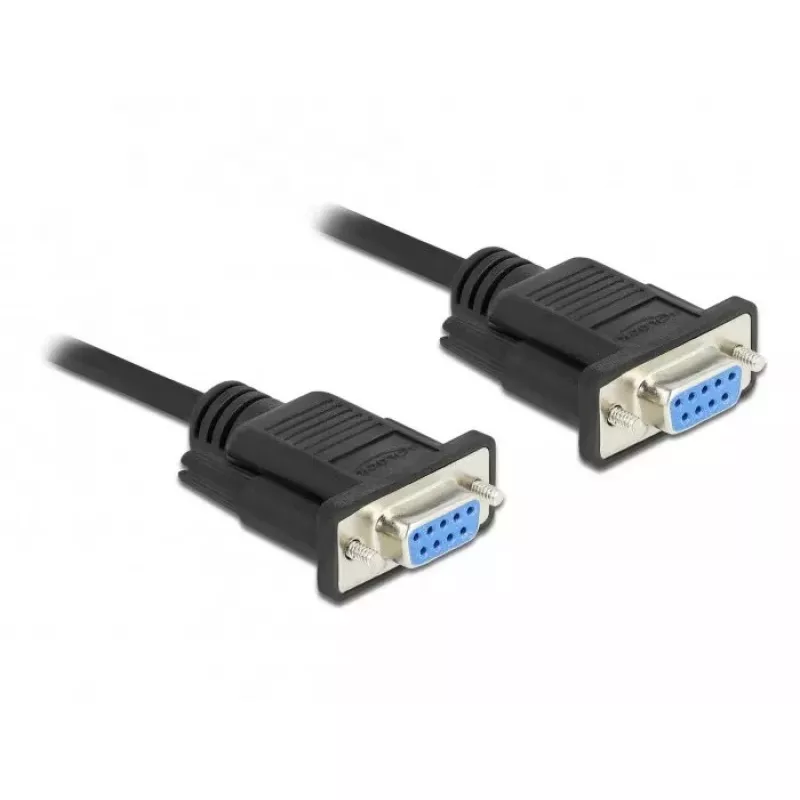

Jadaühenduskaabel DeLOCK 87785 Must 2m DB-9

DeLOCK 87785 on 2 m pikkune must jadaühenduskaabel DB‑9 (mini D‑Sub 9) pistikutega, mis on mõeldud kahe RS‑232 seadme ühendamiseks otseseks andmevahetuseks. 5 mm kaabli läbimõõdu ja kompaktsete mini D‑Sub 9 pistikutega (u 44 x 33,3 x 15 mm) sobib kaabel standardsete RS‑232 portidega ja võimaldab kõrvuti paigutamist. Juhtmestik on täielikult ühendatud nullmodemkaabel CTS/RTS automaatjuhtimisega, mis võimaldab voojuhitavat jadaühendust seadmete vahel nagu printerid, mõõteriistad, muundurid, jaoturid ja ühenduspaneelid.

Eelised

Kaabel pakub täielikku nullmodemi juhtmestiku, nii et saatja ja vastuvõtja signaalid on risti ühendatud otseühenduseks seadmete vahel. Sisseehitatud CTS/RTS automaatjuhtimine toetab riistvaralist voojuhtimist ilma käsitsi signaalide ümberlülitamiseta. Kompaktsed mini D‑Sub 9 pistikud vähendavad ruumi nõudeid pordi piirkonnas, säilitades samas ühilduvuse standardsete RS‑232 liidestega. 2 m pikkus pakub paindlikkust tüüpiliste töökohtade ja seadmete paigutuste jaoks.

Sobib

• Printerite ühendamiseks arvutite või kontrolleritega
• Mõõteriistade ja andurite ühendamiseks
• RS‑232 muundurite, jaoturite ja paneelide ühendamiseks
• Otse jadaühenduseks kahe seadme vahel, mis vajavad nullmodemi juhtmestikku

Peamised tehnilised andmed

• Tootja: DELOCK
• Mudel / MPN: 87785
• EAN: 4043619877850
• Kaabli pikkus: 2 m
• Pistik: DB‑9 (mini D‑Sub 9) mõlemas otsas
• Kaabli läbimõõt: u 5 mm
• Juhtmestik: täielikult ühendatud nullmodem (ristatud TX/RX)
• Voojuhtimine: CTS/RTS automaatjuhtimine
• Värv: must

Kasutusjuhised

Ühendage iga DB‑9 pistik vastava seadme RS‑232 porti. Kaabel on eelnevalt ühendatud nullmodemina, seega pole otseühenduseks lisajuhtmestiku ega adapterit vaja. Veenduge, et mõlemad seadmed on konfigureeritud kasutama jadaühendust ühilduva edastuskiiruse, paarsuse, andmebittide ja stoppbittidega. Riistvaralist voojuhtimist CTS/RTS abil haldab kaabel automaatselt, kui ühendatud seadmed seda toetavad.

Soovitused

Usaldusväärseks tööks vältige teravaid painutusi ja liigset tõmbamist kaabli suhtes; hoidke mõistlikku kaugust kõrgepingeliinidest ja tugevatest elektromagnetväljadest. Enne kasutamist kontrollige pordi kontaktide paigutust ja seadmete sätteid, et vältida sideprobleeme.
