Jadamuundur, repiiter, isolaator W&T 86201

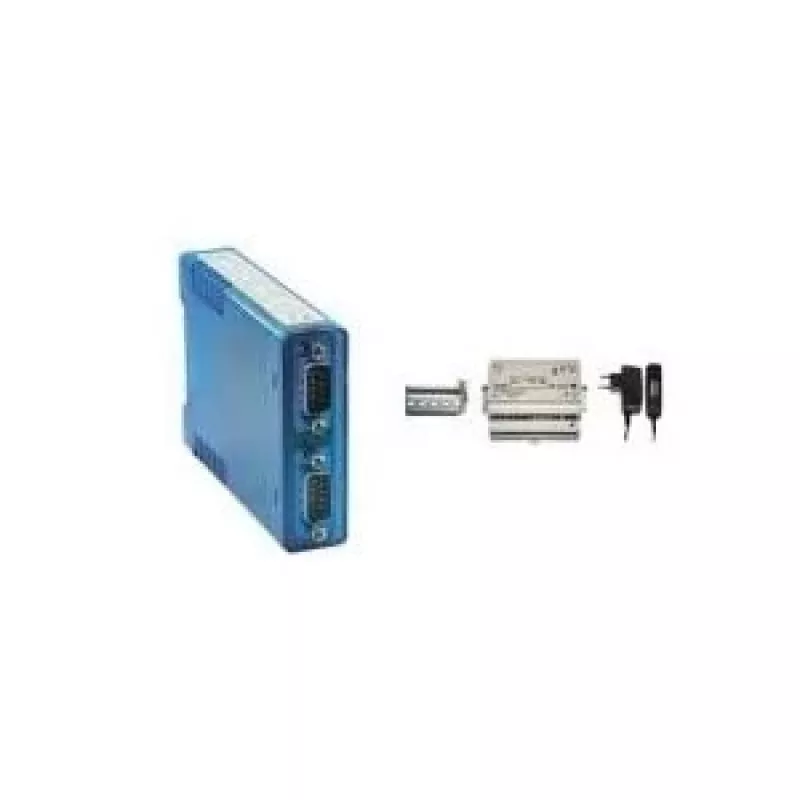

Jadamuundur, repiiter, isolaator W&T 86201 on kompaktne tööstusseade, mis muundab RS-232 hostiliidese RS-422 või RS-485 liinideks, pakkudes samal ajal galvaanilist isolatsiooni. Seade on mõeldud DIN-liistule paigaldamiseks, selle mõõtmed on 22 mm lai, 75 mm sügav ja 105 mm kõrge ning see töötab 12–24 V toitepingega. See tagab usaldusväärse jadaside pikendatud vahemaadel ning kaitseb ühendatud seadmeid elektriliste häirete eest.

Eelised

W&T 86201 ühendab ühes kompaktses moodulis muunduri, repiiteri ja isolaatori, vähendades vajalikku kapiruumi. Sisseehitatud galvaaniline isolatsioon takistab maanduskontuure ning kaitseb seadmeid häirete ja müra eest, mis on tavalised tööstuskeskkondades. Selle kitsas 22 mm korpus ja standardne paigaldus võimaldavad hõlpsat integreerimist olemasolevatesse juhtkappidesse. Seade toetab kaugliini jadasidet ning ühildub nii RS-422 kui ka RS-485 võrkudega.

Sobiv kasutus

Peamised tehnilised andmed

Kasutamine

Paigaldage seade juhtkappi DIN-liistule ja ühendage RS-232 hostiseade seadme RS-232 klemmliistu või pistikusse. Ühendage RS-422/RS-485 liinid vastavatesse klemmidesse, järgides sihtvõrgu polaarsust ja termineerimisnõudeid. Rakendage toitesisendile 12–24 V alalisvool. Kontrollige ühendatud seadmete andmeside suuna ja andmeedastuskiiruse seadeid; repiiterfunktsioon toetab läbipaistvat signaali edastamist ilma protokolli teisendamiseta.

Soovitused

Paigaldage liigpingekaitse ja nõuetekohane kaablivarjestus kõrge elektromagnetilise häirega keskkondades. Kui kasutate RS-485 mitmikühendusega võrkudes, tagage õige siinitermineerimine ja eelpingestus. Enne paigaldamist tutvuge seadme andmelehega, et saada üksikasjalikud ühendusskeemid ja isolatsiooninäitajad.
