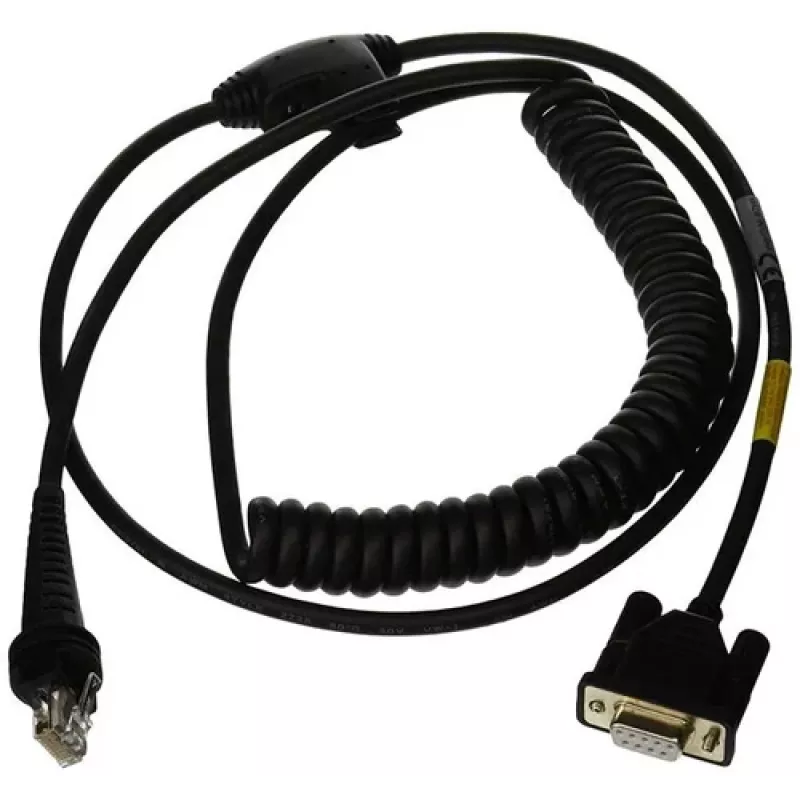

Jadakaabel Honeywell CBL-020-300-C00-02 Must 3 m DB-9

Honeywell CBL-020-300-C00-02 on 3 m pikkune must spiraalne RS232 jadakaabel DB9 emaspistikuga ja +5V TTL signaalitoega. See sisaldab 5V Power-Link pistikut välise toite jaoks ja pakub võimalust kasutada 5 V host-toidet pin 9 kaudu. Kaabel ühildub mitme Honeywelli skanneri ja pildilugejaga, sealhulgas Genesis 7850g, Granit 1280i, 1910i, 1911i, 1980i, 1981i, Hyperion 1300g, Voyager 1200g/1202g/1250g/1400g/1450g ja Xenon 1900g/1902g/1950g. Vajalik on väline toiteplokk (EL 46-00526 või UK 46-00870), mida müüakse eraldi.

Eelised

See jadakaabel tagab usaldusväärse RS232 andmeedastuse +5V TTL signaalimisega ja DB9 emaspistikuga. 3 m pikkus ja spiraalne disain pakuvad paindlikkust ja ulatust, vähendades segadust. 5V Power-Link pistik võimaldab seadmete välist toidet, kui host-toide pole saadaval, ja võimalus kasutada pin 9 5 V host-toiteks lisab paigaldamisel paindlikkust. Ühilduvus paljude Honeywelli skanneritega tagab lihtsa integreerimise olemasolevatesse süsteemidesse.

Sobib

• Honeywelli vöötkoodiskannerite ja pildilugejate ühendamiseks RS232 jadaportidega
• Tööstus- ja jaemüügi POS-süsteemidele, mis nõuavad stabiilset jadasidet
• Keskkondadesse, kus on vaja välist 5 V toidet Power-Link pistiku kaudu
• Seadistustele, kus kasutatakse host-toitega seadmeid pin 9 kaudu, kui see on toetatud

Peamised tehnilised andmed

• Pikkus: 3 m (spiraalne)
• Pistik: DB9 emane (RS232)
• Signaalitase: +5V TTL
• Toide: 5V Power-Link pistik; valikuline 5 V pin 9 kaudu
• Värvus: Must
• Ühilduvad mudelid: Genesis 7850g; Granit 1280i, 1910i, 1911i, 1980i, 1981i; Hyperion 1300g; Voyager 1200g, 1202g, 1250g, 1400g, 1450g; Xenon 1900g, 1902g, 1950g
• Bränd: Honeywell
• Tootja osanumber (MPN): CBL-020-300-C00-02

Kasutamine

Ühendage kaabli DB9 emane ots host-seadme RS232 jadaporti ja teine ots ühilduva Honeywelli skanneri või pildilugejaga. Kui skanner vajab välist toidet, kinnitage ühilduv 5 V toiteplokk Power-Link pistikusse (EL 46-00526 või UK 46-00870 müüakse eraldi). Kui host-seade annab 5 V pin 9 kaudu ja skanner seda toetab, võite kasutada pin 9 valikut välise toiteploki asemel. Enne seadmete sisselülitamist veenduge, et pistikud on kindlalt kinnitatud, ja konfigureerige host-seadme jadapordi seaded vastavalt skanneri mudeli nõuetele.

Soovitused

Kasutage määratud Honeywelli toiteplokke, kui on vaja välist toidet. Kontrollige seadmete ühilduvust ja jadapordi seadeid (edastuskiirus, paarsus, stopp-bitid) vastavalt skanneri kasutusjuhendile. Vältige kaabli liigset painutamist või venitamist, et säilitada spiraalset disaini ja tagada pikk kasutusiga.
