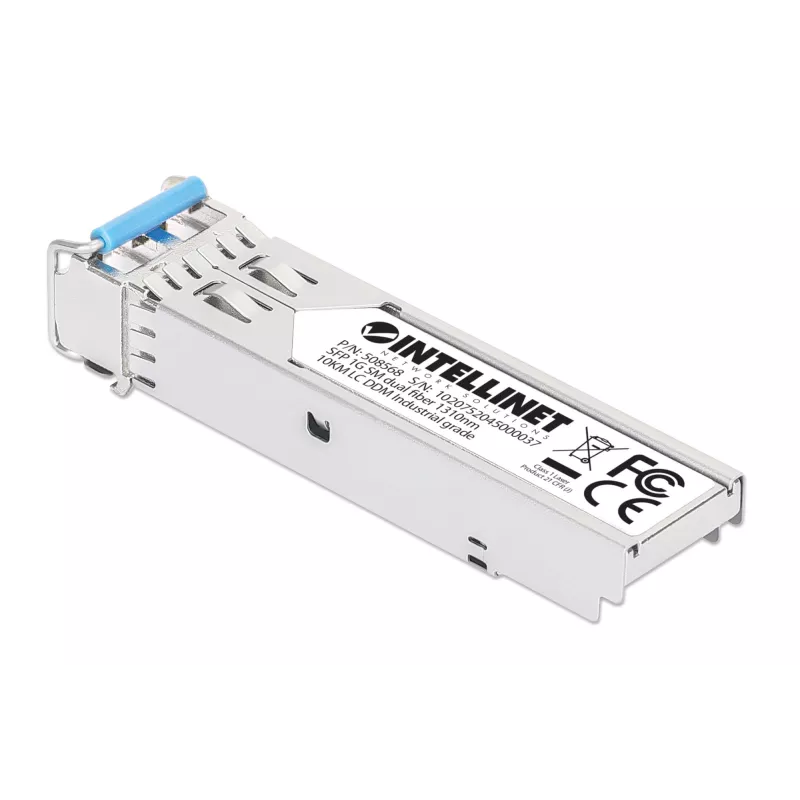

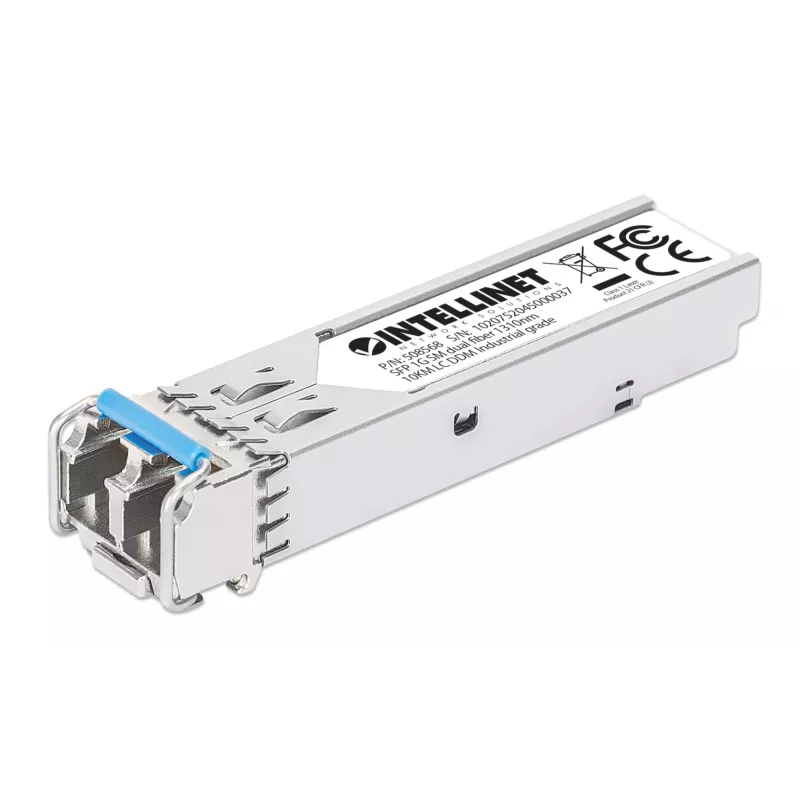

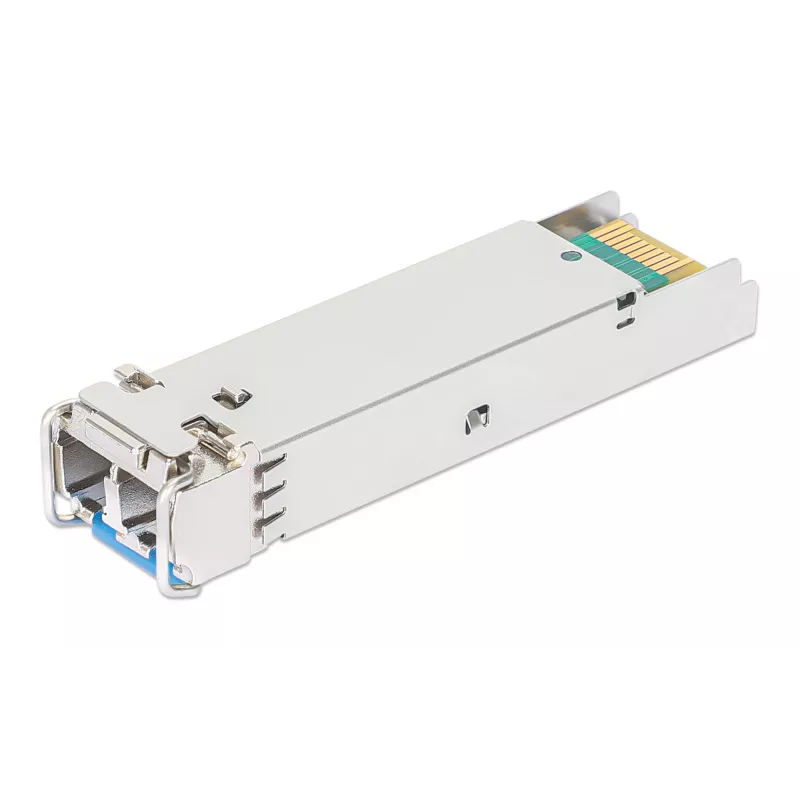

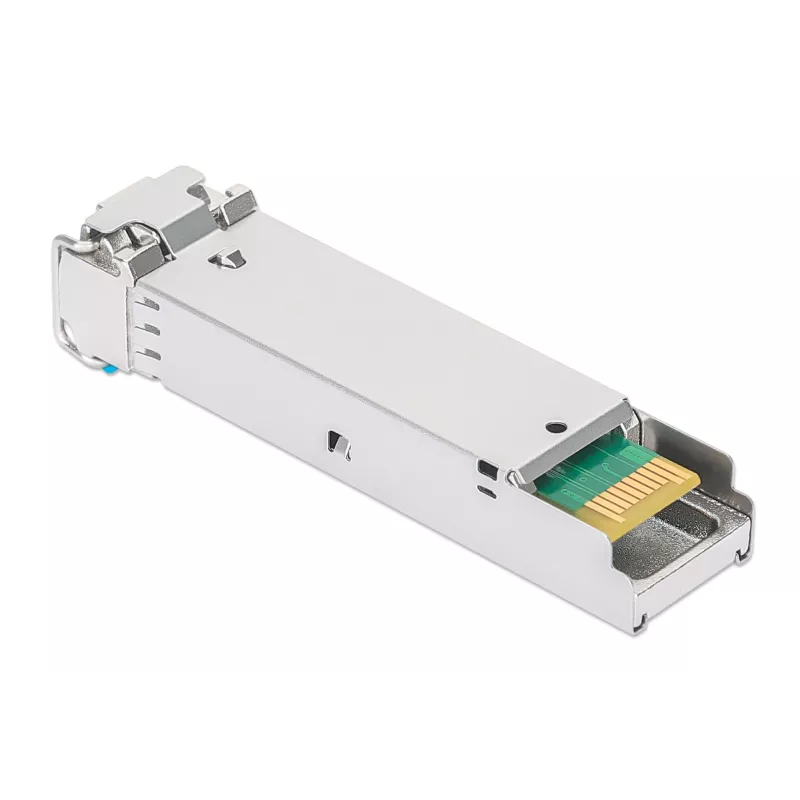

Intellinet Industrial Gigabit Fiber SFP Optical transiiver Module 1000Base-LX Single-Mode 10 km Hõbedane

Intellinet Industrial Gigabit Fiber SFP optiline transiivermoodul 1000Base-LX pakub ühemoodilist fiiberühendust kuni 10 km kaugusele kompaktses SFP (mini-GBIC) vormiteguris. Vastupidavas metallkorpuses moodul toetab 1000 Mbit/s ühendust, MSA-ühilduvust laialdaseks koostalitluseks, LC-pistikuliidest ja töötab 3,3 V toitepingega, tüüpilise voolutarbe umbes 1 W juures. Transiiver on hinnatud tööstuslike temperatuurivahemike jaoks, võimaldades usaldusväärset tööd karmides keskkondades.

Eelised

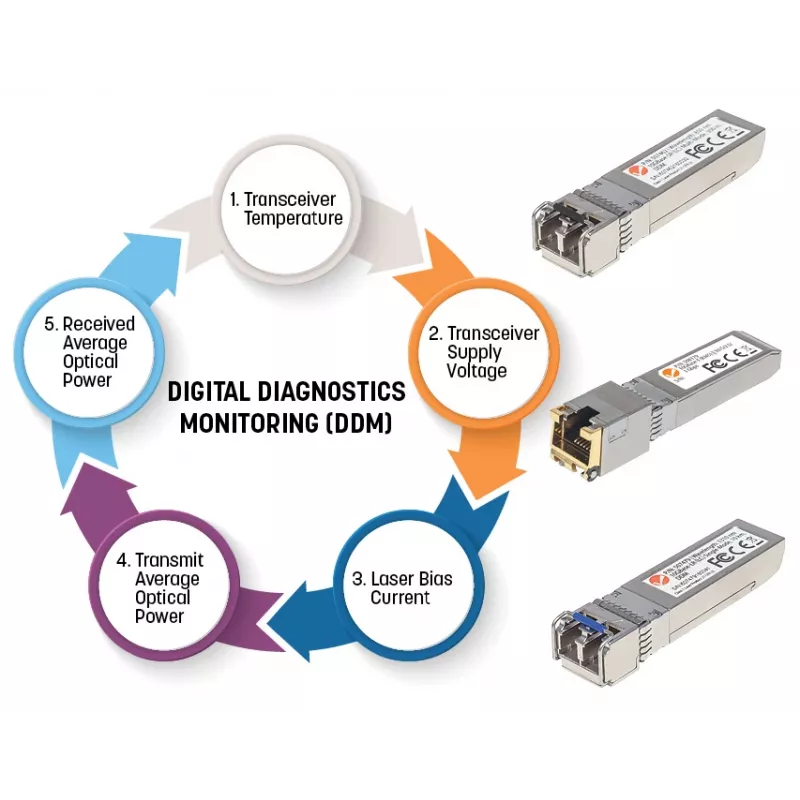

Metallkorpus suurendab mehaanilist vastupidavust ja vähendab elektromagnetilisi häireid, samas kui väike SFP-vormitegur võimaldab suure tihedusega fiiberpaigaldusi. MSA-ühilduvus tagab mitme tootja koostalitluse paljude kommutaatorite ja ruuteritega. Kuumalt vahetatav disain võimaldab paigaldamist või eemaldamist ilma kommutaatorit välja lülitamata. Sisseehitatud digitaalne diagnostikaseire (DDM/DOM) võimaldab reaalajas jälgida optilist väljund-/sisendvõimsust, temperatuuri, laseri eelpingevoolu ja toitepinget.

Sobib

• Tööstuslike Etherneti ühenduste jaoks, mis nõuavad ühemoodilist fiibrit kuni 10 km kaugusele
• Suure tihedusega fiiberpaneelide ja SFP-portidega šassiide jaoks
• Asendus- või laiendusmooduliteks mitme tootja võrkudes (MSA-ühilduv)
• Keskkondadesse, kus on lai temperatuurivahemik või kõrgenenud elektromagnetilised häired

Peamised tehnilised andmed

• Standard: 1000Base-LX (Gigabit Ethernet)
• Andmeedastuskiirus: 1000 Mbit/s
• Maksimaalne vahemaa: 10000 m (ühemoodiline)
• Pistik: LC
• Vormitegur: SFP (mini-GBIC), kuumalt vahetatav
• DDM/DOM: Toetatud
• Töötemperatuur: -40 kuni 75 °C
• Toitepinge: 3,3 V
• Tüüpiline voolutarve: ~1 W
• Värv/viimistlus: hõbedane, metallkorpus

Kasutamine

Sisestage SFP-moodul ühilduva kommutaatori või ruuteri tühja SFP-porti, kuni see klõpsatusega kohale lukustub. Ühendage ühemoodiline LC-otsaga fiiberühenduskaabel mooduli LC-pistikusse, järgides õiget TX/RX-suunda. Moodul toetab kuumalt vahetamist, nii et seda saab paigaldada või eemaldada ilma hostseadet välja lülitamata. Kasutage hostseadet või võrguhaldustööriistu, et kontrollida ühenduse olekut ja võimalusel lugeda DDM-parameetreid optilise võimsuse, temperatuuri ja toitepinge kohta.

Soovitused

Moodul on mõeldud kasutamiseks MSA-ühilduvates SFP-portides ja tööstuslikes rakendustes; kontrollige ühilduvust oma kommutaatori tootjaga, kui kasutate tootjapoolselt lukustatud seadmeid. Usaldusväärsete ühenduste tagamiseks kasutage ühemoodilist LC-fiibrit, mis on hinnatud 10 km jaoks, ja järgige standardseid fiiberkäsitsemise ettevaatusabinõusid, et vältida pistiku saastumist või painutusest tingitud kadu.
