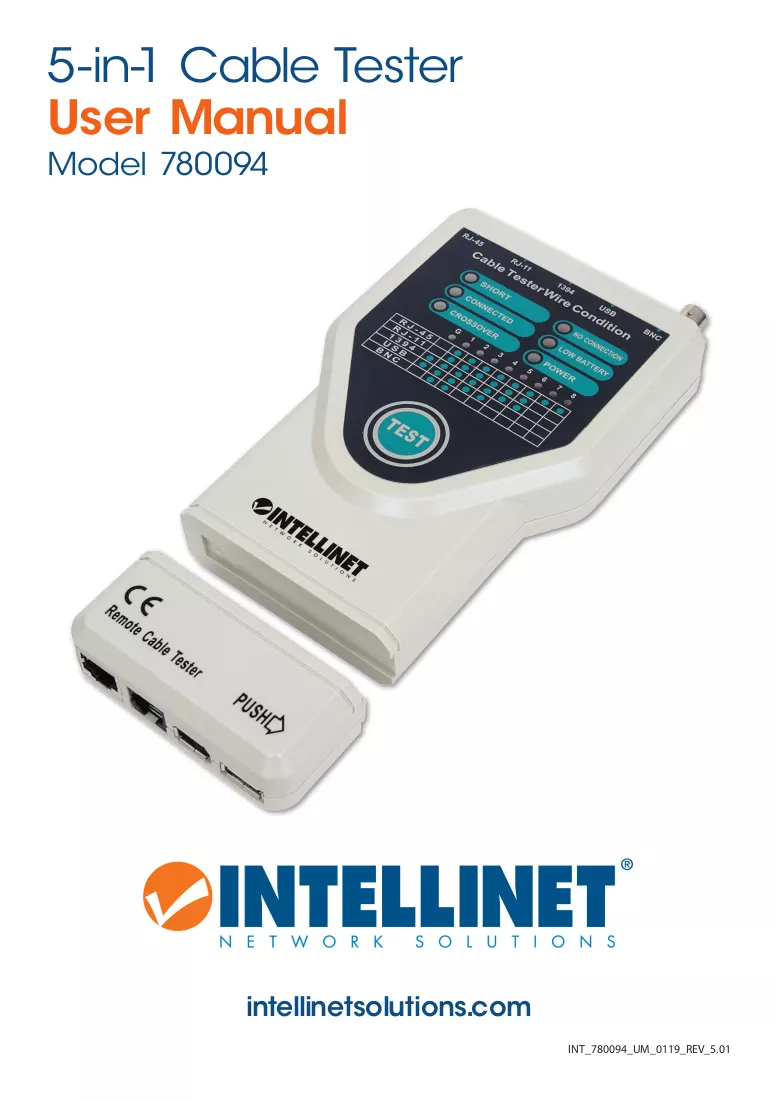

Intellinet 5-in-1 kaablitester, testib 5 levinud võrgu RJ45 ja arvutikaablit

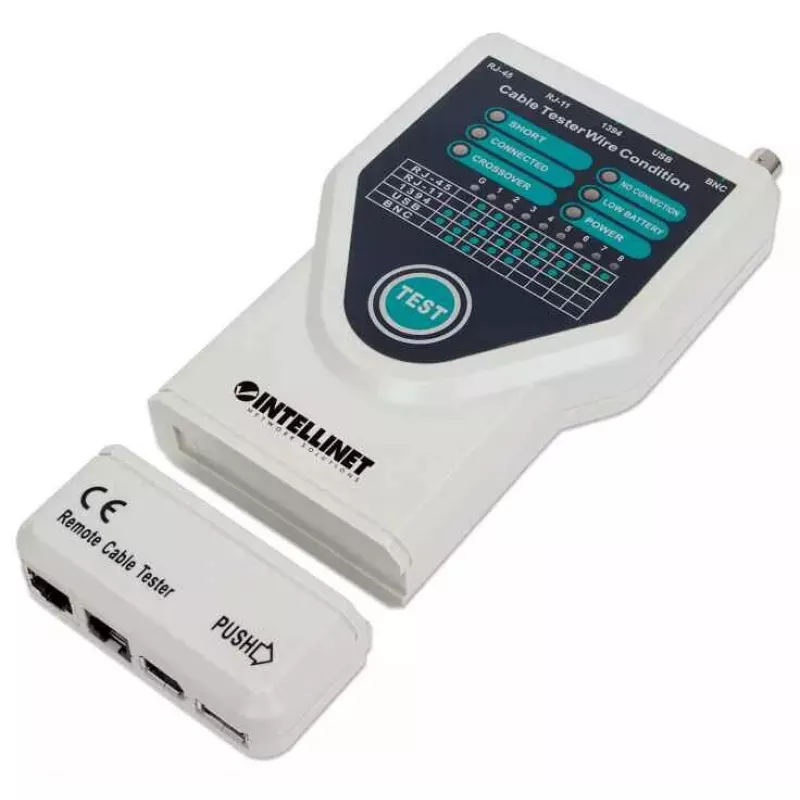

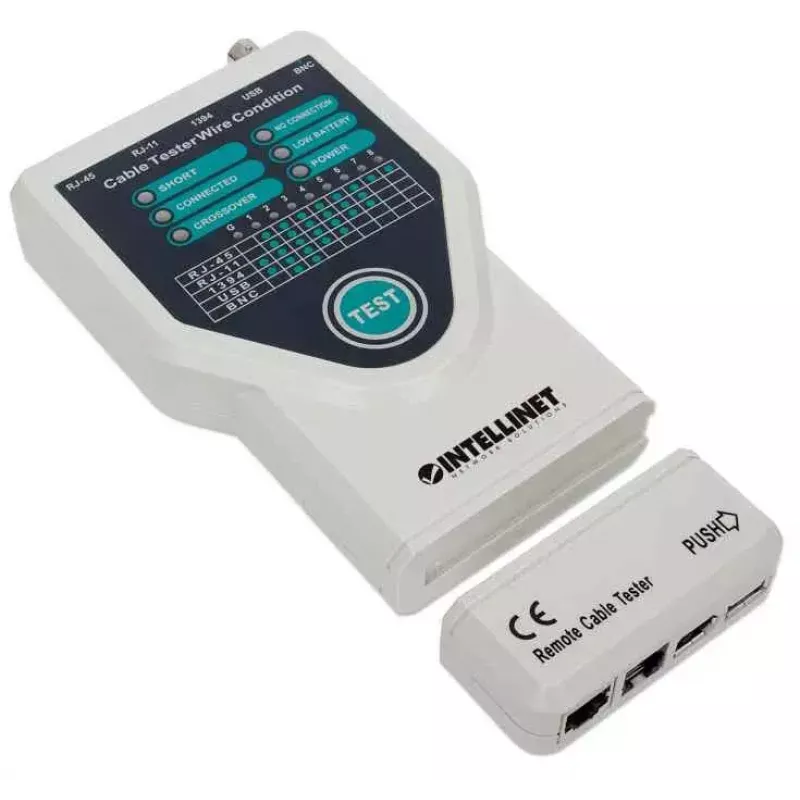

Intellinet võrk Solutions 5-in-1 kaablitester (mudel 780094) on kompaktne pihuseade tavaliste LAN- ja arvutikaabliühenduste kontrollimiseks. See toetab Etherneti (RJ45), 10Base, RJ11, FireWire (1394) ja USB kaablite testimist kuni 180 m (600 jala) ulatuses. Tester tuvastab katkematuse, ristatud paarid ja lühised, kuvades tulemusi iga juhtme ja kontakti LED-indikaatoritega.

Eelised

See kaablitester pakub viit kaablitüübi testi ühes soodsas seadmes, sobib nii varjestatud (STP) kui ka varjestamata (UTP) kaablitele ning teostab ühenupuvajutusega testimise selgete LED-indikaatoritega. Selle kompaktsed mõõtmed (31 × 185 × 100 mm) muudavad selle hõlpsasti kaasaskantavaks ja kasutatavaks kitsastes kohtades.

Sobib

• Võrgutehnikutele, kes kontrollivad Etherneti (RJ45) juhtmestikku
• Välitehnikutele, kes testivad telefoni (RJ11) või 10Base ühendusi
• IT-spetsialistidele, kes kontrollivad FireWire (1394) ja USB kaabeldust
• Isetegijatele, kes diagnoosivad katkematust, ristühendusi ja lühiseid kaablites

Peamised tehnilised andmed

• Toetatud kaablitüübid: Ethernet (RJ45), 10Base, RJ11, FireWire (1394), USB
• Maksimaalne testpikkus: 180 m (600 jalga)
• Toetatud kaablivarjestus: STP ja UTP
• Testimisfunktsioonid: katkematus, ristühenduse tuvastamine, lühise tuvastamine
• Mõõtmed: 31 mm (L) × 185 mm (S) × 100 mm (K)
• Mudel / MPN: 780094

Kasutamine

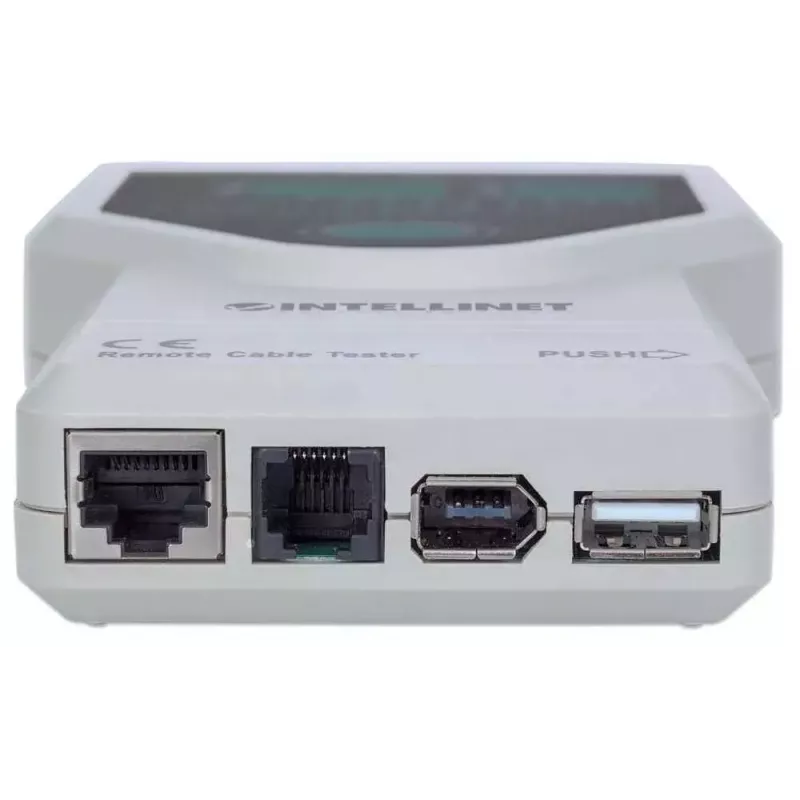

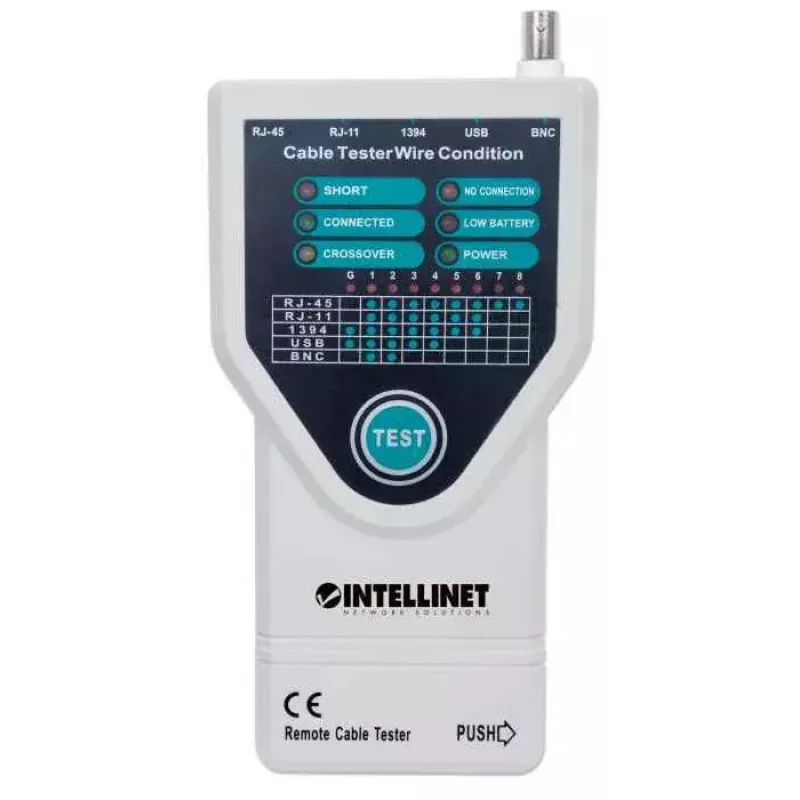

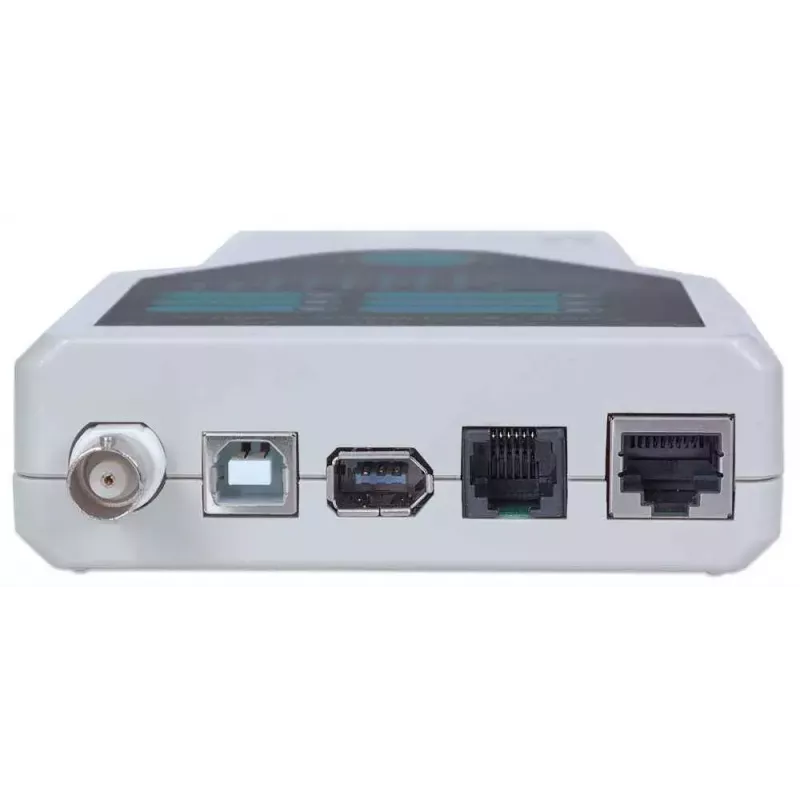

Ühendage kaabli üks ots põhiseadmega ja teine ots kaugseadmega või vastava pordiga testitava kaablitüübi jaoks. Vajutage testnuppu automaatse testjärjestuse käivitamiseks. Jälgige LED-indikaatoreid, et teha kindlaks katkematus, ristatud paarid või lühistunud juhtmed; iga LED vastab juhtmele või kontaktile ja süttib vastavalt tuvastatud seisundile.

Soovitused

Kasutage testerit ainult pingestamata kaablitel. Pikimate kaablite puhul (ligi 180 m / 600 jalga) veenduge, et pistikud on täielikult paigas ja korrosioonivabad, et tagada usaldusväärsed näidud. Hoidke seadet kuivas keskkonnas ja vahetage patareid vastavalt tootja juhistele, et säilitada ühtlane jõudlus.
