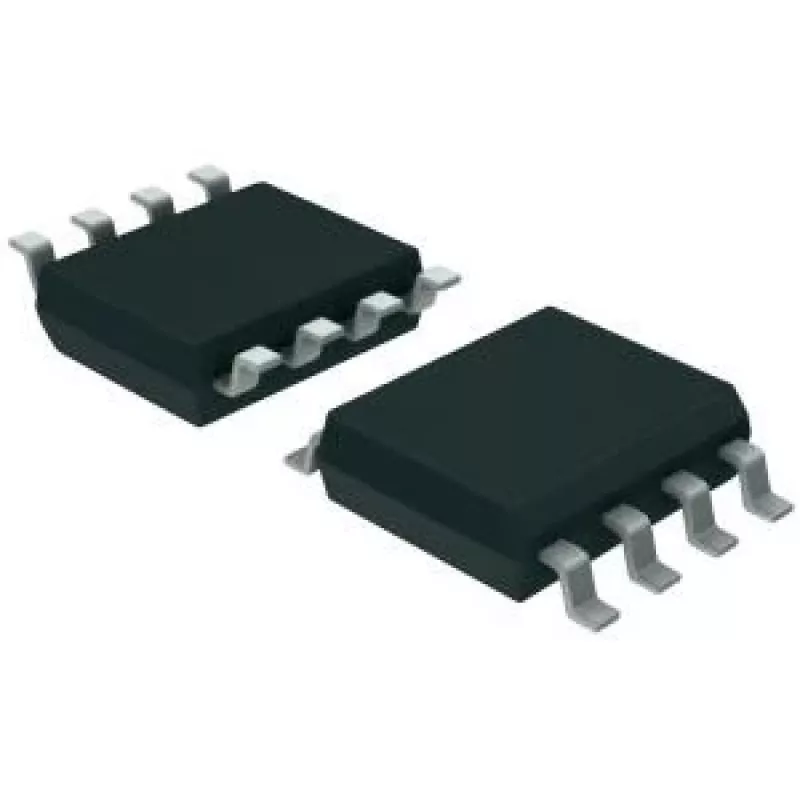

Instrumentatsioonivõimendi Texas Instruments INA122UA, ühe kanaliga, SO-8 korpus

Texas Instruments INA122UA on ühe kanaliga instrumentatsioonivõimendi SO-8 korpuses, mis on mõeldud väikeste diferentsiaalpingete täpseks ja madala müraga võimendamiseks. See on ette nähtud andurite liidestamiseks ja signaalitöötluseks rakendustes, kus on vaja sillamuundurite, tensoandurite, termopaaride ja teiste diferentsiaalsete allikate nõrkade signaalide täpset võimendamist. Seade sisaldab sisendkaitset ja stabiilset kõrget ühissignaali summutust, et lihtsustada mõõtmisskeeme ja parandada andmehõive täpsust.

Eelised

INA122UA pakub madalat sisendmüra ja suurt sisendtakistust, mis vähendab andurite koormamist ja säilitab signaali terviklikkuse. Selle ühe kanaliga konfiguratsioon ja kompaktne SO-8 korpus võimaldavad lihtsat integreerimist segasignaaliga trükkplaatidele. Võimendi võimaldab reguleeritavat võimendust välise takisti abil, pakkudes paindlikku skaleerimist erinevate anduritundlikkuste jaoks, säilitades samal ajal stabiilsed nihke- ja võimendusomadused tavalistes töötingimustes.

Sobib kasutamiseks

• Tensoandurite ja koormusandurite nõrkade diferentsiaalsignaalide võimendamiseks
• Termopaaride või takistustermomeetrite (RTD) signaalide töötlemiseks enne ADC-muundamist
• Andurite liideseskeemid meditsiini- ja tööstusmõõtesüsteemides
• Täppisandmehõive eesastmed ja kaasaskantavad mõõteriistad

Põhiomadused

• Ühe kanaliga instrumentatsioonivõimendi topoloogia
• SO-8 väike integraallülituse korpus
• Madal sisendmüra, mis sobib mikrovoltide tasemel signaalidele
• Suur sisendtakistus andurite koormamise minimeerimiseks
• Reguleeritav võimendus välise takisti abil paindlikuks võimendamiseks
• Suur ühissignaali summutustegur täpseteks diferentsiaalmõõtmisteks
• Toitepinge lähedase ulatusega ühilduv sisendvahemik sõltuvalt toitekonfiguratsioonist

Kasutamine

Paigutage INA122UA trükkplaadile õiges SO-8 orientatsioonis ning suunake diferentsiaalsed anduriliinid võimendi sisenditesse, hoides juhtmed lühikesed ja tasakaalus. Konfigureerige soovitud võimendus, valides sobiva välistakisti võimendi võimendusviikude vahel vastavalt andmelehel toodud võimendusvõrrandile. Pakkuge stabiilset toitepinget soovitatud vahemikus ja lisage seadme lähedale korralikud lahtisidestuskondensaatorid. Pärast kokkupanekut kontrollige nihet ja võimendust teadaoleva diferentsiaalpinge abil ning reguleerige paigutust või varjestust vajadusel, et vähendada mürahäireid.

Soovitused

Optimaalse jõudluse tagamiseks kasutage lühikest tähtmaandusega paigutust ja paigutage möödaviigukondensaatorid toiteviikude lähedale, et minimeerida toitemüra. Sobitage sisendjuhtmete pikkused ja kasutage maanduskihte, et parandada ühissignaali summutust. Valige võimendustakisti sobiva tolerantsi ja temperatuuriteguriga, et säilitada täpsus temperatuurimuutuste korral.
