InLine RMA-0042 liigitamata InLine RMA-0042 RMA-22-A68-BAX-N1 Triton

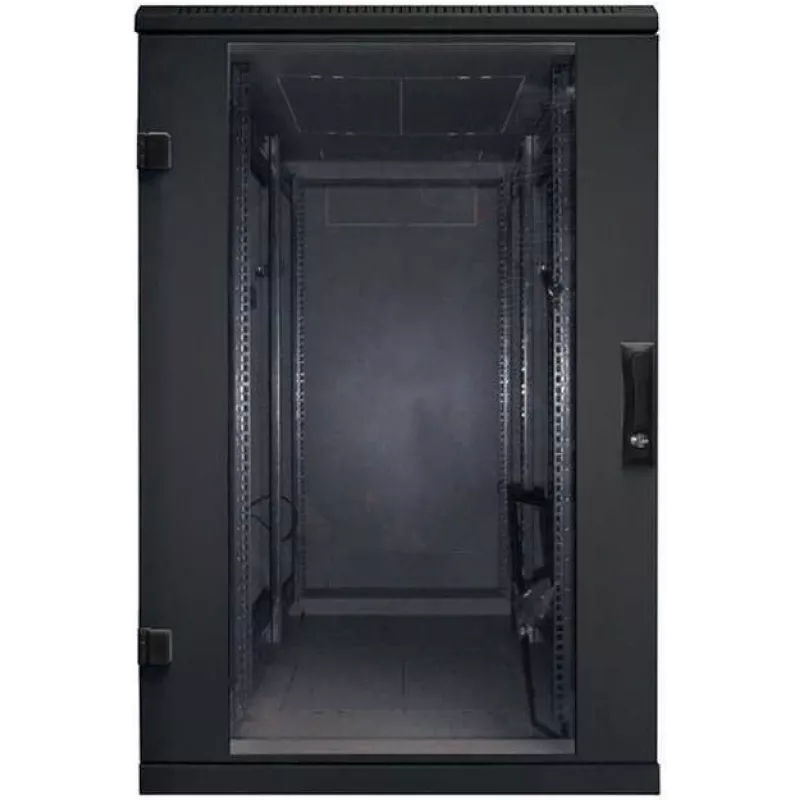

Keevitatud põrandale paigaldatav jaotuskapp eemaldatavate külje- ja tagapaneelidega, IP20, kandevõime 800 kg. Uus põlvkond N1 RMA põrandajaotuskappide seeriast kasutab raamikonstruktsioonis uuenduslikke elemente, mis võimaldavad kõigil suurustel saavutada kuni 800 kg kandevõime, säilitades samal ajal konstruktsiooni tugevuse. Kõrge konstruktsiooni stabiilsus. RMA-l on töökindel keevitatud konstruktsioon. Kõrge kvaliteet ja uusim tehnoloogia tagavad kapi suurepärase välimuse. Kahepoolne uks on varustatud pistikhangedega. Paindlik ukse avanemine. Hingesüsteem võimaldab ust avada peaaegu 180°. Uksed on kergesti eemaldatavad ja hingesuunda saab muuta. Tritoni hoovast käepidemed. Toodame oma pöörlevaid hoovast käepidemeid põrandajaoturitele. Asendades plastmooduli (ei kuulu lisatarvikute komplekti), saab kasutada ka poolsilindrilist lukusilindrit (valikuline lisavarustus). Patent: PUV 2013-27443. Reguleeritavad vertikaalsed kinnitusrööpad. Vertikaalsed 19" raalirööpad on kapi sügavuse suunas piiramatult reguleeritavad. See hõlbustab komponentide paigaldamist ja kaablihaldust. Eemaldatavad külje- ja tagapaneelid. RMA-l on keevitatud raam ja eemaldatavad küljepaneelid. Nagu tagapaneel, on ka need standardvarustuses kinnitatud raami külge sama võtmega lukkudega. Spetsiaalsed uksed ventilatsiooniseadmetele. Selle jaoturitüübi jaoks saab tellida spetsiaalse massiivplekist ukse RAx-CH-X0x-X3 ventilatsiooniseadmete paigaldamiseks. Lisateavet leiate jaotisest Aktiivne ventilatsioon. Väljamurtavad avad. Kaablisisestused jaoturi tagaosas on varustatud väljamurtavate katteplaatidega. Neid saab tihendada tolmukindlaks harjariba abil. Plastraam kaitseb kaableid kahjustuste eest (mõlemad kuuluvad lisatarvikute komplekti). Ventilatsiooniseadme ava. Suur ava koos väljamurtava paneeliga võimaldab Tritoni ventilaatoripaneeli paigaldada ja eemaldada väljastpoolt ilma kruvideta. Rattad, reguleeritavad jalad, sokkel. Jaoturit saab paigaldada reguleeritavatele jalgadele (kuuluvad lisatarvikute komplekti), kasutades vajadusel valikulist varustust – sokleid, rattaid või tugevdatud rattaid koos tugiraamiga. Tagapaneel. Eemaldatavad külje- ja tagapaneelid on standardvarustuses samade sama võtmega lukkudega nagu esiuks. Ventilatsiooniavad raamis. RMA jaoturitel on raamis ventilatsiooniavad jahutusõhu juhtimiseks paigaldatud komponentidele. Jahutust saab toetada ventilatsiooniseadme paigaldamisega. Maandus. Kõik eemaldatavad osad on omavahel ühendatud ja maandatud vastavalt asjakohastele standardinõuetele. Flex-raam (kehtib 800 mm laiade jaoturite puhul). Süsteem võimaldab vastavalt kasutatavale tehnoloogiale paigaldada reguleeritavaid vertikaalseid kinnitusrööpaid sammuga 19", 21" ja 23". Keskmine vertikaalsete kinnitusrööbaste paar. Üle 800 mm sügavuste jaotuskappide puhul tarnime standardvarustuses kolmanda paari vertikaalseid kinnitusrööpaid, mis tänu oma avatud profiilile ei sega sügavamate komponentide paigaldamist. Lühemaid komponente saab kinnitada keskmiste vertikaalide külge erinevat tüüpi tugede abil (valikulised lisavarustused). Pöörlev raam. 800 mm laiused RMA ja RZA jaoturid saab varustada pöörleva raamiga, mille kandevõime on 150 kg. 19" lisaseadmete maksimaalne paigaldussügavus on 330 mm. 19" põrandajaotur, kaitseaste IP20. Jaotur sisaldab 4 (rohkem kui 800 mm sügavustel jaoturitel 6) reguleeritavat vertikaalset kinnitusrööbast komponentide paigaldamiseks. Jaoturi konstruktsioon: keevitatud teraskonstruktsioon eemaldatavate seintega, ühe- või kahepoolne uks, massiivplekist, perforeeritud (80% ja 86% õhu läbivusega) või klaasukse versioonid 4 mm paksuse karastatud klaasiga. Neid saab paigaldada jaoturi ette või taha. Üksikute uste maksimaalne lubatud koormus on 20 kg. Minimaalne kattekihi paksus on 65 µm. Need kapid on mõeldud andme- ja telekommunikatsioonisüsteemide ning nende jaotussüsteemide paigaldamiseks. Jaoturaam ja kõik eemaldatavad osad (külje- ja tagapaneelid, uksed jne) on ühendatud maanduskaablitega, mis peavad olema kogu kapi kasutusea jooksul korralikult fikseeritud ja ühendatud. Kapi põhjas on peamise maanduspunktina M8 kruvi. Kaablisisestused koos väljamurtavate katetega asuvad üla- ja allosas. Jaoturi soovitatav maksimaalne staatiline koormus on 800 kg, kui kasutatakse reguleeritavaid jalgu või soklit. Materjal: 4 mm karastatud turvaklaas, sügavtõmmatud terasplekk, plastosad, kinnitusmaterjal.

• Kõrgusühik: 22U
• Ukse kõrgus: 994mm
• Soovitatav maksimaalne koormus: 800kg
• Tollitariifinumber: 8538100090
• Värv: Must (RAL9005)
• Eemaldatavad küljepaneelid: Jah
• Eemaldatav tagapaneel: Jah
• Demontõeritav: Ei
• Kõrgus (välimine): 1080mm
• Pakendi kõrgus: 1.080m
• Esiuks: Klaasuks, hinged vasakul
• Esiukse lukustus: Ühepunktilukustus, turvalukk
• Parem küljepaneel: Massiivplekk, kahe turvalukuga
• Vasak küljepaneel: Massiivplekk, kahe turvalukuga
• Tagapaneel/uks: Massiivplekist tagapaneel, kahe turvalukuga
• Tagaukse lukustus: Tagapaneeli turvalukk
• Ukse laius: 497mm
• Tootja nr.: RMA-22-A68-BAX-N1
• EAN viivtõtkood: 8595105196564
• Pakendi pikkus: 0.800m
• Pakendi maht: 0.5180m³
• Tootja teave: Triton Chemnitz GmbH
  Teichstraße 11
  09366 Niederdorf
  Deutschland
  [email protected]
• Toote märkus: Kapi kõrgus on esitatud ilma lisatarvikute komplektis kaasasolevate reguleeritavate jalgadeta. Kui need jalad on paigaldatud, suureneb kapi paigaldusmõõt 24 kuni 35 mm võrra.
• Vertikaalsete rööbaste maksimaalne vahekaugus: 717mm
• Päritoluriik: Tšehhi Vabariik
• Pakkumises: Ei
• Tugevalt vähendatud: Ei
• Kaal: 60.400kg
• Pakendi laius: 0.600m
• Kaubamärk: Tritón
• Laius: 600mm
• Kaitseklass: IP20
• Sügavus: 800mm

Kasutamine

Paigaldage kapp kindlale ja tasasele pinnale, kasutades kaasasolevaid reguleeritavaid jalgu või valikulisi aluse/rullikute lisatarvikuid. Kinnitage vertikaalsed 19" siinid soovitud sügavusele ja kinnitage seadmed sobiva kinnitusvahendiga. Juurdepääsuks kaabeldusele ja paigaldamisele eemaldage vajadusel külje- või tagapaneelid; paneelid on kinnitatud raami külge sobivate lukkudega. Tagumiste kaablisisestuste jaoks kasutage väljamurtavaid avasid ja tihendage need tolmukindlalt kaasasoleva harjaribaga, kui vaja. Kui on vajalik aktiivne jahutus, paigaldage ühilduv Tritoni ventilatsiooniseade, kasutades tööriistavabaks paigalduseks mõeldud välist ventilaatoriplaadi ava. Veenduge, et kõik eemaldatavad paneelid on korraliku maanduse tagamiseks ühendatud.

Soovitused

Kontrollige paigaldatavate seadmete sobivust kapi sügavuse ja siinide vahekaugusega. Kasutage kaasasolevat kaablikaitse raami ja harjariba, et vältida kaabli kahjustusi ja tolmu sissepääsu. Raskete või sügavate seadmete puhul kasutage keskmist vertikaalsete siinide paari (kui on kaasas) ja vajadusel paigaldage valikulised tugiraamid või tugevdatud rullikud. Kui paigaldatud seadmed tekitavad märkimisväärset soojust, paigaldage sobiv ventilatsiooniseade.
