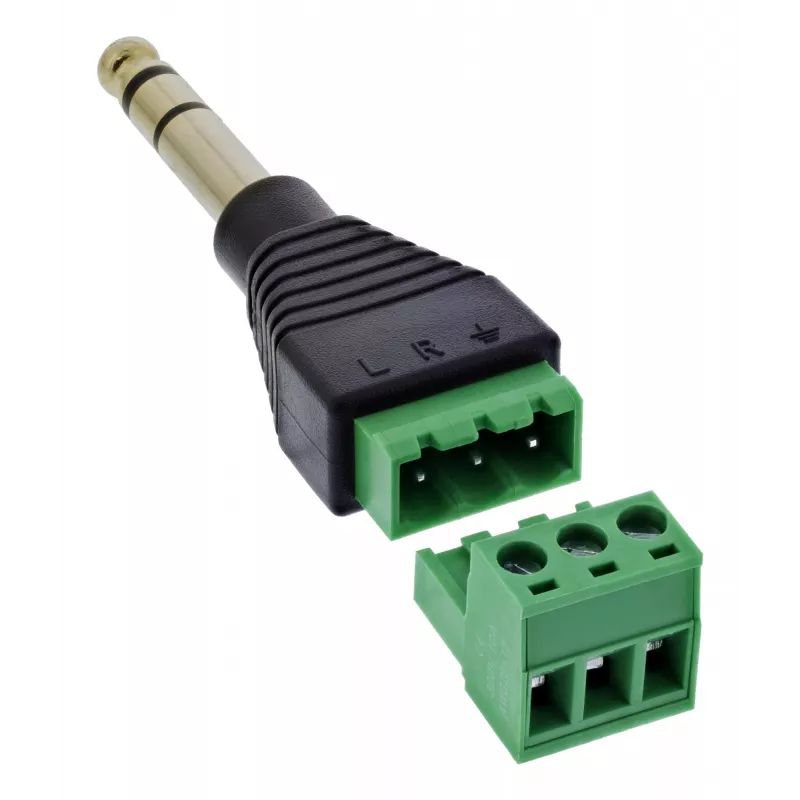

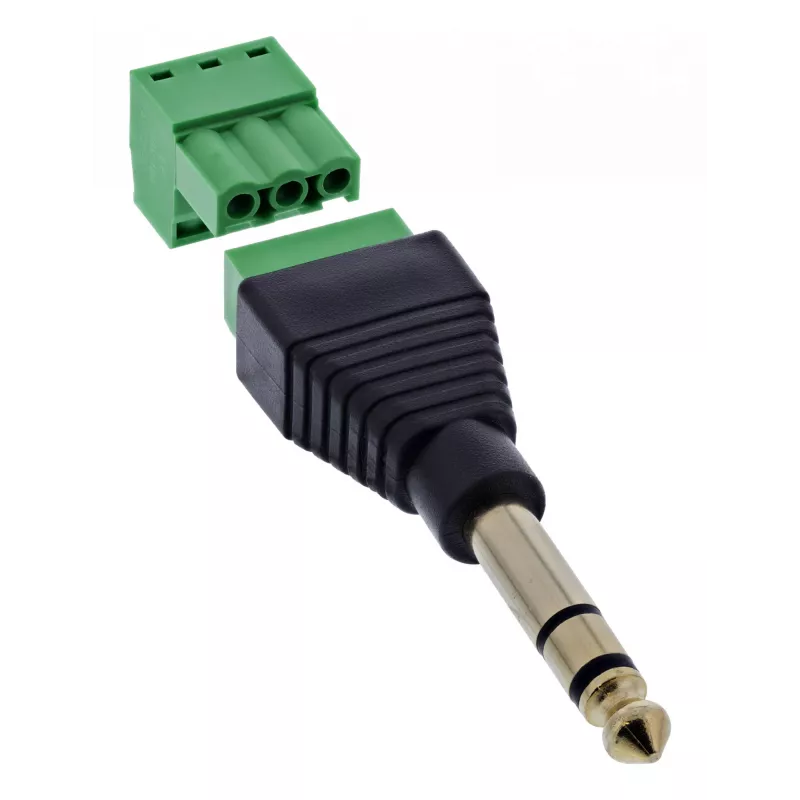

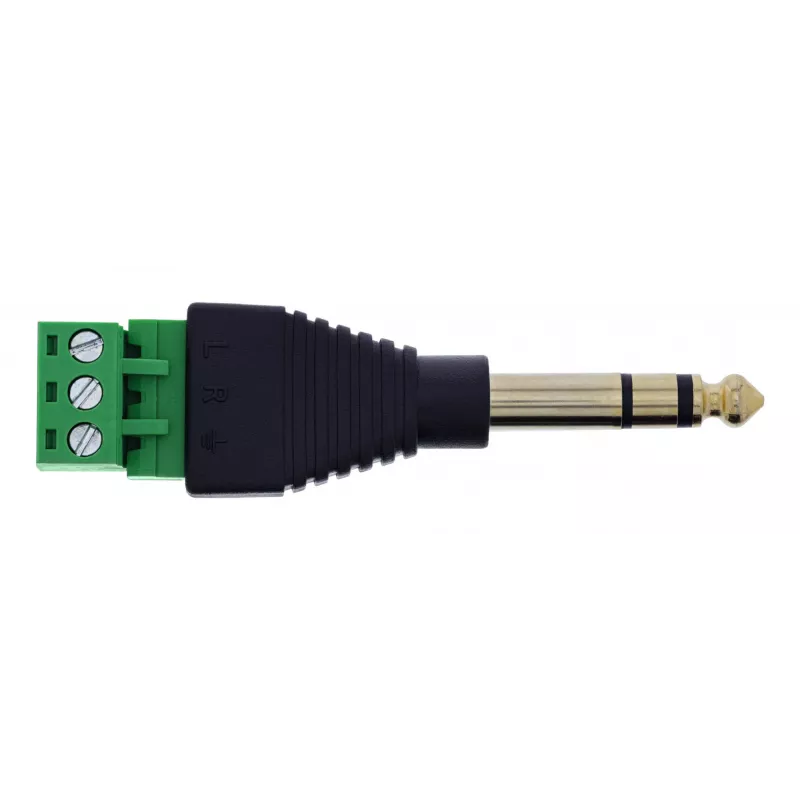

InLine 92504L juhtmeühendus 6,35 mm 3-kontaktiline pistik TRS / klemmiplokk 3 klemmi Must, Roheline

Ajasääst paigaldamisel:Kiire juhtmestus kruviklemmide kaudu 18–26 AWG – tööriistaga lamepeaga kruvikeeraja abil ≤ 2,5 mm.
Helisignaalide täpne ühendamine: 3-kontaktiline 6,35 mm pistikupesa (TRS) selgelt määratud klemmidega (L, R, +) – ideaalne professionaalse heli- või juhtkaablite jaoks prototüüpimisel, mõõtmistes või juhtimistehnikas.
Külgmine klemmiriba ruumisäästlikuks paigalduseks: Kõrvutised klemmid 5,0 mm jaotusega võimaldavad kompaktset integreerimist – nt helijaoturites, katsetuskastides või signaalimuundurites.
Mitmekülgne kasutus tööstuses:Analoogsignaali juhtmestuseks laborites, juhtmoodulites, heliliidestes või multimeediumrakendustes 6,35 mm liidestega.
Kõrge signaalikvaliteet:Isolatsioonitakistus ≥ 10 MΩ alalispingel 300 V ja nimivool kuni 1 A kontakti kohta tagavad usaldusväärse signaaliedastuse – ka pidevas töös.

InLine® 6,35 mm TRS pistikupesa (stereo, 3-kontaktiline) klemmiplokil pakub jootevaba lahendust analooghelisignaalide ühendamiseks – nt juhtliinides, katseseadetes või prototüüpides. Surveplaadiga kruviklemmid on külgsuunatud ja võimaldavad kiiret tööriistaga juhtmestust vahemikus 18–26 AWG.
Klemmiühendus on selgelt tähistatud: L (vasak), R (parem), + (ühine maandus/varjestus). Kompaktne disain sobib ka piiratud ruumiga rakendustesse, näiteks riiulisüsteemidesse, jaoturitesse või mobiilsetesse katsetuspõldudesse. Alumisel küljel olev EVA isolatsioonikiht kaitseb paigaldamisel juhtivale pinnale.

Pistikühendus:6,35 mm TRS pistikupesa (3-kontaktiline, stereo)
Kontaktide arv / klemmide jaotus:3 klemmi / L, R, +
Ühendustehnoloogia:Kruviklemm surveplaadiga, 5,0 mm sammuga
Ühendusvahemik:18–26 AWG
Käitamine:Lamepea kruvikeerajaga ≤ 2,5 mm
Nimivool:1,0 A kontakti kohta
Maksimaalne tööpinge:70 V kahe signaali vahel
Isolatsioonitakistus:≥ 10 MΩ @ 300 V DC
Maksimaalne juhtme takistus:5 oomi
Töötemperatuur:–10 °C kuni +70 °C
Isolatsioonikiht:EVA isolatsioon alumisel küljel

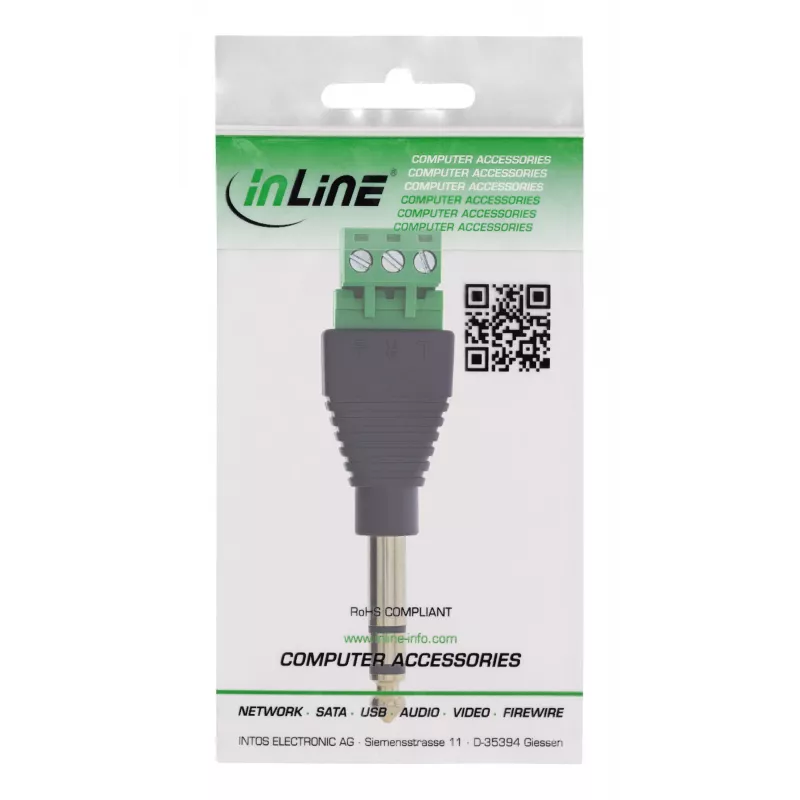

InLine 92504L. Pistik(ud): 6,35 mm 3-kontaktiline pistik TRS / klemmiplokk 3 klemmi, Toote värv: Must, Roheline, Pistikupesa sugu: Isane/emane. Vastavussertifikaadid: RoHS, TÜV-märgis. Kaal: 16 g, Laius: 21 mm, Sügavus: 80 mm. Kogus pakendis: 1 tk, Pakendi maht: 100 cm³, Pakendi tüüp: Kilekott. Päritolumaa: Taiwan

Kasutamine

Eemaldage kaablijuhtmetelt isolatsioon tootja soovitatud pikkusele 18–26 AWG, sisestage iga juhe vastavasse kruviklemmi, mis on tähistatud L, R või +, ja pingutage surveplaadi kruvi lamepea kruvikeerajaga (≤ 2,5 mm), kuni see on kindel. Ühendage 6,35 mm TRS isane pistik pistikupessa. Paigaldage seade ettenähtud kohta, tagades, et EVA isolatsiooniga külg jääb juhtiva pinna poole.

Soovitused

Pikaajalise usaldusväärse töö tagamiseks juhtige ja kinnitage kaablid nii, et väldite klemmidele mehaanilist pinget, järgige 1,0 A piirvoolu kontakti kohta ja vältige kokkupuudet väljaspool määratud temperatuurivahemikku (–10 °C kuni +70 °C). Enne ühendatud seadmete toite sisselülitamist kontrollige klemmide õiget jaotust (L, R, +).
