InLine 76660Y võrgukaart Sisemine Ethernet 10000 Mbit/s

Kompaktne disain kõrge jõudlusega:M.2-liides B+M-võtmega säästab ruumi ja võimaldab kiiret võrguühendust isegi väikestes süsteemides.
Täisvõimsusel 10 gigabitti:Aquantia AQC107 kontroller toetab kiirusi kuni 10 Gb/s nõudlikes võrgukeskkondades.
Maksimaalne ühilduvus:Toetab Windowsit, Linuxit, VMware ESXi ja levinud serveri opsüsteeme, mis katab laia rakenduste valiku.
Professionaalsed võrgufunktsioonid:Jumbo kaadrid kuni 16K, VLAN, QoS, vooksujuhtimine ja PTP professionaalseteks rakendusteks ja täpseks aja sünkroniseerimiseks.

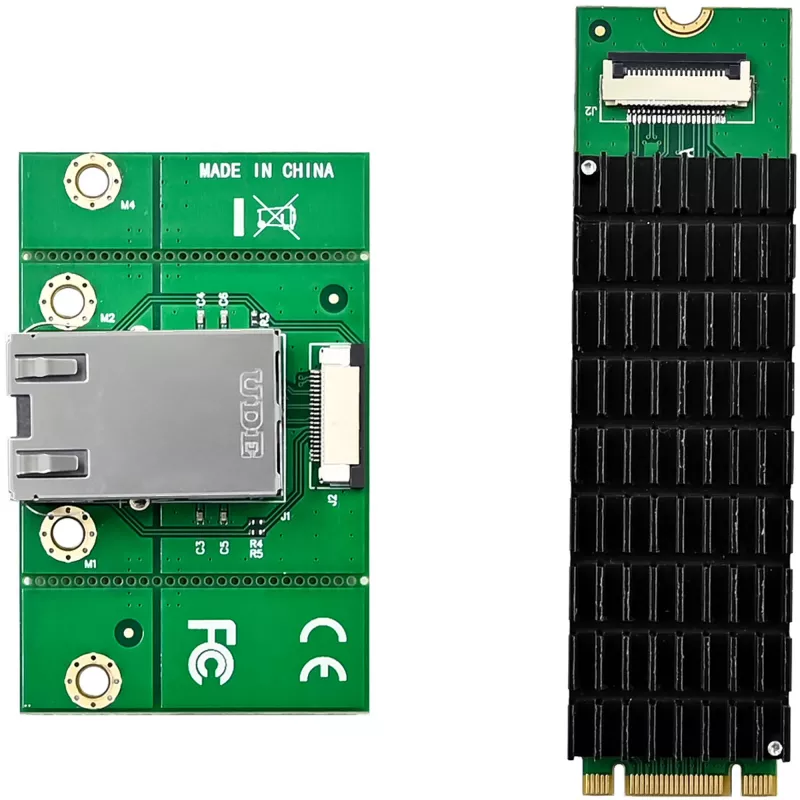

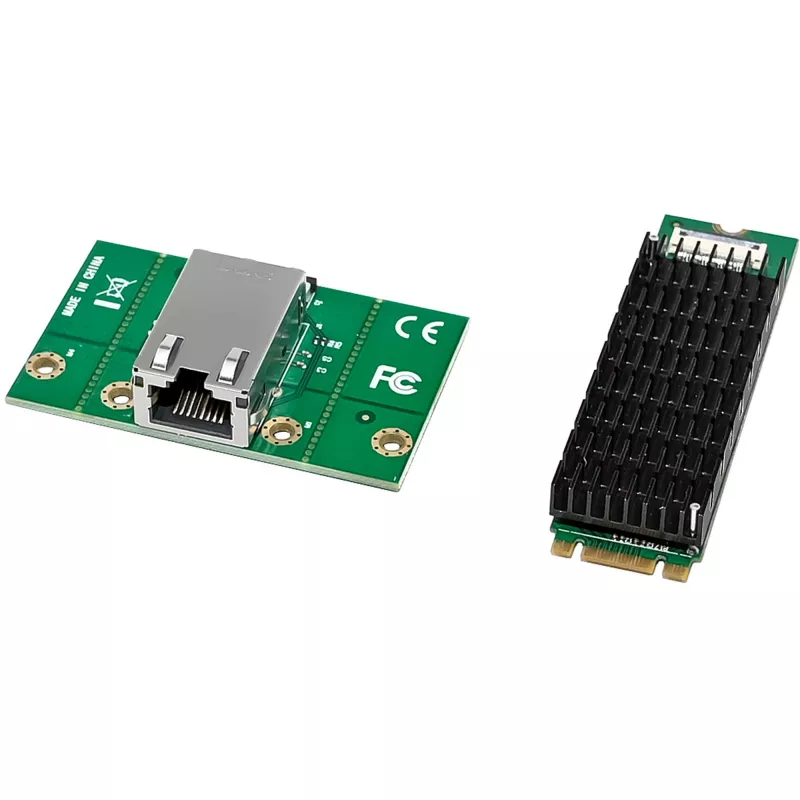

Lihtne integreerida:Sisaldab RJ45 moodulit pesakonsooliga ja SAS-ühenduskaablit – ideaalne järelpaigalduseks, kui LAN-pordid puuduvad.

InLine® M.2 B+M liidesekaart pakub võimsa lahenduse kiirete LAN-ühenduste järelpaigaldamiseks ka kõige väiksemates ruumides. Varustatud kvaliteetse Aquantia AQC107 kiibistikuga, võimaldab see edastuskiirust kuni 10 Gb/s – ideaalne andmemahukateks rakendusteks professionaalsetes süsteemides ja privaatsetes kiirvõrkudes.

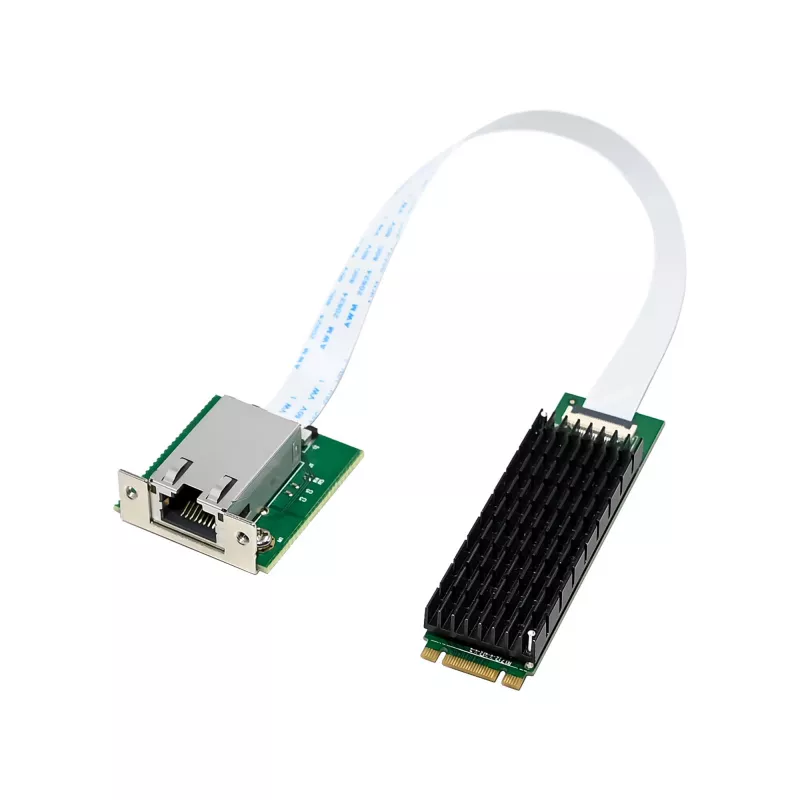

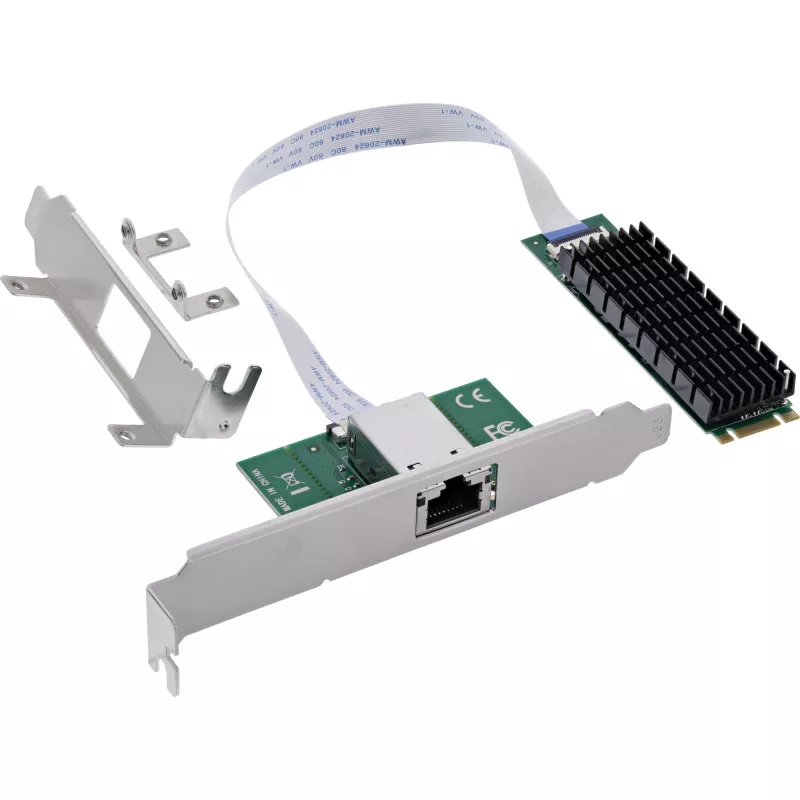

Tänu M.2-liidesele B+M-võtmega ja PCIe v3.0 x2 rajaga ühendusele saab kaardi integreerida kompaktsetesse süsteemidesse, millel pole tavalist RJ45 porti, säästes ruumi. Kaasasolev RJ45 moodul ja pesakonsool ühendatakse SAS-kaabli abil ja võimaldavad ühendada võrgukaablit kiirusega kuni 10 gigabitti.
Liidesekaart toetab olulisi funktsioone, nagu vooksujuhtimine paketikadude vältimiseks, VLAN-märgendamine struktureeritud võrkude jaoks, teenusekvaliteet (QoS) prioriteetse andmeliikluse jaoks ja PTP (IEEE 1588v2) täpseks aja sünkroniseerimiseks – ideaalne professionaalseteks rakendusteks, näiteks virtualiseerimine, serverilahendused või tööstusarvutid.
Tehnoloogiateadlikud lõppkasutajad saavad samuti kasu: olgu selleks mängimine, kodu server või NAS-ühendus—selle kaardiga on teie süsteem tulevikuks valmis. Ühildub paljude operatsioonisüsteemidega, sealhulgas Windows, Linux ja VMware, nii et kaarti saab paindlikult integreerida olemasolevatesse seadistustesse.
Lihtsalt paigaldage, ühendage ja kasutage täielikku ribalaiust—usaldusväärse ja kiire professionaalse klassi võrguühenduse jaoks.

Liides: M.2 B+M Key (PCIe-põhine)
PCIe standard: PCIe v3.0 x2 rada (elektriline, sisemine M.2 pesa kaudu)
LAN-port: 1× RJ45 (RJ45 mooduli kaudu)
Andmeedastuskiirused: 10 Gb/s (10GBASE-T), 5 Gb/s (5GBASE-T), 2,5 Gb/s (2.5GBASE-T), 1 Gb/s (1000BASE-T), 100 Mb/s (100BASE-T)
Kiibistik: Aquantia AQC107
Jumbo kaadrid: kuni 16 kB
Vooksujuhtimine: IEEE 802.3x
VLAN: IEEE 802.1Q
Prioriteetsus: IEEE 802.1p
PTP tugi: IEEE 1588
Auto-MDI/MDI-X
Kaablinõuded (10 Gb/s): Cat 6a või kõrgem (kuni 100 m)
Kaablinõuded (kuni 5 Gb/s): Cat 5e või kõrgem (kuni 100 m)
Toetatud operatsioonisüsteemid: Windows, Linux, VMware
Nõutav: M.2 B+M võti PCIe signaali marsruutimisega
Tarnekomplekt: Liidesekaart, RJ45 moodul, SAS-kaabel, draiveri CD, juhised

InLine 76660Y. Sisemine. Ühendustehnoloogia: Juhtmega, Hostiliides: M.2, Liides: Ethernet. Maksimaalne andmeedastuskiirus: 10000 Mbit/s

Kasutusjuhend

Paigaldage kaart ühilduvasse M.2 B+M võtmega pesasse, kus on PCIe signaali marsruutimine, ja ühendage kaasasolev RJ45 moodul kaardiga, kasutades kaasas olevat SAS-kaablit ja pesakonsooli. Pärast füüsilist paigaldamist installige kaasasolevad draiverid või kasutage operatsioonisüsteemi sisseehitatud draivereid, määrake vajalikud võrguparameetrid (IP-aadress, VLAN, QoS) ja ühendage sobiv Etherneti kaabel, et saavutada soovitud ühenduse kiirus.

Soovitused

10 Gb/s toimimiseks kasutage Cat 6a või kõrgemat kaablit ja hoidke vahemaa kuni 100 m. Veenduge, et hostsüsteem edastab PCIe signaale M.2 B+M võtmel, ja kontrollige enne kasutuselevõttu draiverite ühilduvust oma opsüsteemiga. Kasutage VLAN-i ja QoS-i sätteid, et eraldada ja prioriseerida liiklust mitme teenusega keskkondades.
