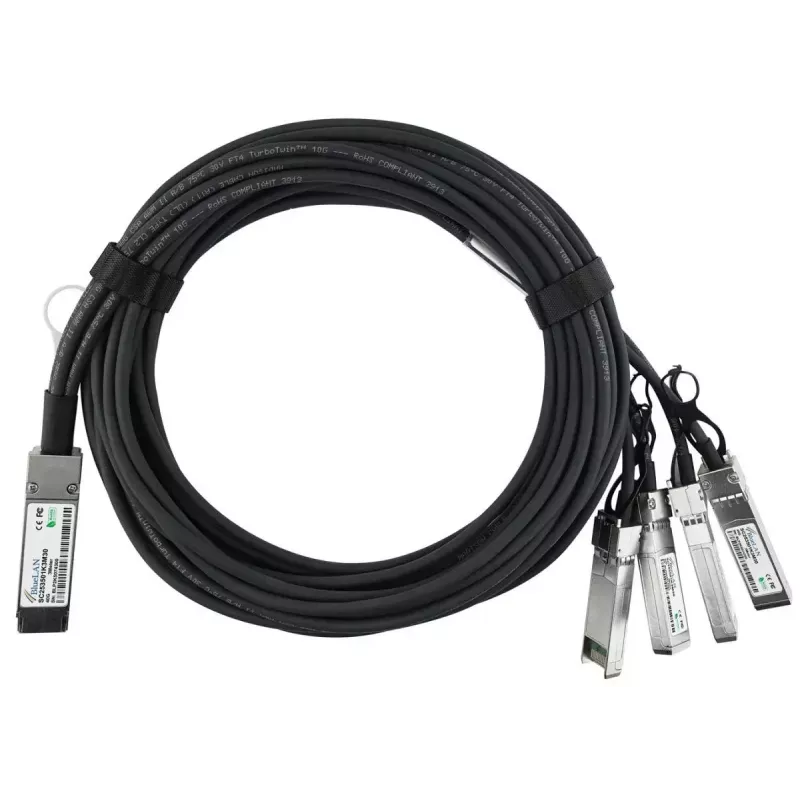

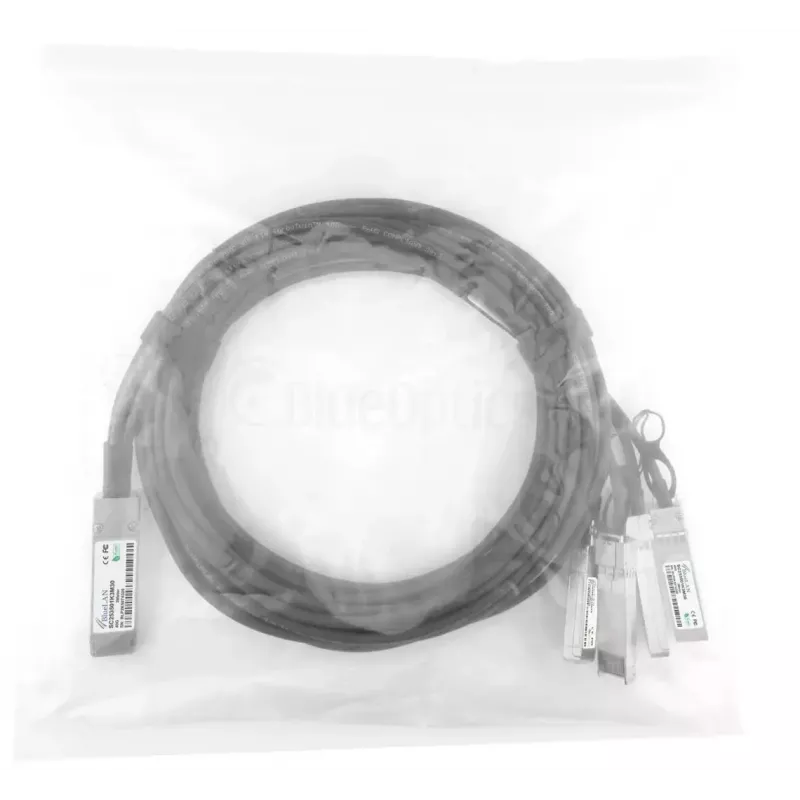

InfiniBand/kiudoptiline kaabel BlueOptics SFPPQSFP30-01-BL 1 m 4xSFP+ QSFP

BlueOptics SFPPQSFP30-01-BL on 1 m InfiniBand/kiudoptiline otseühenduskaabel QSFP kuni 4×SFP+ jaotusega. Loodud lühimaa, kiirete ühenduste jaoks riiulite ja külgnevate riiulipaaride vahel, toetab see kaabel 40GBase-CR4 ja 4×10GBASE-CR elektrilist edastust üle 30 AWG twinax juhi. Passiivne disain tagab väikese energiatarbe ja madala latentsuse, võimaldades samal ajal usaldusväärset ühenduvust lülitite, ruuterite, salvestussüsteemide ja teiste võrguseadmete vahel, mis aktsepteerivad QSFP-SFP+ otseühenduse linke.

Eelised

See kaabel pakub mitme protokolli tuge Etherneti, Fibre Channeli, FCoE ja InfiniBand jaoks kuni 40 Gbps 1 m lingil, järgides samal ajal MSA mehaanilisi ja elektrilisi spetsifikatsioone. QSFP kuni 4×SFP+ konfiguratsioon pakub paindlikku pordi konsolideerimist ja lihtsat kasutuselevõttu Top-of-Rack ja külgnevate riiulite stsenaariumides. Kvaliteetsetest twinax juhtidest ja tööstusstandarditest komponentidest ehitatud seade on plug-and-play passiivne DAC, mis vähendab energiatarvet ja latentsust võrreldes aktiivsete vase- või optiliste transiiveritega lühikestel vahemaadel.

Sobib

• Top-of-Rack ja külgnevate riiulite suure tihedusega lülitiühendusteks
• Serveri-lüliti või lüliti-lüliti agregeerimiseks kiirustel 40 G või 4×10 G
• Salvestussüsteemide linkideks ja SAN ühenduvus Fibre Channeli või FCoE abil
• InfiniBand ühendusteks arvutusklastrites

Peamised tehnilised andmed

• Pikkus: 1 meeter

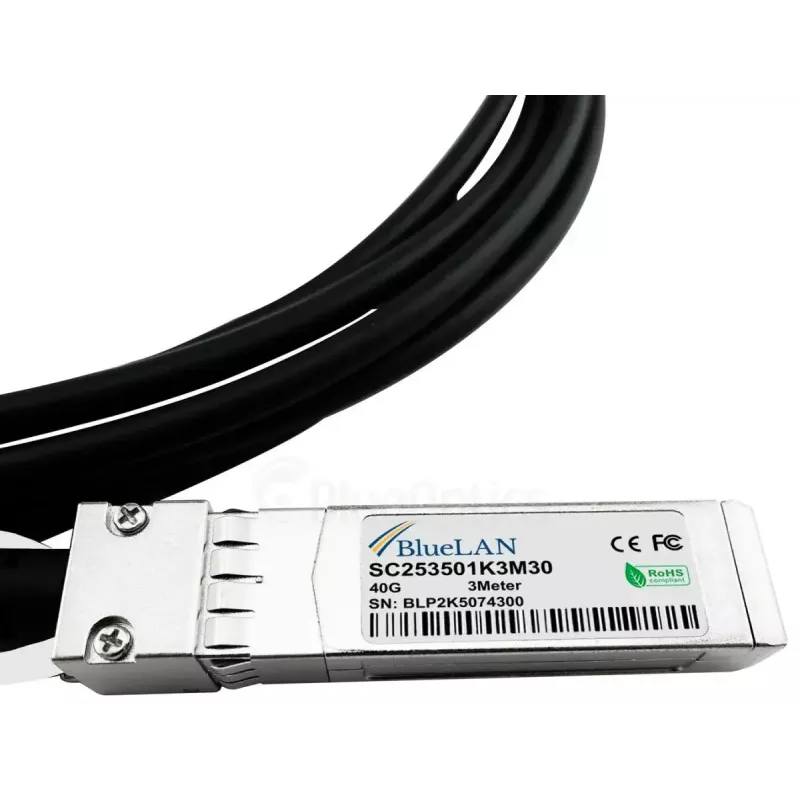

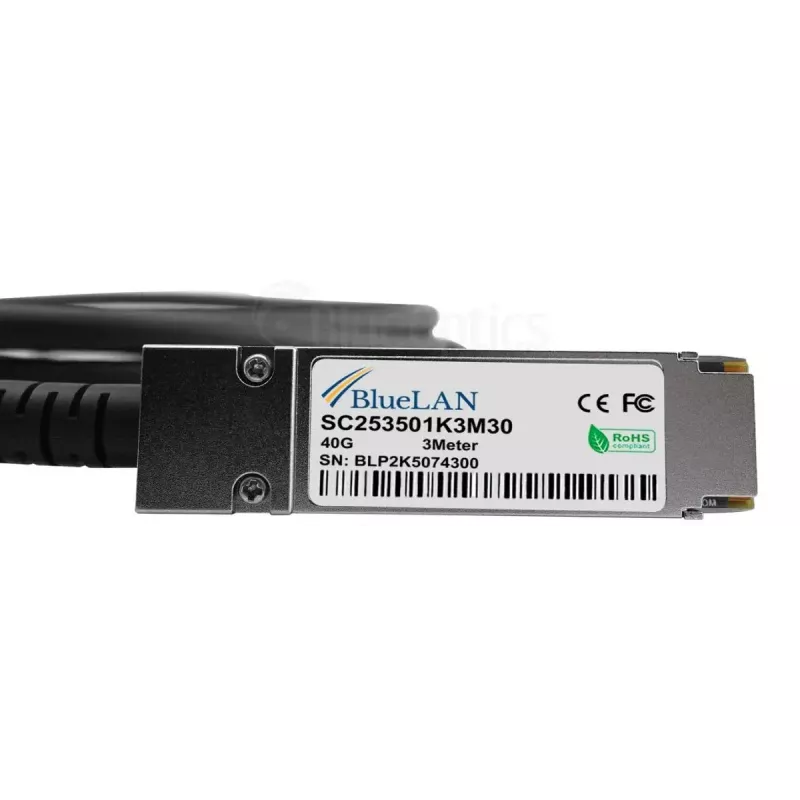

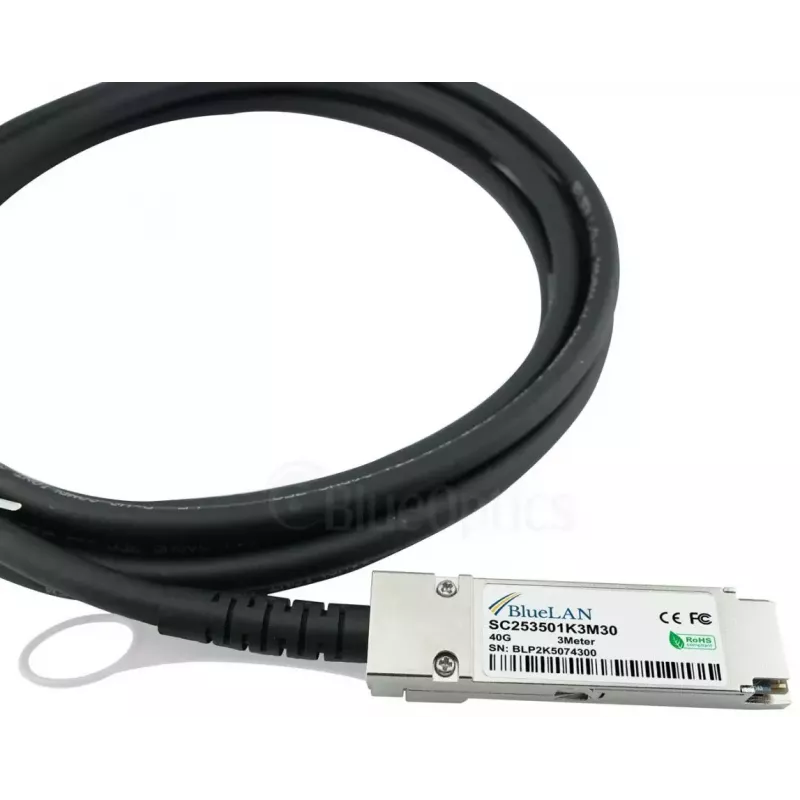

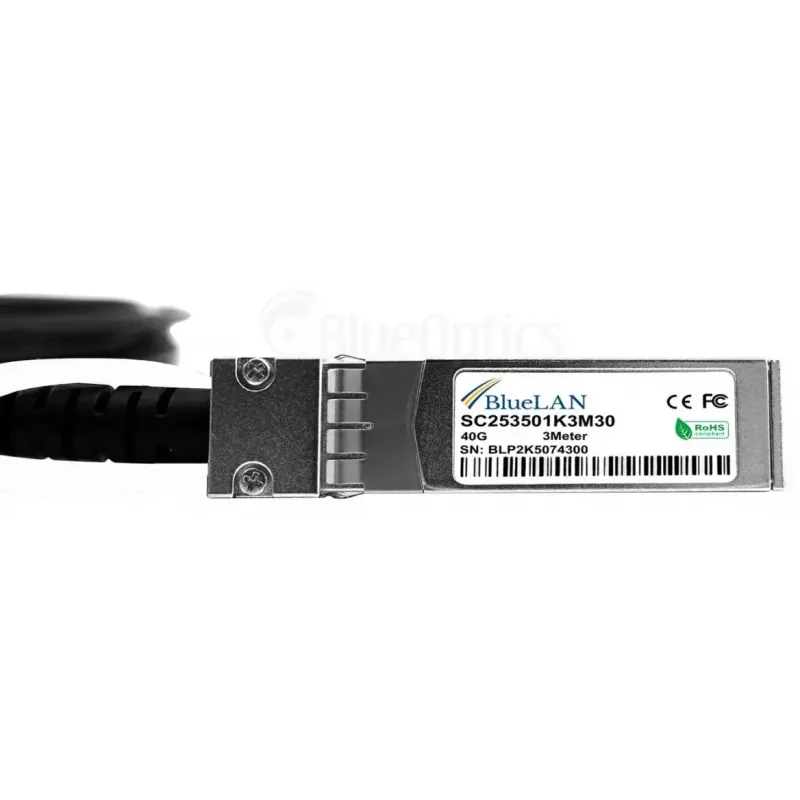

• Pistiku tüüp: QSFP kuni 4×SFP+
• Toetatud andmeedastuskiirused: kuni 40 Gbps (40GBase-CR4 / 4×10GBASE-CR)
• Kaabli tüüp: passiivne twinax vask, 30 AWG
• Voolutarve: passiivne (ligikaudu 0,1 W tüüpiline süsteemitaseme mõju)
• Vastavus: MSA-ga ühilduvad elektrilised ja mehaanilised vormitegurid

Kasutusjuhend

Sisestage QSFP ots QSFP-d toetavasse porti ja neli SFP+ otsa vastavatesse sihtseadme SFP+ portidesse, veendudes, et mõlemad seadmed toetavad passiivseid QSFP kuni 4×SFP+ otseühenduskaableid ja valitud edastusprotokolli. Kontrollige lingi kiirust ja radade vastendust hostseadme püsivaras või lüliti operatsioonisüsteemis ning veenduge, et LED-id või haldusliidesed teatavad aktiivsest lingist. Enamikul platvormidel pole lisakonfiguratsiooni vaja peale pordi kiiruse ja protokolli seadete; käsitsege kaablit pistikutest ja vältige järske painutusi või liigset tõmbamist kaablikoostul.

Soovitused

Usaldusväärseks tööks kasutage kaablit soovitatud riiulitevahelistel kaugustel (lühimaa rakendused) ja veenduge, et ühendatud riistvara toetab ametlikult passiivseid QSFP kuni 4×SFP+ otseühenduse twinax kaableid. Vältige kitsaid painderaadiusi, hoidke kaabel eemal soojusallikatest ja järgige lüliti või serveri müüja juhiseid passiivse DAC ühilduvuse ja püsivara nõuete kohta, et tagada täielik funktsionaalsus.
