InfiniBand/kiudoptiline kaabel BlueOptics Q28-4S28-DAC-1M-PS-BL 1m QSFP28 4xSFP28

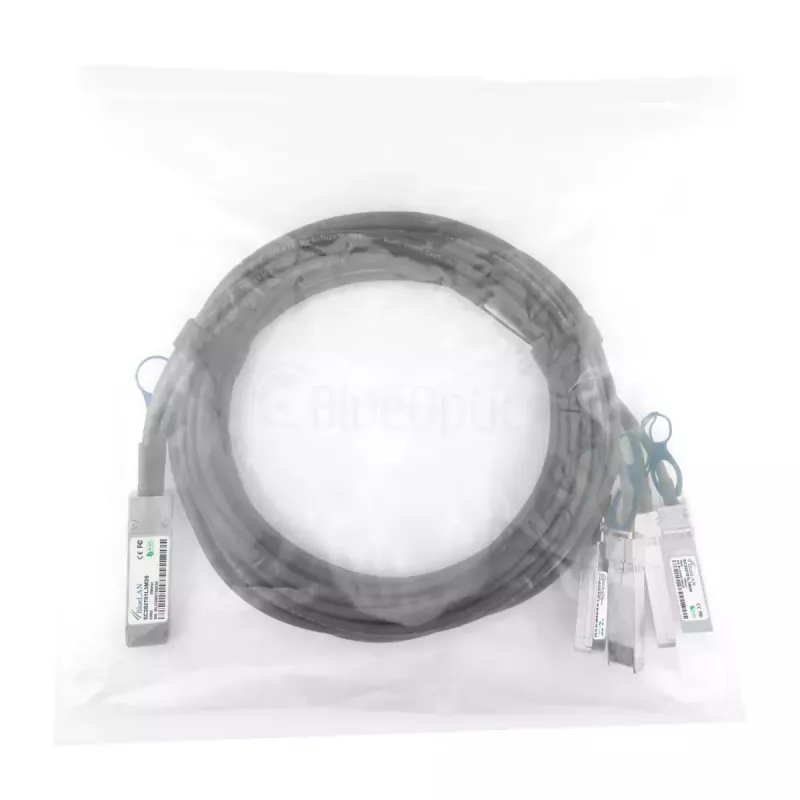

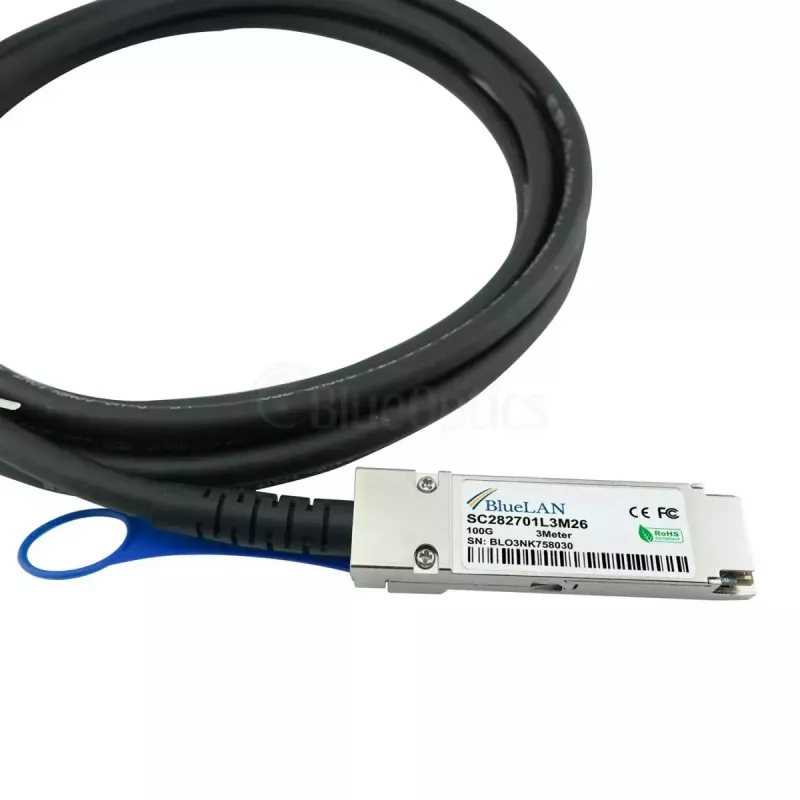

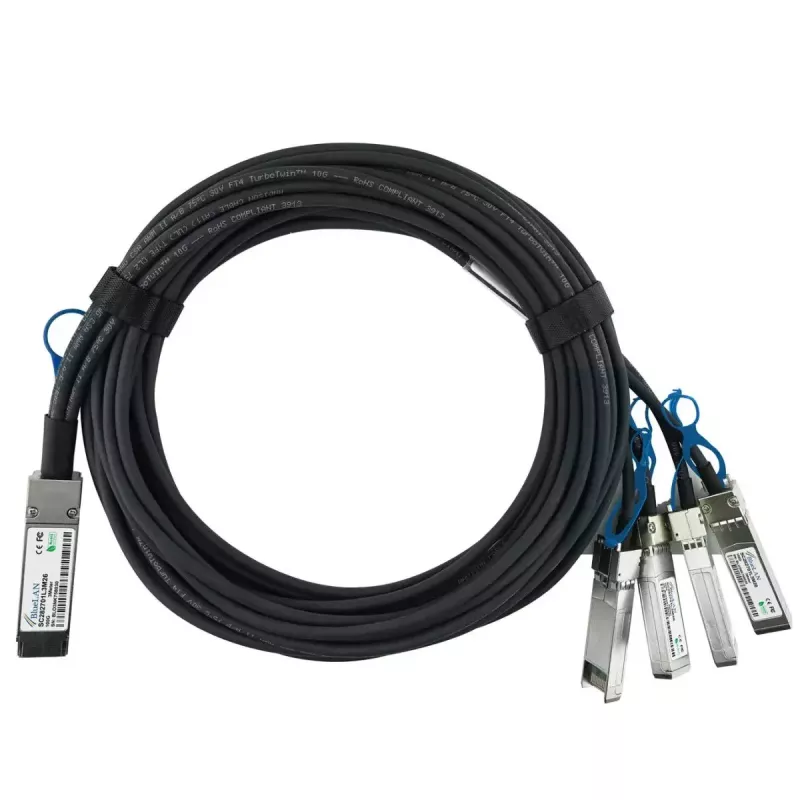

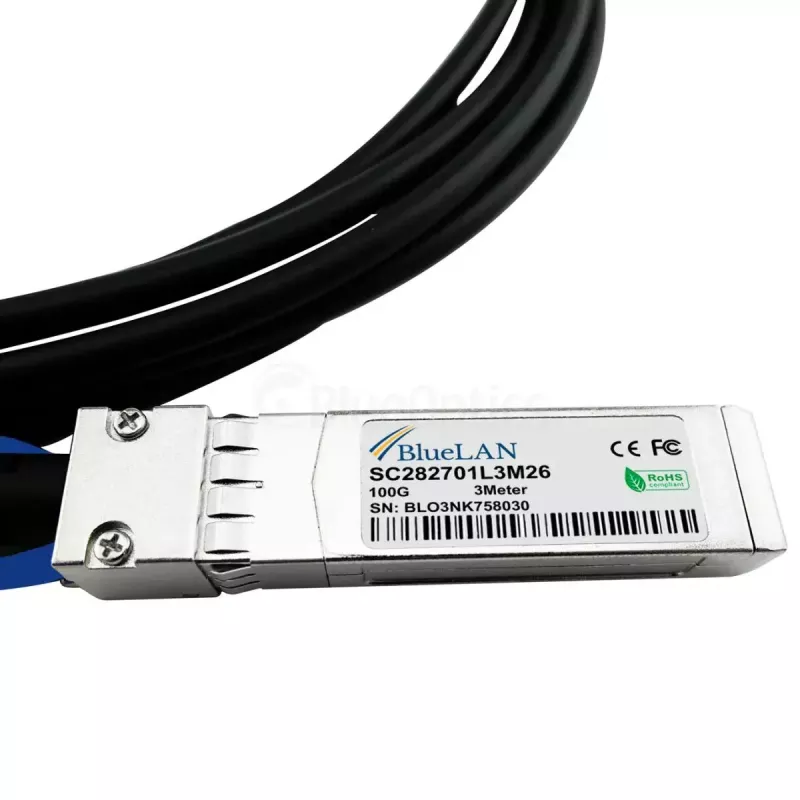

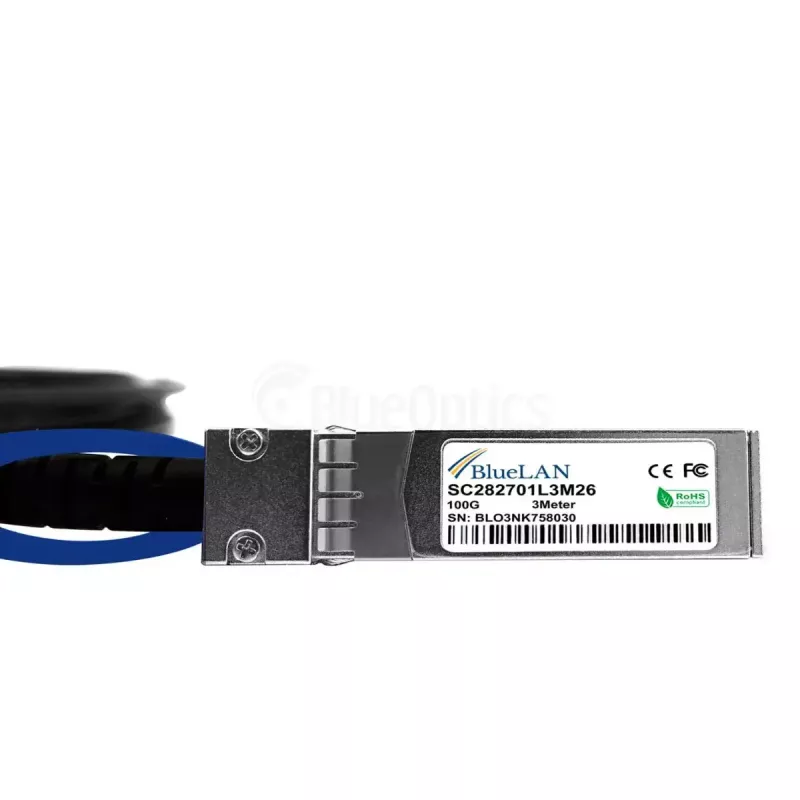

BlueOptics Q28-4S28-DAC-1M-PS-BL on 1 meetri pikkune otseühenduskaabel (DAC), mille ühes otsas on QSFP28 pistik ja teises otsas neli SFP28 pistikut. See 100GBase-CR4 / 4x25GBASE-CR passiivne twinax vaskkaabel on mõeldud lühimaa kiireteks ühendusteks riiulites ja külgnevates riiulites, järgib MSA juhiseid ning toetab Etherneti, FCoE, Fibre Channeli ja InfiniBandi rakendusi kuni 100 Gbit/s kuni 1 m kaugusel. Kaabel on spetsifitseeritud 26 AWG ja on ette nähtud kasutamiseks riistvaraplatvormidel, mis toetavad QSFP28 jaotust 4×SFP28 ühendusteks.

Eelised

Kaabel tagab madala latentsusega, väikese võimsusega passiivse ühenduse tiheda asustusega andmekeskuste keskkondades, pakkudes kuluefektiivset alternatiivi aktiivsetele moodulitele lühimaasidevaheliste ühenduste jaoks. MSA ühilduvusele ehitatuna sobib see mitme tootja süsteemidesse ja on valmistatud tööstusliku kvaliteediga komponentidest, et saavutada stabiilne jõudlus ja pikendatud kasutusiga. Selle QSFP28 kuni 4×SFP28 jaotusdisain võimaldab paindlikku ühenduvust 100G portide ja 4×25G portide vahel ilma täiendavate transiiveriteta.

Sobib

• QSFP28 portide ühendamiseks nelja SFP28 pordiga riiulis ja külgnevates riiulites
• Lühimaa 100G/4×25G linkide jaoks lülitites, ruuterites ja salvestussüsteemides
• Etherneti, FCoE, Fibre Channeli ja InfiniBandi rakendusteks kuni 100 Gbit/s
• Tiheda asustusega andmekeskuse top-of-rack ja spine-leaf kaabelduseks

Peamised spetsifikatsioonid

• Pikkus: 1 meeter
• Pistikute tüübid: QSFP28 (üks ots) kuni 4×SFP28 (teine ots)
• Toetatud andmeedastuskiirused: kuni 100 Gbit/s (100GBase-CR4 / 4×25GBASE-CR)
• Kaabli tüüp: passiivne twinax vask (DAC)
• Juhtme läbimõõt: 26 AWG
• Vastavus: MSA QSFP28 jaotus-DAC elektriline/mehaaniline ühilduvus

Kasutamine

Sisestage QSFP28 pistik ühilduvasse QSFP28 porti ja ühendage iga SFP28 pistik vastavasse 25G-võimekusega SFP28 porti. Veenduge, et ühendatud seadmed toetavad passiivseid DAC-e ja konkreetset jaotuskonfiguratsiooni (QSFP28 kuni 4×SFP28). Passiivne kaabel ise ei vaja välist toidet ega seadistamist; seadmepoolsed sätted nagu lingi kiirus, radade vastendamine ja püsivara ühilduvus tuleks enne kasutuselevõttu kontrollida vastavalt riistvara tootja juhistele.

Soovitused

Usaldusväärseks tööks kasutage seda 1 m passiivset DAC-i ainult lühikesteks vaskühendusteks riiulite sees või külgnevates riiulites. Kontrollige tootja ühilduvust QSFP28 jaotusega SFP28-ks nii lülitis kui ka sihtseadmes ning kinnitage püsivara või draiverite versioonid, kui kasutate mitme tootja keskkondades. Vältige teravaid painutusi ja mehaanilist pinget pistikutele; järgige standardseid andmekeskuse kaablihalduse ja ESD käsitsemise protseduure.
