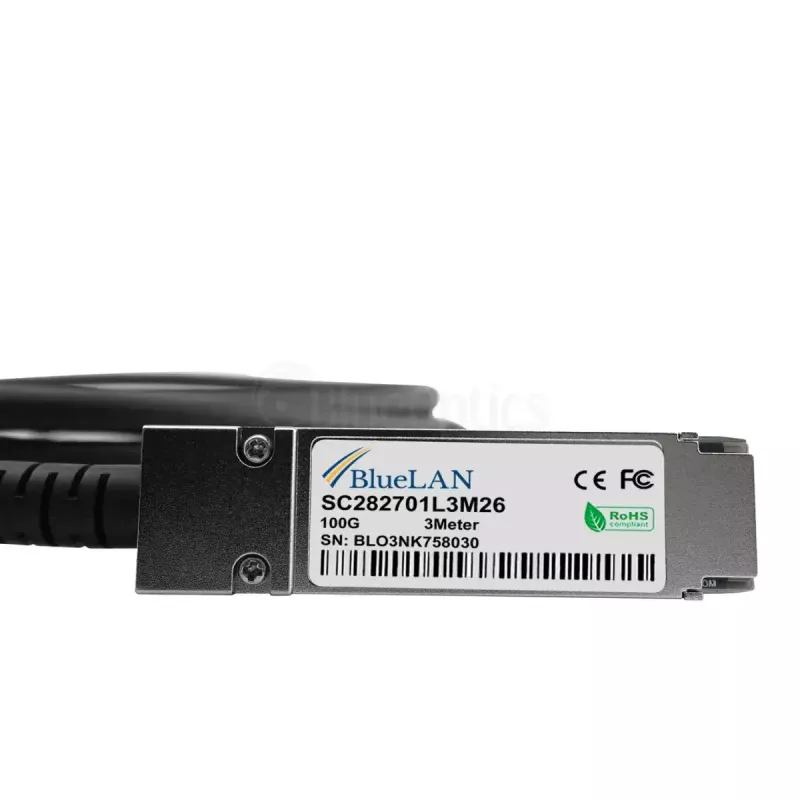

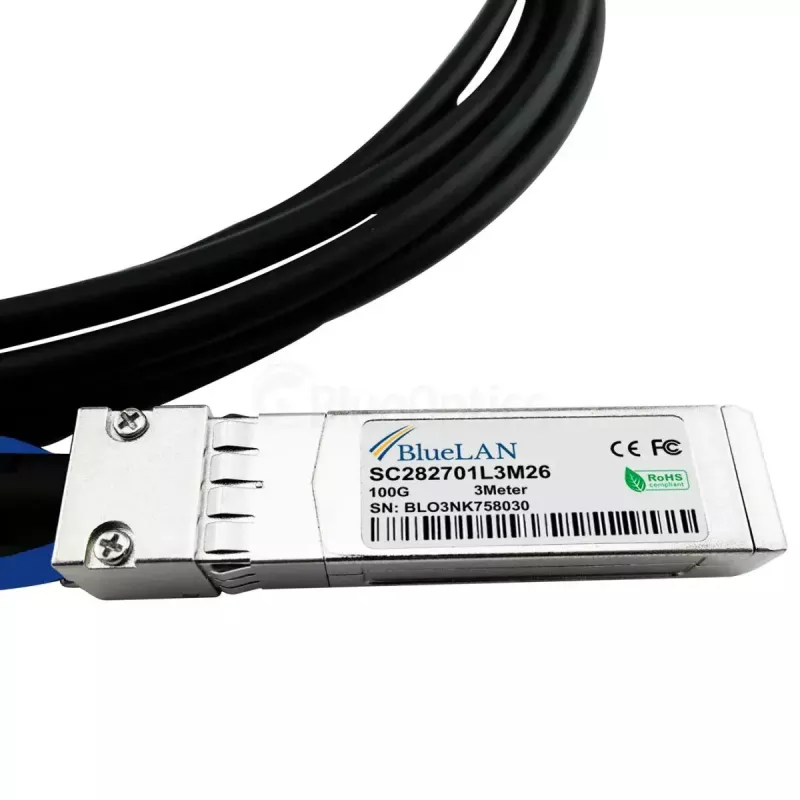

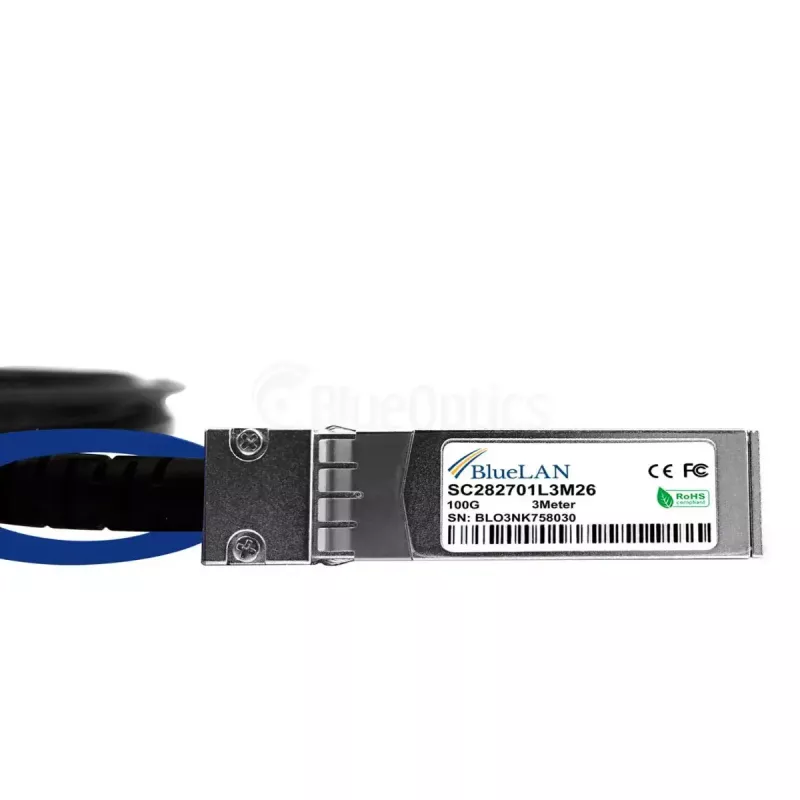

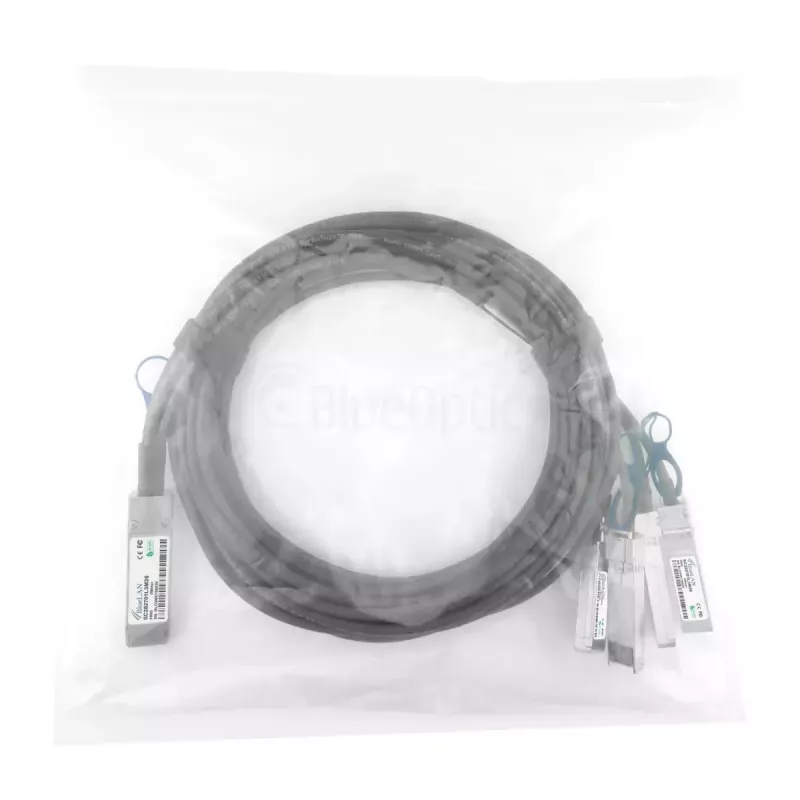

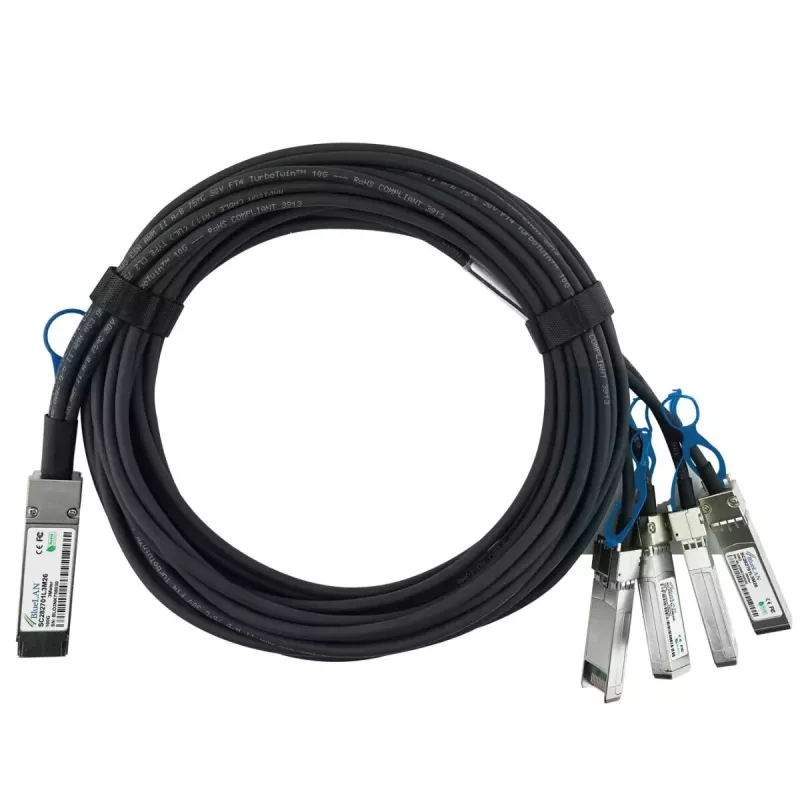

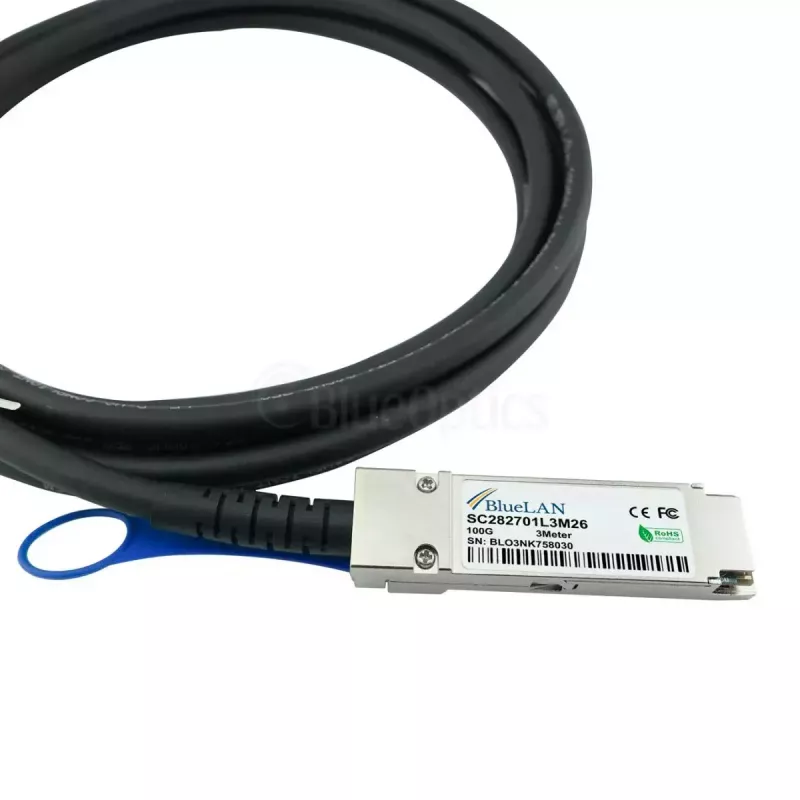

InfiniBand/kiudoptiline kaabel BlueOptics JNP-100G-4X25G-1M-BL 1m QSFP28 4xSFP28

BlueOptics JNP-100G-4X25G-1M-BL on 1-meetrine QSFP28 kuni 4xSFP28 otseühenduskaabel (DAC), mis on mõeldud lühidistantsi ja kiirete ühenduste jaoks riiulis ja külgnevates riiulites. See passiivne twinax-vaskkoostis järgib MSA juhiseid ja toetab 100GBase-CR4 / 4x25GBASE-CR elektrilist ülekannet ühe meetri ulatuses, kasutades 26 AWG juhte. See sobib kasutamiseks lülitite, ruuterite, salvestusmassiivide ja muude võrguseadmetega, mis aktsepteerivad QSFP28 kuni 4xSFP28 DAC-e, ning on mõeldud Etherneti, Fibre Channeli, FCoE ja InfiniBandi rakenduste jaoks kuni 100 Gbps lingi kohta.

Eelised

Kaabel pakub madala latentsusega ja väikese energiatarbega ühendusvõimalust passiivse töötamisega (ilma aktiivelektroonikata) ning minimaalse sisestuskaoga lühikeste linkide jaoks. Ehitus kasutab kvaliteetseid komponente ja tööstusstandardi pistikuid, et saavutada usaldusväärne signaali terviklikkus ja pikk kasutusiga. Selle 1 m pikkus ja QSFP28 kuni 4xSFP28 harundamine muudavad selle mugavaks 100G portide ühendamiseks mitme 25G pordiga ilma täiendavate transiiveriteta, vähendades kulusid ja keerukust tihedates riiulipaigaldistes.

Sobib

• Riiuli ülaosa ja külgnevate riiulite ühendused andmekeskustes
• QSFP28 100G portide ühendamine 4x25G SFP28 portidega lülitite ja ruuterite jaoks
• Lühimaa suure ribalaiusega lingid salvestussüsteemide ja arvutussõlmede jaoks
• Keskkonnad, mis kasutavad Etherneti, FCoE, Fibre Channeli või InfiniBandi protokolle

Peamised spetsifikatsioonid

• Kaabli tüüp: passiivne twinax-vask (otseühenduskaabel)
• Pistikud: QSFP28 kuni 4×SFP28 harundamine
• Pikkus: 1 meeter
• Toetatud andmeedastuskiirus: kuni 100 Gbps (4×25G rada)
• Juhtme läbimõõt: 26 AWG
• Standardid: MSA-ühilduv QSFP28 / SFP28 elektriliides 100GBase-CR4 / 4x25GBASE-CR jaoks

Kasutamine

Paigaldage BlueOptics QSFP28 ots 100G QSFP28 porti ja ühendage neli SFP28 otsa vastavatesse 25G SFP28 portidesse sihtseadmel. Veenduge, et mõlemad seadmed toetavad passiivseid DAC-e ja ettenähtud 100GBase-CR4 / 4x25GBASE-CR elektrilist protokolli. Juhtige kaabel nii, et vältida teravaid painutusi ja mehaanilist pinget; järgige twinax-koostiste soovitatud painderaadiust. Pärast füüsilist ühendamist kontrollige lingi olekut ja läbiräägitud kiirusi oma võrguseadme haldusliideses ning vajadusel kohandage pordi konfiguratsiooni.

Soovitused

Kasutage seda passiivset DAC-i lühidistantsi otseühendusteks riiulite sees või külgnevate riiulite vahel. Kontrollige riistvara ühilduvust QSFP28-kuni-4×SFP28 passiivsete koostistega tarnija dokumentatsioonist ja vältige 1 m soovitatud juhtimiskauguse ületamist, et tagada optimaalne signaali terviklikkus.
