InfiniBand/kiudoptiline kaabel BlueOptics CPAC-TR-40SPLIT-QSFP-5M-BL 5m QSFP 4xSFP+-le Isane/Isane

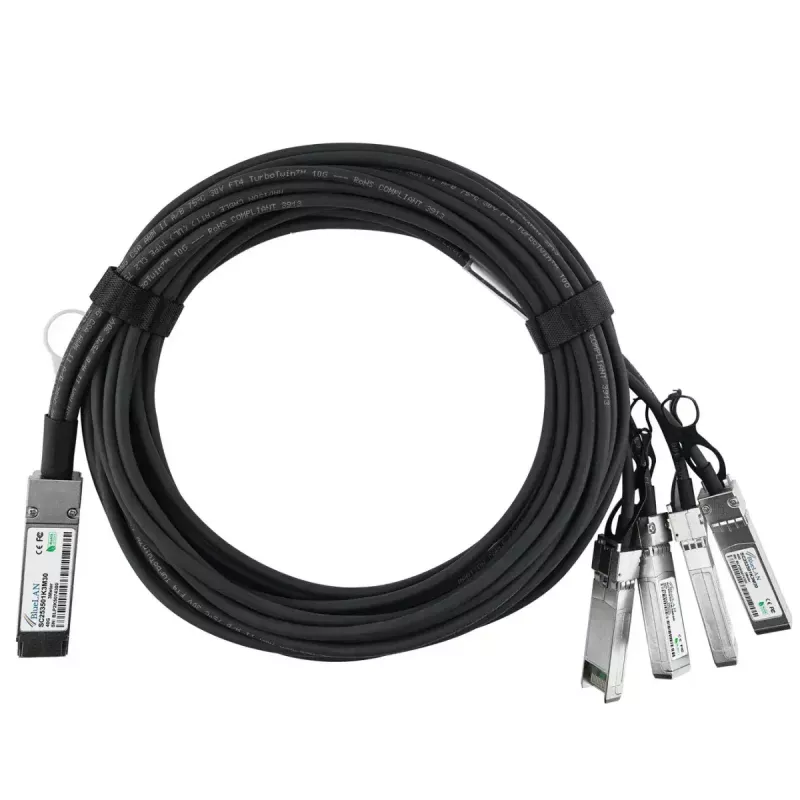

BlueOptics CPAC-TR-40SPLIT-QSFP-5M-BL on 5 m pikkune InfiniBand / kiudoptiline otseühenduskaabel, mille ühes otsas on QSFP-pistik ja teises otsas neli SFP+-pistikut, isane-isane konfiguratsioon. See MSA-ühilduv otseühenduskaabel on mõeldud lühimaa- ja kiireteks ühendusteks riiulites ja külgnevate riiulite vahel ning toetab 40GBase-CR4 ja 4x10GBase-CR elektrilisi edastusprofiile. Kaabel on ette nähtud keskkondadesse, kus koondatud 40 Gbps ühenduvus tuleb jagada neljaks 10 Gbps kanaliks lülititele, ruuteritele, salvestussüsteemidele ja muudele võrguseadmetele, mis aktsepteerivad QSFP-4xSFP+ jaotusühendusi.

Eelised

See 5 m QSFP-4xSFP+ kaabel pakub kompaktset, passiivset twinax-lahendust kiireteks lühimaasideühendusteks madala latentsuse ja väikese energiatarbega. MSA ühilduvus ja tööstusstandardse pistikuvormingu kasutamine tagavad laiaulatusliku riistvara ühilduvuse süsteemidega, mis toetavad vastavaid 40GBase-CR4 / 4x10GBase-CR profiile. Jaotatud QSFP kuni nelja SFP+ paigutus võimaldab paindlikku pordikoondamist või migratsiooniteid ilma täiendavate transiiveriteta, samas kui passiivne disain vähendab tõrkepunkte ja lihtsustab paigaldamist tihedates riiulikeskkondades.

Sobib

• Lülitite ja riiuli ülaosa riistvara ühendamiseks samas riiulis või külgnevates riiulites
• 40 Gbps QSFP lingi jaotamiseks neljaks 10 Gbps SFP+ pordiks serverite või salvestusseadmete jaoks
• Lühimaaühendusteks andmekeskustes, kasutades InfiniBand, Ethernet, FCoE või Fibre Channel protokolle, kus passiivsed DAC-id on toetatud
• Kiireteks madala latentsusega ühendusteks kõrge tihedusega võrgurakendustes

Peamised tehnilised andmed

• Kaabli tüüp: passiivne otseühendus (twinax) QSFP-4×SFP+ jaotusega
• Pikkus: 5 meetrit
• Toetatud lingiprofiilid: 40GBase-CR4 ja 4×10GBase-CR (elektriline DAC signaalimine)
• Juhtme läbimõõt: 26 AWG (tavaline selle kaablitüübi puhul)
• Pistiku konfiguratsioon: isane QSFP pistik nelja isase SFP+ pistikuni
• Tüüpilised rakendused: InfiniBand, Ethernet, FCoE ja Fibre Channel lühimaasideühendused

Kasutamine

Veenduge, et mõlemad lõpp-punktid toetavad passiivseid QSFP-4xSFP+ DAC-e ja ettenähtud 40G/10G elektrilisi profiile. Lülitage vool välja või järgige riistvara müüja soovitatud kuumvahetusprotseduure enne sisestamist, kui see on nõutav. Sisestage QSFP pistik 40G QSFP porti ja asetage iga SFP+ pistik vastavasse 10G SFP+ porti, tagades kindla riivi haakumise. Kontrollige lingi läbirääkimist ja kiirust ühendatud seadmetel ning jälgige eeldatavat kanalite koondamise või jaotamise käitumist vastavalt hostseadme dokumentatsioonile.

Soovitused

Kasutage seda kaablit lühimaasideühendusteks riiulite sees või külgnevate riiulite vahel, kus passiivsed DAC-id on toetatud. Vältige kaabli vedamist pikkade vahemaade taha, painutamist üle tootja määratud minimaalse painderaadiuse, ega pistikute kokkupuudet tolmu ja mehaanilise pingega. Keskkondades, mis nõuavad aktiivset signaalikorrektsiooni või pikemaid, üle 5 m pikkuseid ühendusi, valige sobiv aktiivne DAC või optiline transiiveri lahendus.
