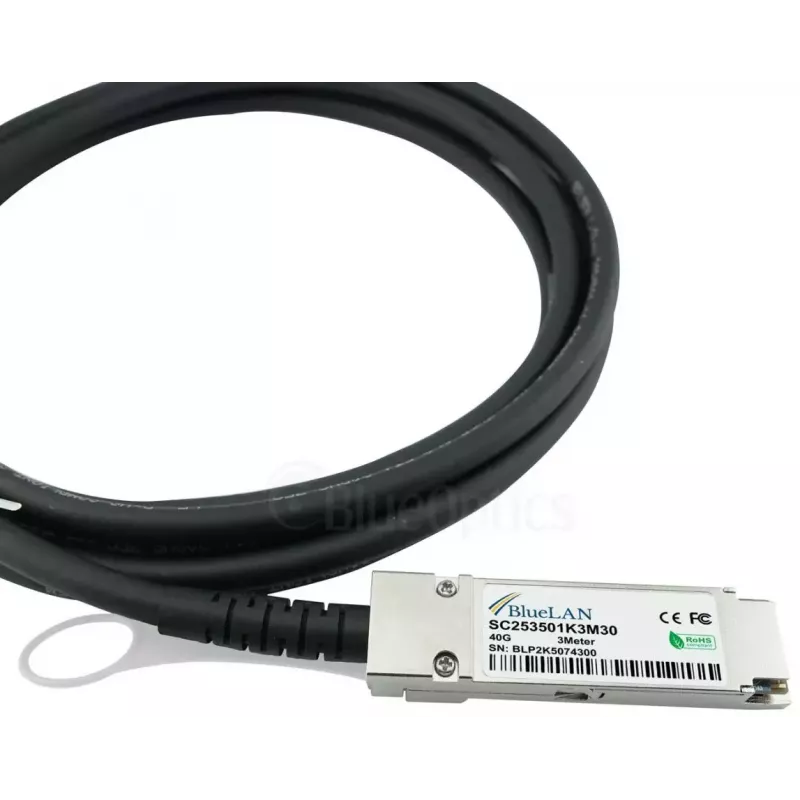

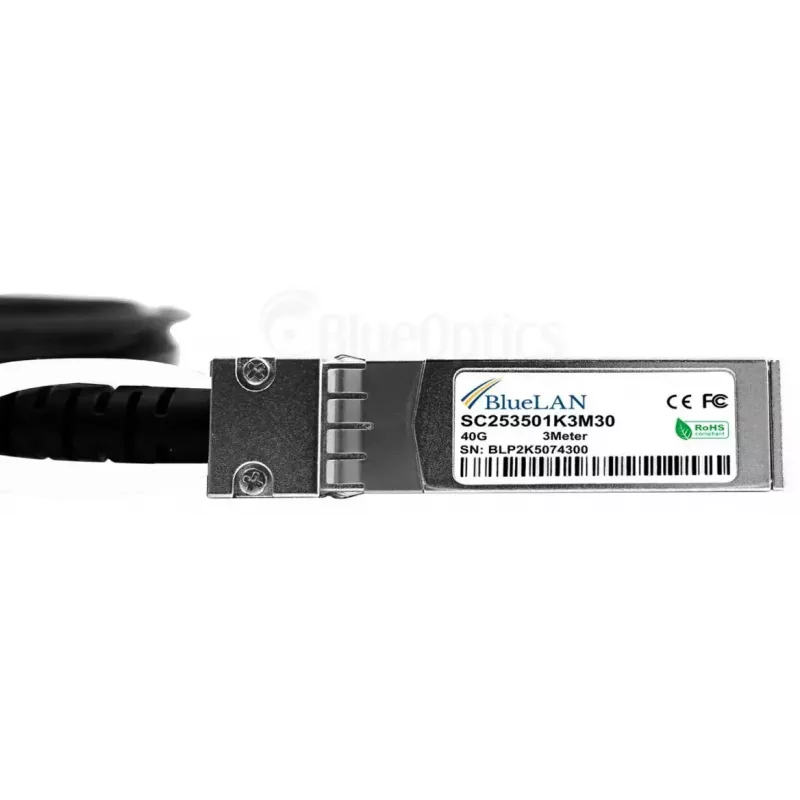

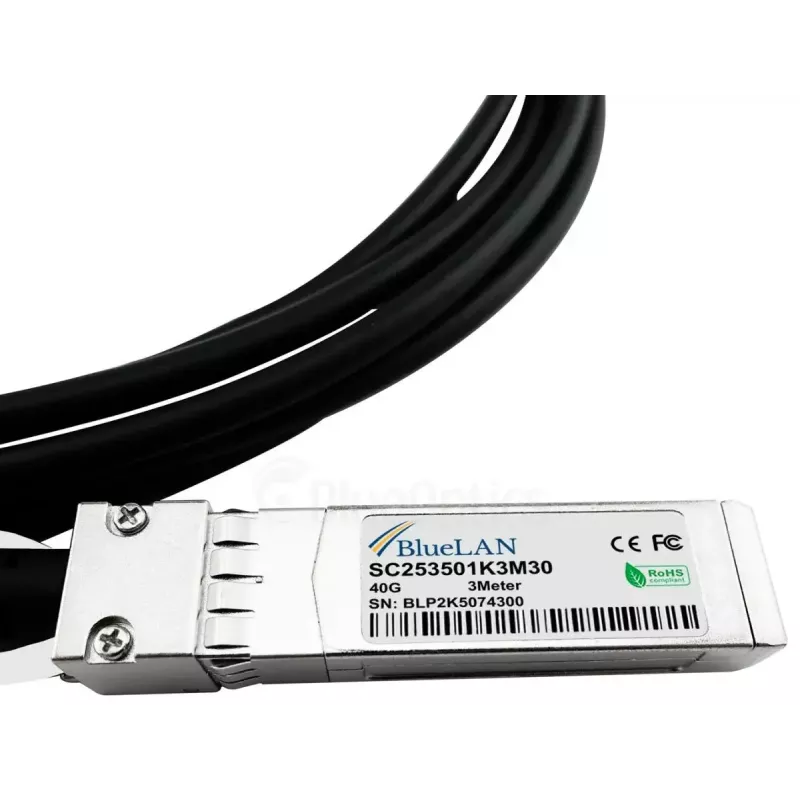

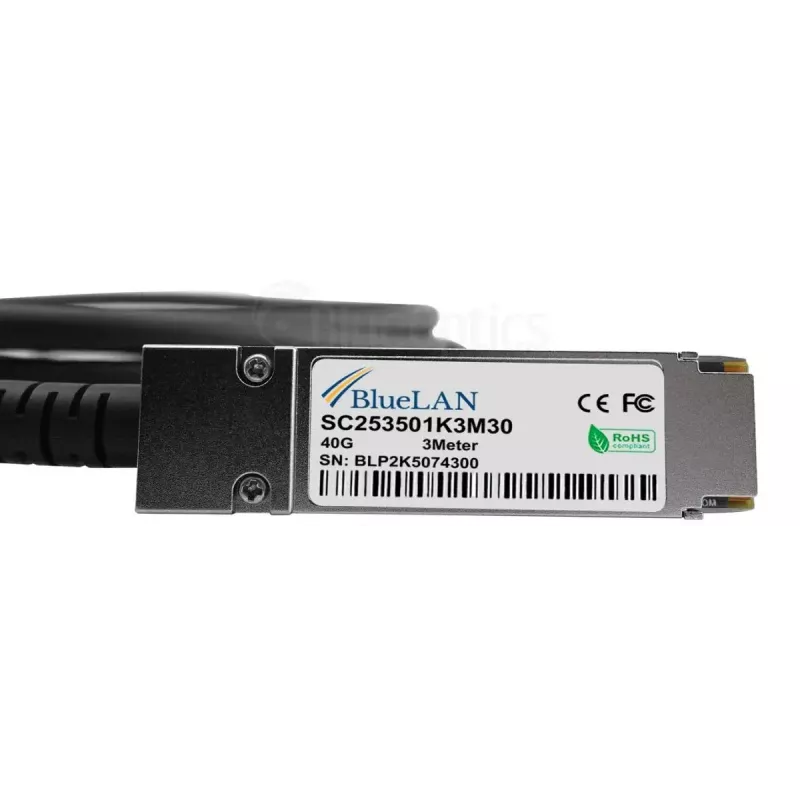

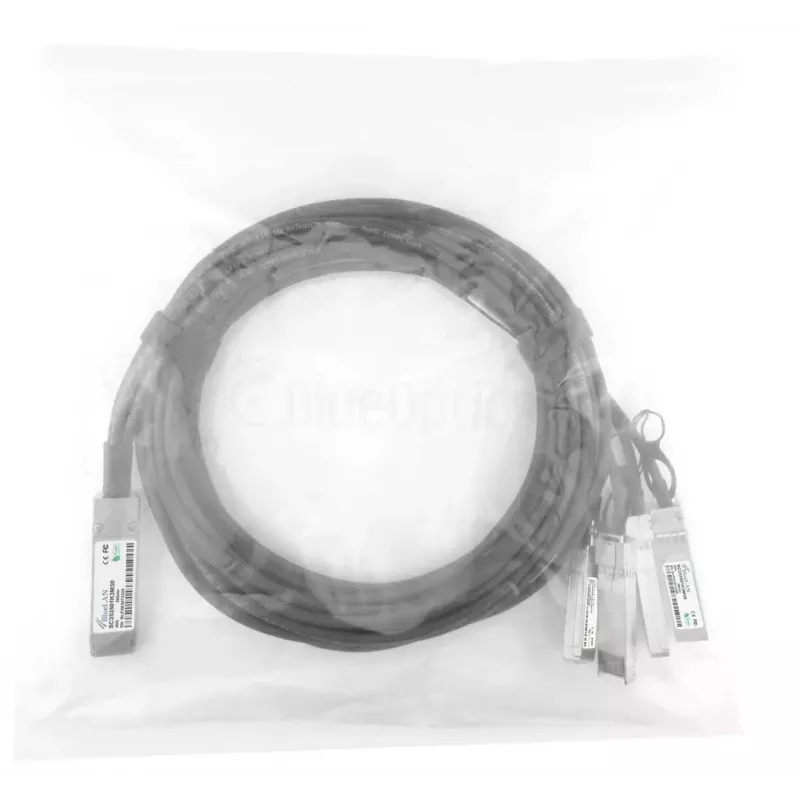

InfiniBand/kiudoptiline kaabel BlueOptics CPAC-TR-40SPLIT-QSFP-3M-BL 3m QSFP 4xSFP+ isane/isane

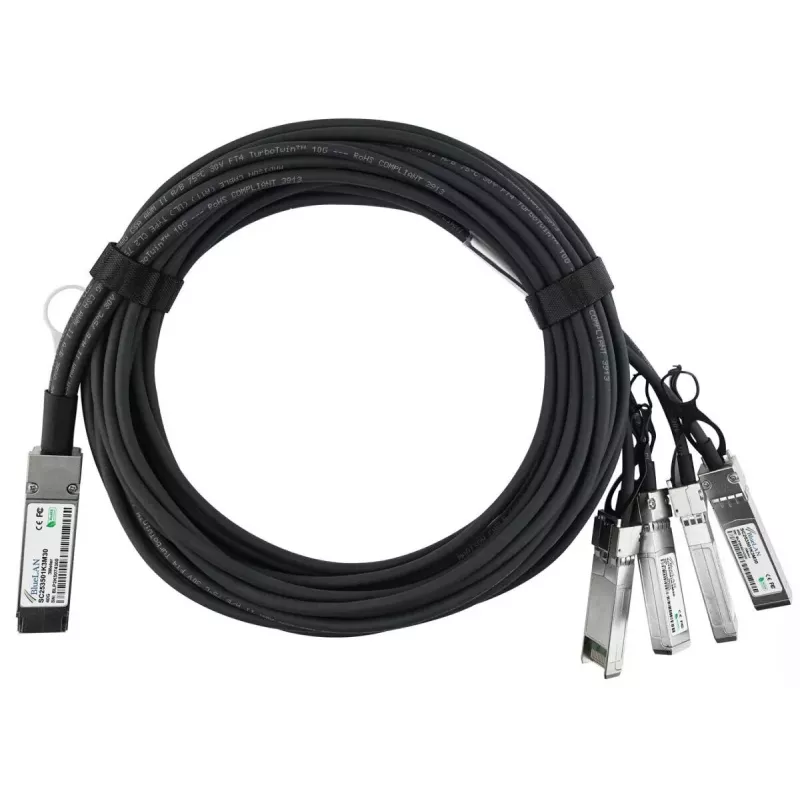

BlueOptics CPAC-TR-40SPLIT-QSFP-3M-BL on 3-meetrine QSFP kuni 4xSFP+ otseühenduskaabel (DAC), mis on mõeldud lähivõrgu kiirete ühenduste jaoks andmekeskustes ja võrguriiulites. Passiivse twinax-vaskjuhtme lahendusena QSFP isase kuni nelja SFP+ isase otsaga toetab see koondatud 40GBase-CR4 linke või nelja sõltumatut 10GBase-CR kanalit 3 m ulatuses. Kaabel järgib tööstusstandardi MSA juhiseid ja on ette nähtud kasutamiseks, kus on nõutav madal latentsus, väike voolutarve ja usaldusväärne elektrisignaali edastus ühilduvate kommutaatorite, ruuterite, salvestusseadmete ja võrguliidesekaartide vahel.

Eelised

See 3 m QSFP kuni 4xSFP+ DAC pakub kulutõhusat ja energiasäästlikku meetodit suure läbilaskevõimega püstik- ja kõrvalrühmade ühenduste loomiseks. Passiivne twinax-konstruktsioon kõrvaldab vajaduse aktiivkomponentide järele, vähendades energiatarbimist ja parandades töökindlust lühimaa ühenduste puhul. MSA-vormiteguritele vastavus tagab mehaanilise ja elektrilise ühilduvuse paljude riistvaraplatvormidega, mis toetavad QSFP kuni SFP+ jagamiskonfiguratsioone.

Sobib

• Kiired serveri-kommutaatori ühendused püstikute sees
• Kommutaatoritevahelised ühendused kõrvuti asetsevate püstikute või ülaosa püstiku (ToR) paigalduste vahel
• Nelja 10G lingi konsolideerimine üheks 40G QSFP pordiks
• Lähivõrgu Fibre Channel, FCoE või InfiniBandiga ühilduvad seadistused, kus passiivsed DAC-id on toetatud

Peamised spetsifikatsioonid

• Pikkus: 3 meetrit
• Pistiku tüüp: QSFP isane kuni 4 × SFP+ isast
• Andmeedastuskiiruse tugi: kuni 40 Gbps koondatud või 4 × 10 Gbps kanalid
• Kaabli tüüp: passiivne twinax-vaskjuhe (30 AWG juhid)
• Vormiteguri vastavus: MSA-ühilduvad QSFP ja SFP+ mehaanilised liidesed
• Tüüpilised rakendused: Ethernet, FCoE, Fibre Channel ja InfiniBand (kui hosti riistvara toetab passiivset DAC-i)

Kasutamine

Ühendage QSFP ots ühilduva 40G QSFP pordiga kommutaatoril või NIC-l ja ühendage neli SFP+ otsa vastuvõtva seadme sihtmärgiks olevatesse SFP+ portidesse või kasutage vastupidist orientatsiooni vastavalt teie riistvara nõuetele. Veenduge, et mõlemad seadmed toetavad passiivset QSFP-kuni-4×SFP+ jagamist ja kavandatud protokolli (nt 40GBase-CR4 või 4×10GBase-CR). Vältige järske painutusi ja kinnitage kaabli marsruut püstikute sees, et vältida pistikute pinget. Kui seade nõuab 40G pordi jagamist tarkvara või BIOS-i seadetes, konfigureerige port vastavalt müüja juhistele enne liikluse aktiveerimist.

Soovitused

Kasutage seda passiivset DAC-i lühimaa ühendusteks püstikute sees või kõrvuti asetsevate püstikute vahel, kus teie riistvara toetab passiivset twinax-ühendust. Kontrollige müüja ühilduvust QSFP-kuni-SFP+ jagamiskaablitega ja vajadusel kinnitage püsivara või pordirežiimi seaded. Pikemate vahemaade korral või kui on vaja elektrilist isolatsiooni, kaaluge optiliste transiiverite ja kiudkaablite kasutamist.
