InfiniBand/kiudoptiline kaabel BlueOptics AT-QSFP-4SFP10G-3CU-BL 3 m Isane/Isane

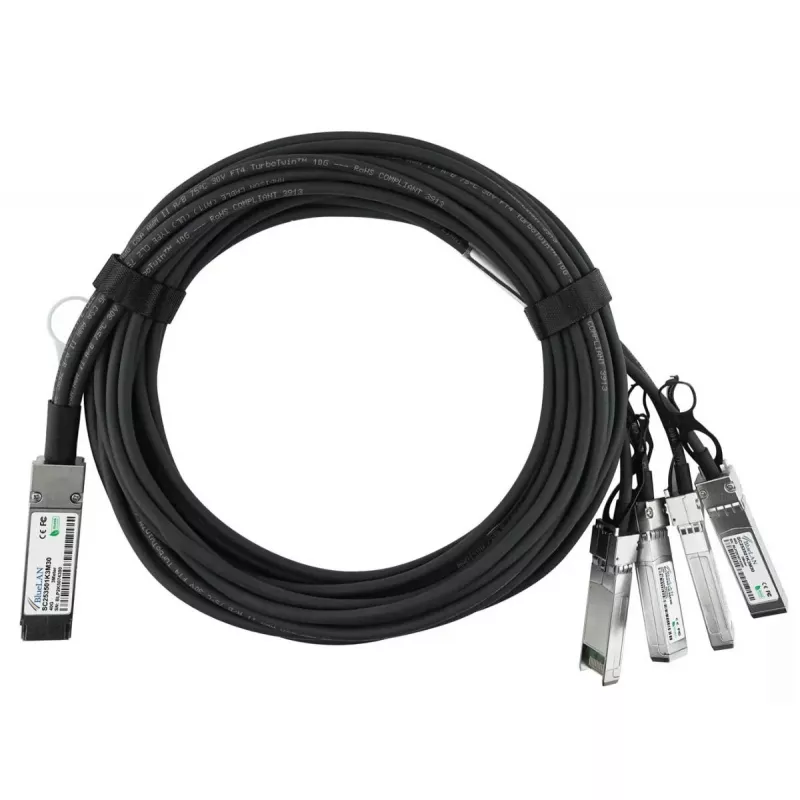

BlueOptics AT-QSFP-4SFP10G-3CU-BL on 3 m pikkune InfiniBand/kiudoptiline otseühenduskaabel, mille ühes otsas on QSFP-pistik ja teises otsas neli SFP+-liidest. See on mõeldud kiireteks riiulisisesteks ja külgnevate riiulite vahelisteks ühendusteks. Kaabel kasutab passiivset twinax-vaskkonstruktsiooni, mis sobib lühikese vahemaa 40GBase-CR4 / 4x10GBase-CR rakendusteks, ja on MSA-ühilduv, tagades koostalitlusvõime riistvaraga, mis toetab QSFP-4xSFP+ jaotusühendusi. Kaabel on ette nähtud kasutamiseks andmekeskuste kommutaatorites, ruuterites ja salvestussüsteemides, kus on vaja usaldusväärseid madala latentsusega ja suure ribalaiusega ühendusi.

Eelised

See 3 m pikkune QSFP-4xSFP+ kaabel pakub passiivse twinax-vaskkonstruktsiooni abil kuni 40 Gbit/s koondribalaiust, mille tulemuseks on madal energiatarve ja minimaalne latentsus võrreldes aktiivsete või optiliste alternatiividega samade lühiühenduste jaoks. MSA-ühilduvus tagab mehaanilise ja elektrilise koostalitlusvõime ühilduvate võrguseadmetega. Kaabel kasutab tööstusliku kvaliteediga komponente ja tootmisprotsesse, mille eesmärk on pikk tööiga ja ühtlane jõudlus andmekeskuste keskkonnas.

Sobib järgmisteks rakendusteks

• QSFP-SFP+ jaotusühendused kommutaatorite ja riiuli ülaosas asuvate seadmete vahel
• Suure tihedusega riiulisisesed ja külgnevate riiulite vahelised ühendused kuni 3 m kaugusele
• 40G Etherneti, FCoE ja InfiniBand lühiühendused, kus toetatakse passiivset DAC-kaablit
• Porditiheduse suurendamine võrgu-, serveri- ja salvestuskorpustes

Peamised tehnilised andmed

• Kaabli pikkus: 3 m

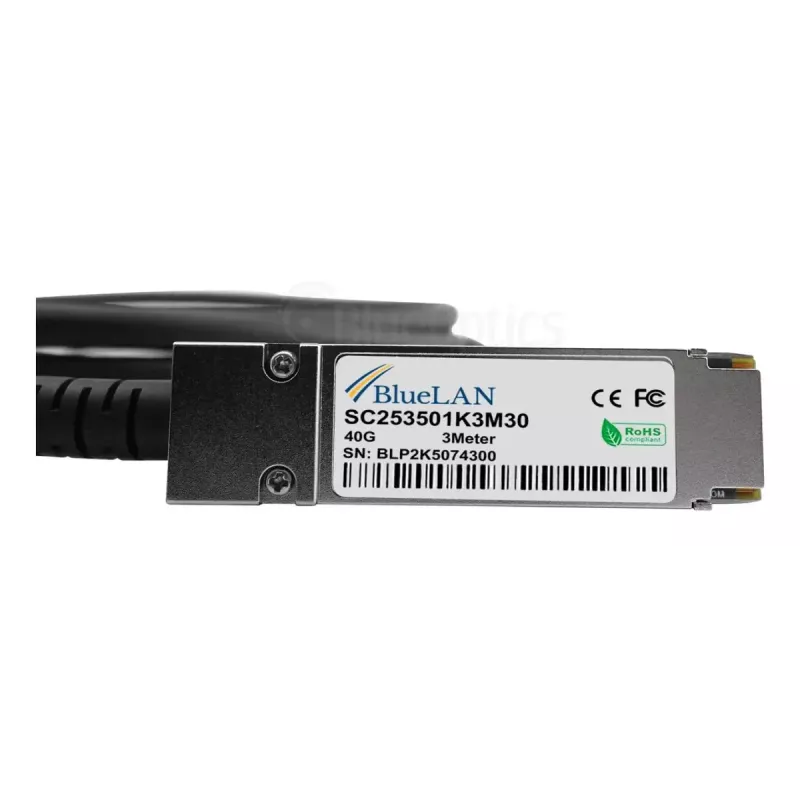

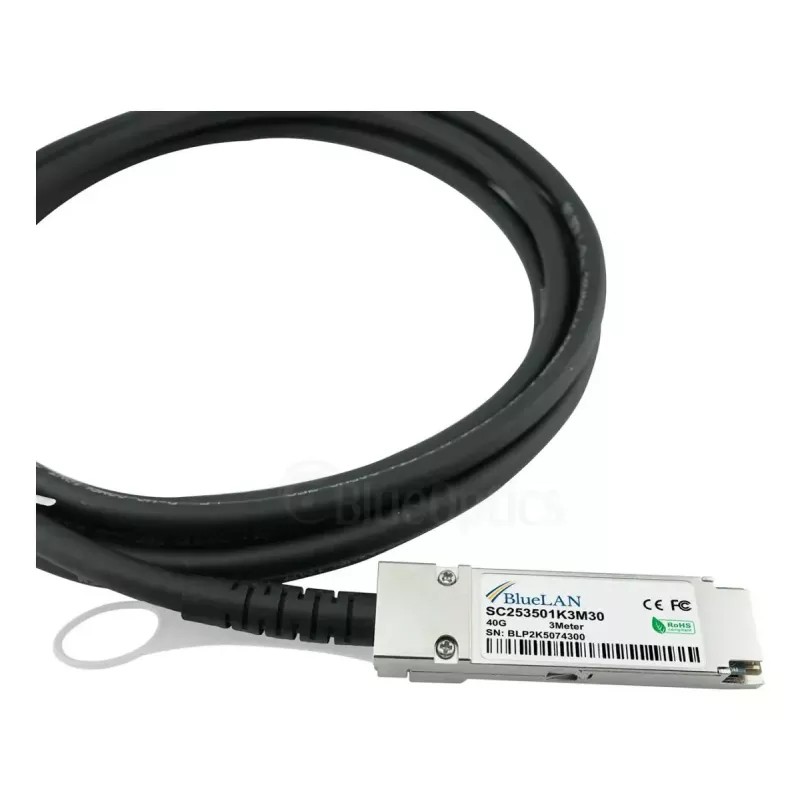

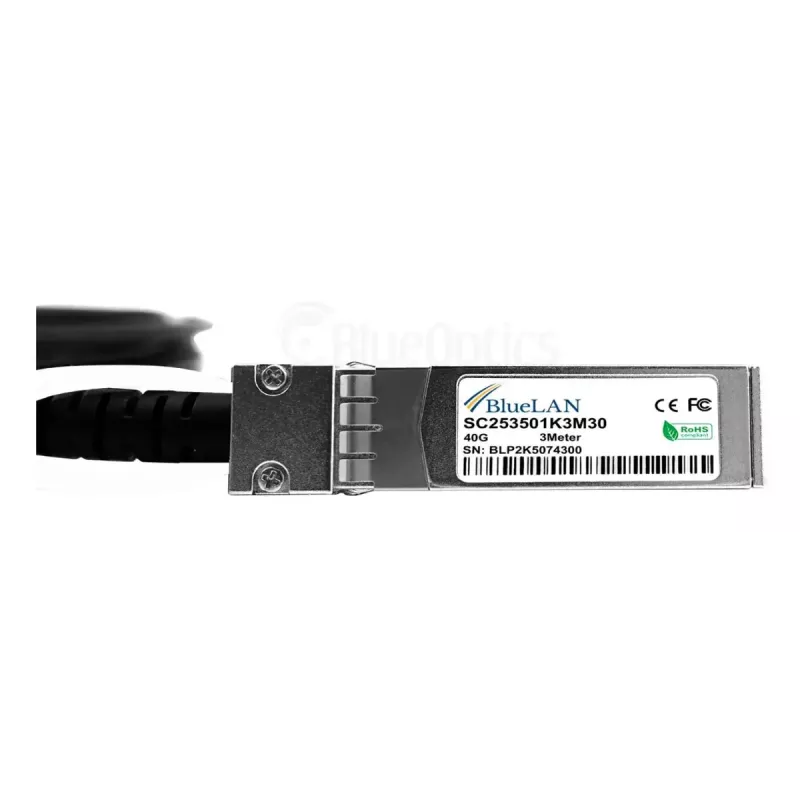

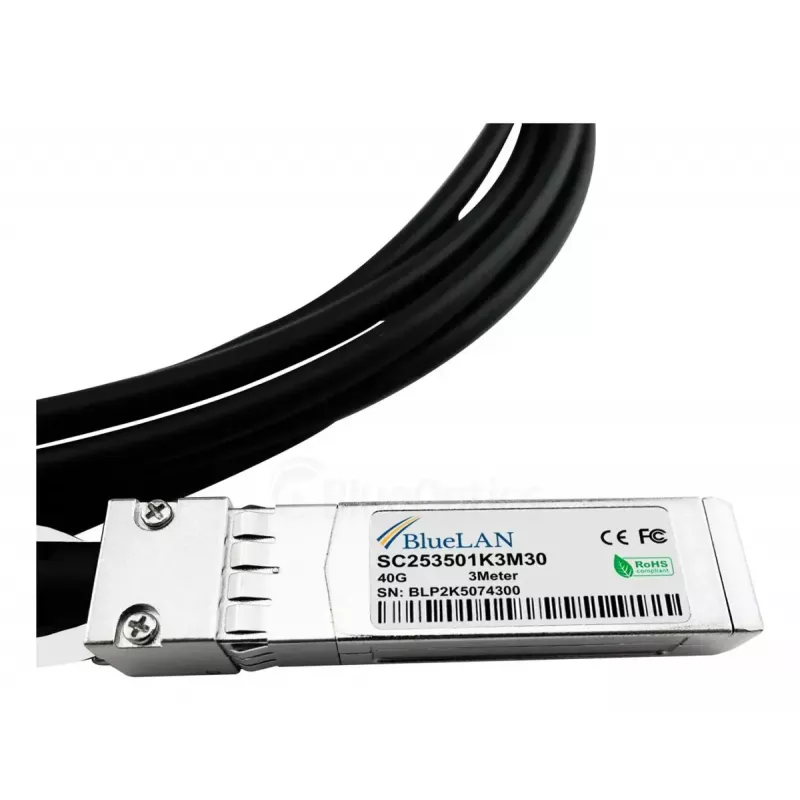

• Pistiku tüüp: QSFP (üks ots) kuni 4 × SFP+ (teine ots)
• Topoloogia: passiivne twinax-vask (jaotus-DAC)
• Toetatud andmeedastuskiirused: kuni 40 Gbit/s koondkiirus (4 × 10 Gbit/s rada)
• Juhtme ristlõige: 30 AWG
• Standarditele vastavus: MSA (QSFP jaotus-DAC), sobib 40GBase-CR4 / 4x10GBase-CR jaoks
• Tüüpilised rakendused: Ethernet, FCoE, Fibre Channel ja InfiniBand lühiühendused

Kasutamine

Paigaldage kaabel, sisestades QSFP-pistiku lähteseadme QSFP-porti ja neli SFP+-pistikut sihtseadme portidesse, veendudes, et orientatsioon on õige ja ühendus on kindel. Kasutage seda passiivset DAC-kaablit ainult lühikese vahemaa ühenduste jaoks (kuni 3 m) ning kontrollige, et mõlemad seadmed toetavad selgesõnaliselt passiivseid QSFP-4×SFP+ jaotuskaableid. Pärast füüsilist paigaldamist kontrollige mõlema seadme ühenduse läbirääkimist ja pordi konfiguratsiooni; vajadusel reguleerige kommutaatori või hosti seadeid, et lubada 40G/10G radade jaotusrežiimid.

Soovitused

Usaldusväärseks tööks vältige järske paindeid ja liigset tõmbepinget kaablile, jätke piisavalt lõtku, et vältida pistikute pinget, ja suunake kaabel elektromagnetiliste häirete allikatest eemale. Enne kasutuselevõttu kontrollige riistvara ühilduvust ja püsivara nõudeid ning testige iga ühendust sihtkeskkonnas. Kui on vaja pikemaid vahemaid või optilist isolatsiooni, valige passiivse twinax-lahenduse asemel sobiv aktiivne DAC või optilised transiiverid ja kiudkaablid.
