InfiniBand/kiudoptiline kaabel BlueOptics 49Y7889-BL 5 m QSFP 4xSFP+

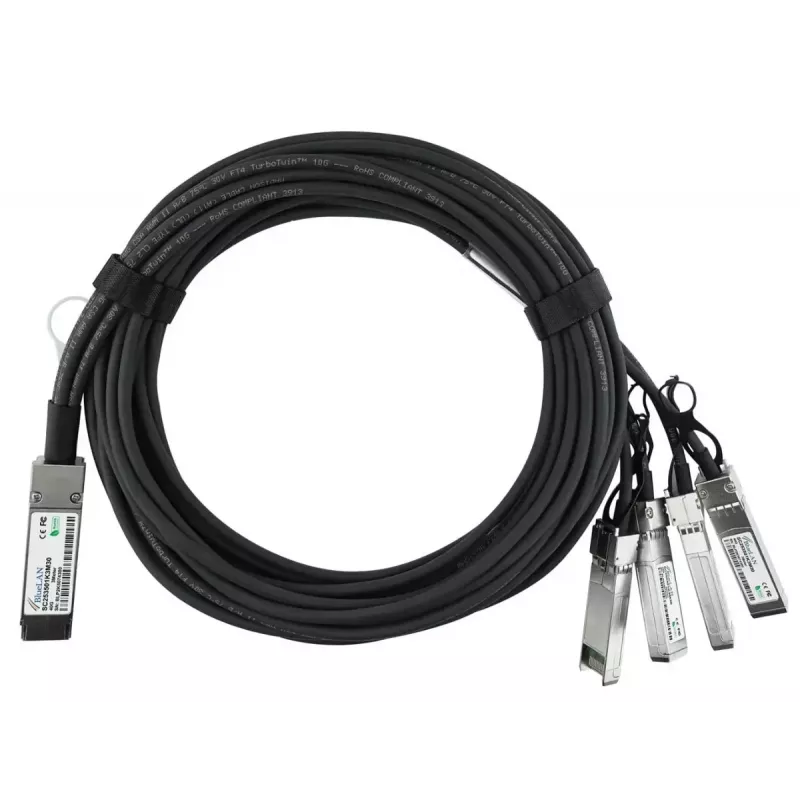

BlueOptics 49Y7889-BL on 5 m InfiniBand/kiudoptiline otseühenduskaabel, mille ühes otsas on QSFP-pistik ja teises neli SFP+-liidest. See on mõeldud lühimaa kiirete ühenduste jaoks riiulites ja kõrvutiasuvate riiulite vahel. See passiivne DAC (Direct Attach kaabel) toetab koondatud 40 Gbit/s linke 4x10G konfiguratsiooni kaudu ja ühildub süsteemidega, mis aktsepteerivad QSFP–4xSFP+ passiivseid twinax-ühendusi.

Eelised

See 5 m QSFP–4xSFP+ kaabel pakub kompaktset lahendust suure läbilaskevõimega ühendustele väikese latentsuse ja väikese energiatarbega. Selle passiivne twinax-disain ei vaja aktiivelektroonikat 10G-radade jaoks, kui seda kasutatakse ühilduvate portidega, mille tulemuseks on vähem rikkekohti ja väiksem töövõimsuse tarbimine. Kaabel on valmistatud MSA-spetsifikatsioonidele vastavate mõõtmetega ja kokku pandud tunnustatud komponenditarnijate osadest ning on mõeldud pakkuma usaldusväärset aastaringset tööd ja lihtsustatud riiulitaseme kaabeldust.

Sobib

• QSFP-toega lülitite või adapterite ühendamiseks mitme SFP+-pordiga samas riiulis või kõrvutiasuvates riiulites
• 40GBase-CR4 ja 4x10GBase-CR lühimaa ühendusteks
• Suure läbilaskevõimega linkidele Etherneti, FCoE ja InfiniBand jaoks andmekeskuste topoloogiates

Peamised tehnilised andmed

• Kaabli pikkus: 5 m

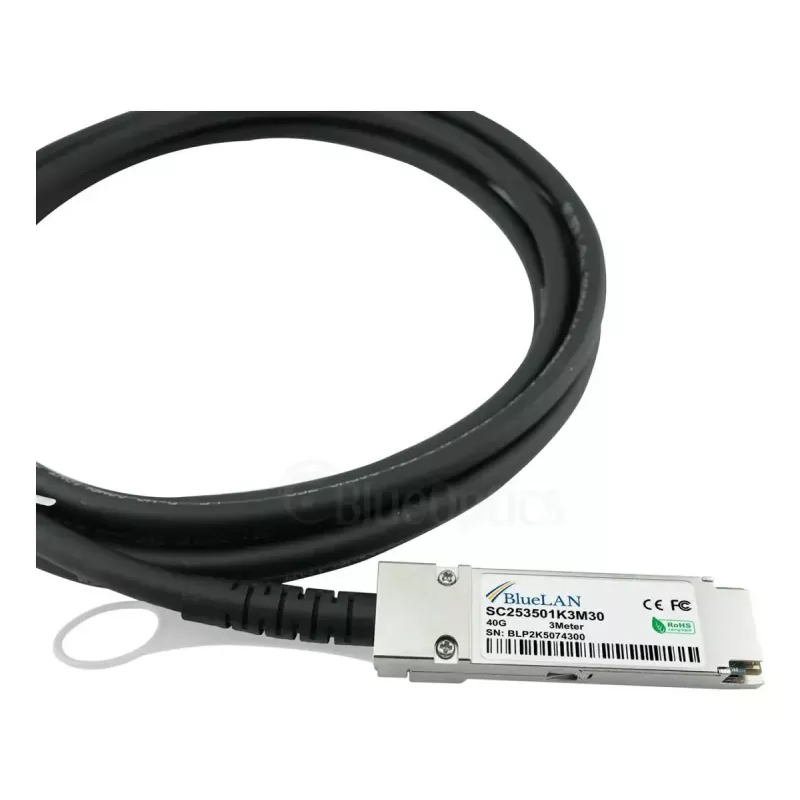

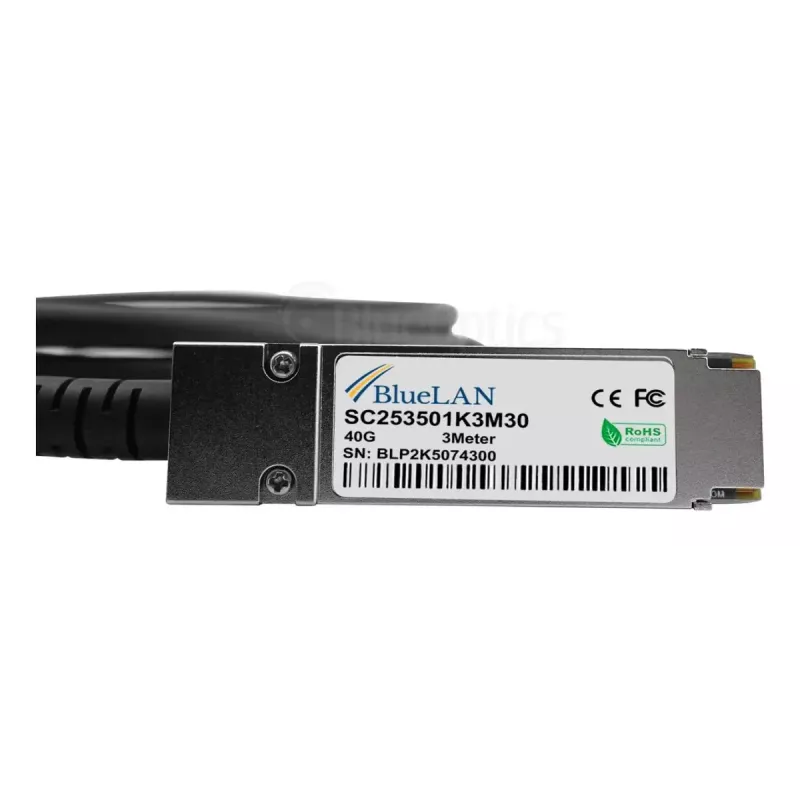

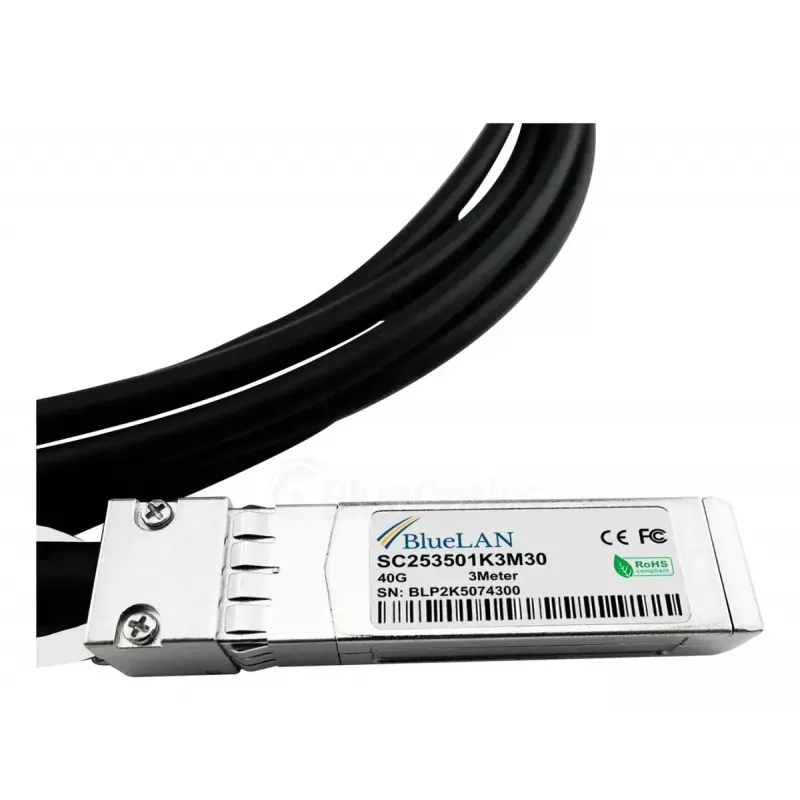

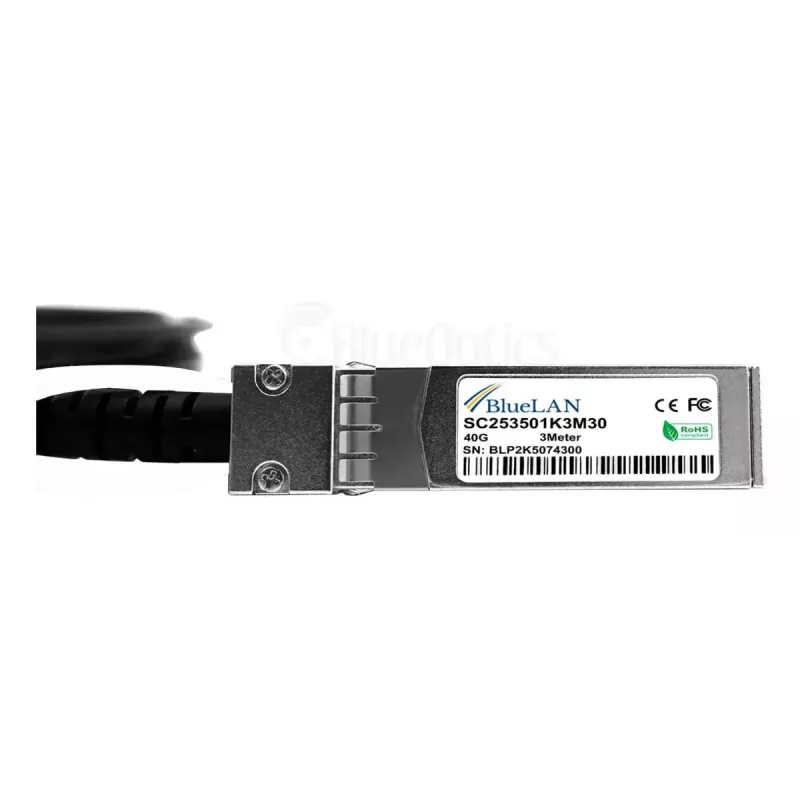

• Pistiku tüüp: QSFP (üks ots) kuni 4 × SFP+ (teine ots)
• Andmeedastuskiirus: koondatud kuni 40 Gbit/s (4 × 10 Gbit/s rada)
• Kaabli tüüp: passiivne twinax vask
• Traadi läbimõõt: 26 AWG
• Standarditele vastavus: MSA-ühilduvad QSFP/SFP+ mehaanilise liidese mõõtmed

Kasutamine

Paigaldage kaabel, sisestades QSFP-pistiku lähteseadme QSFP-porti ja neli SFP+-pistikut sihtseadme vastavatesse SFP+-portidesse, tagades iga pistiku õige suuna ja täieliku kinnitumise. Kasutage seda passiivset DAC-kaablit seal, kus riistvara ja püsivara selgesõnaliselt toetavad passiivseid QSFP–4xSFP+ otseühenduskaableid ja ettenähtud ülekandeprotokolli. Vältige järske painutusi pistikuotste lähedal, kinnitage vajalik tõmbekoormuse leevendus ning kontrollige lingi olekut ühendatud seadmete liidese indikaatorite või haldussüsteemi kaudu.

Soovitused

Usaldusväärseks tööks kontrollige enne kasutuselevõttu ühilduvust sihtlüliti, ruuteri või salvestusplatvormiga ning võimalusel testige ühte kaablit oma keskkonnas. Paigaldage riiulitesse või kõrvutiasuvate riiulite vahele, et püsida soovitatud lühimaa kauguse piires, ning hoidke kaabli marsruut vaba liigsest mehaanilisest pingest või elektromagnetiliste häirete allikatest.
