InfiniBand/kiudoptiline kaabel BlueOptics 49Y7886-BL 1 m QSFP 4xSFP+

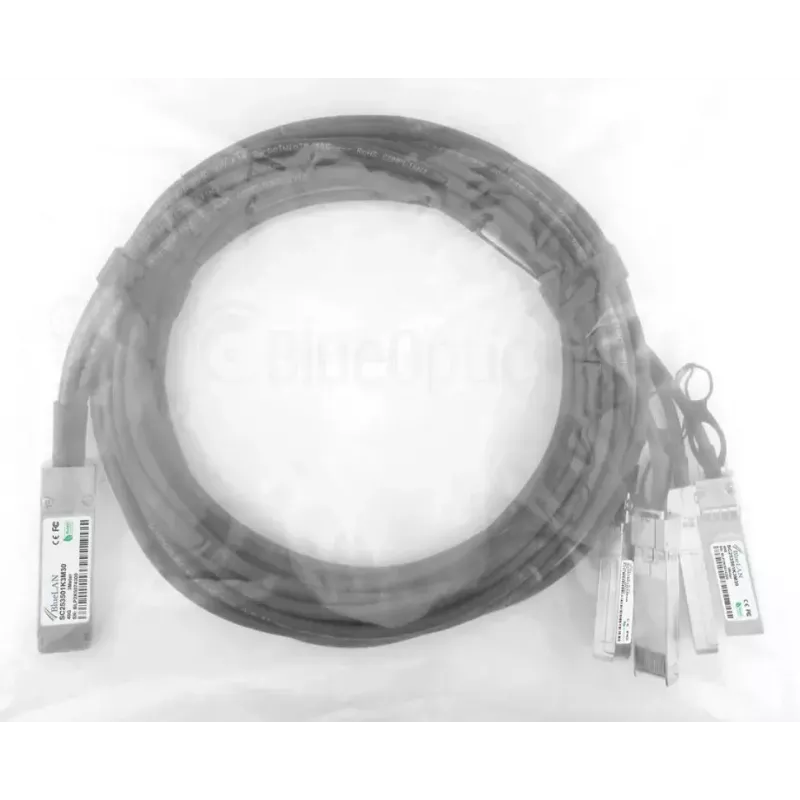

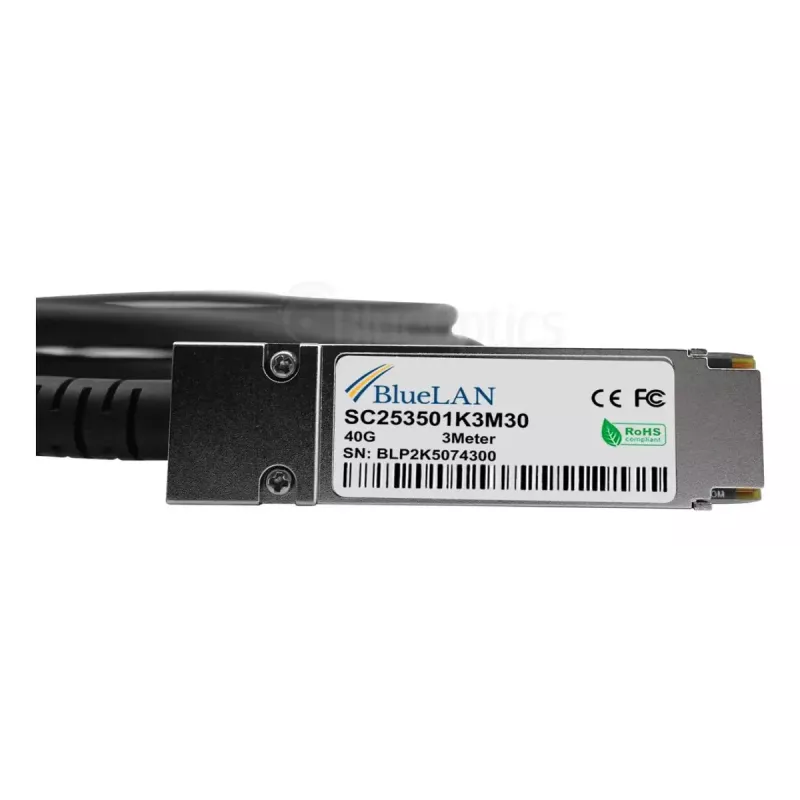

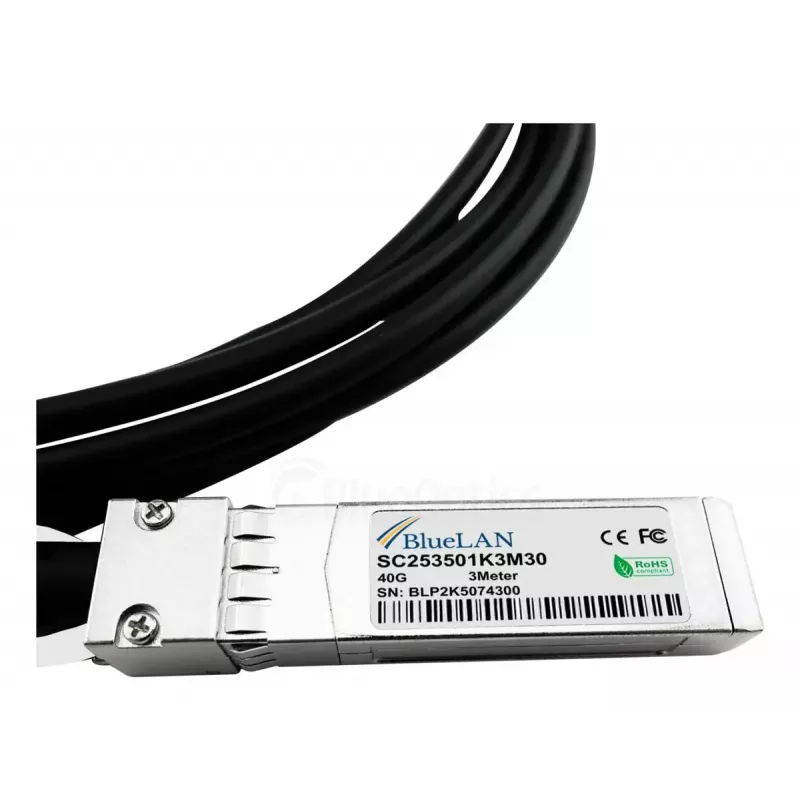

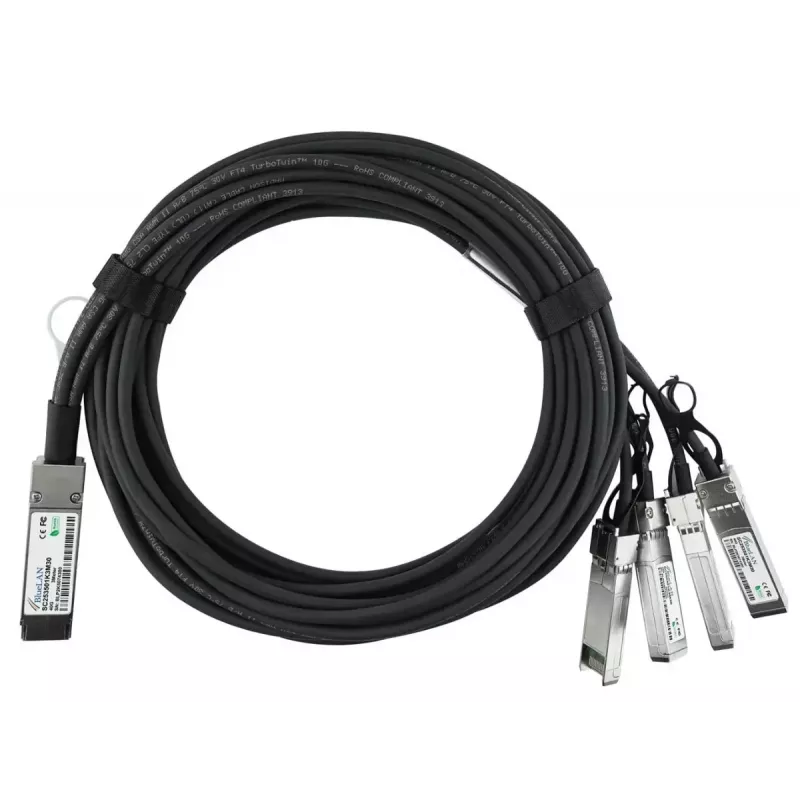

BlueOptics 49Y7886-BL on 1 m pikkune InfiniBand / kiudoptiline otseühenduskaabel, mille ühes otsas on QSFP-pistik ja teises otsas neli SFP+-pistikut. See kaabel on mõeldud lühikese ulatusega kiirete ühenduste jaoks riiulites ja külgnevates riiulites ning toetab 40GBase-CR4 ja 4×10GBase-CR elektrilist edastust. See ühildub riistvaraplatvormide ja transiiveritega, mis aktsepteerivad QSFP–4×SFP+ DAC-ühendusi. Kaabel on passiivne twinax-vaskkaabel 30 AWG juhtmetega ning järgib MSA juhiseid vormiteguri ja signaalide vastendamise osas.

Eelised

See 1 m QSFP–4×SFP+ kaabel pakub kompaktset ja väikese latentsusega ühendust lühikese vahemaa jaoks andmekeskustes. Passiivse otseühenduskaablina ei vaja see täiendavat toidet ega aktiivelektroonikat tavalise 10G liinitalitluse korral, vähendades energiatarvet ja soojuse teket. Disain vastab tööstusharu MSA spetsifikatsioonidele ja kasutab kvaliteetseid komponente, et tagada usaldusväärne signaali terviklikkus ja stabiilne jõudlus Etherneti, FCoE ja InfiniBand keskkondades kuni 40 Gbit/s määratud vahemaa ulatuses.

Sobib

• Kõrge tihedusega kommutaatoritevahelised ühendused riiuli sees
• Serveri ja kommutaatori ning salvesti ja kommutaatori vahelised lühikese ulatusega ühendused
• Agregatsioonipordid, mis nõuavad QSFP-d mitme SFP+ liiniga
• Keskkonnad, mis kasutavad 40GBase-CR4 või 4×10GBase-CR elektriliideseid

Peamised spetsifikatsioonid

• Kaabli pikkus: 1 meeter
• Pistikute tüübid: QSFP (üks ots) kuni 4×SFP+ (teine ots)
• Edastustüüp: passiivne twinax-vaskne otseühenduskaabel
• Toetatud protokollid: 40GBase-CR4, 4×10GBase-CR, Ethernet, FCoE, InfiniBand
• Juhtme ristlõige: 30 AWG
• MSA-ga vastavuses QSFP ja SFP+ viikude vastendus
• Tüüpiline kasutusjuht: lühikese ulatusega ühendused riiuli sees ja külgnevate riiulite vahel

Kasutamine

Paigaldage kaabel, sisestades QSFP-pistiku ühilduvasse QSFP-porti ja neli SFP+-pistikut vastavatesse sihtseadmete SFP+-portidesse. Veenduge, et mõlemad otsad on täielikult kohal ja et ühendatud seadmed toetavad passiivset QSFP–4×SFP+ DAC-tööd ning kavandatud protokolli (näiteks 40GBase-CR4 või 4×10GBase-CR). Passiivseks tööks ei ole vaja välist toidet ega transiiverimooduleid. Pärast ühendamist kontrollige ühenduse olekut ja kiirust ühendatud seadmete haldusliideste kaudu.

Soovitused

Kasutage seda kaablit lühikeste fikseeritud ühenduste jaoks riiulite sees või külgnevate riiulite vahel; vältige selle vedamist pikkades kaablirennides või pikkade vahemaade taha, kus sumbumine ja signaali terviklikkuse nõuded ületavad selle disaini. Enne kasutuselevõttu kontrollige riistvara ühilduvust seadme müüja dokumentatsiooniga ja pärast paigaldamist tehke ühenduse test.
