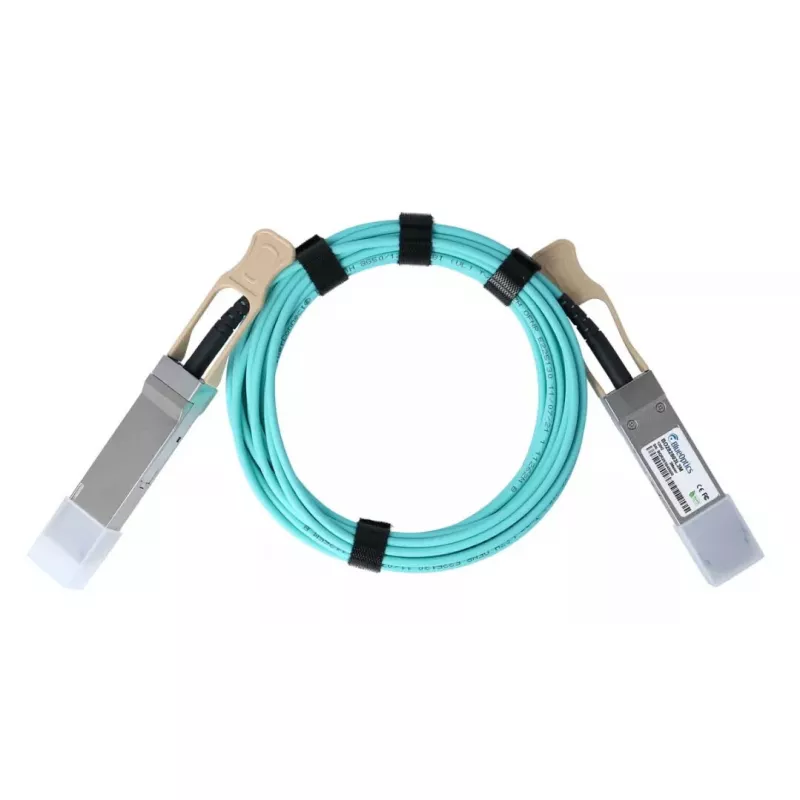

InfiniBand/kiudoptiline kaabel BlueOptics 470-ABOB-BO QSFP28 AOC 10 m Aqua

BlueOptics 470-ABOB-BO QSFP28 AOC on 10 m pikkune Aqua värvi aktiivne optiline kaabel (AOC), mis on mõeldud kiirete InfiniBand- ja kiudoptiliste ühenduste jaoks. Mõlemas otsas QSFP28-pistikutega kaabel toetab 100GBASE-SR4-ühilduvat edastust ning on ette nähtud madala latentsuse ja suure ribalaiusega linkideks andmekeskustes ja suure jõudlusega andmetöötluskeskkondades. Selle aktiivne optiline disain edastab ja võtab vastu optilisi signaale integreeritud transiiverite kaudu ning Aqua ümbris võimaldab tihedates kaabelduskeskkondades hõlpsat tuvastamist.

Eelised

AOC disain tagab pika ulatusega suure ribalaiusega ühenduse ja vähese elektromagnetiliste häirete mõju, kuna optiline edastus on EMI suhtes immuunne. MSA nõuetele vastava QSFP28 vormiteguri spetsifikatsioonide järgi ehitatud kaabel sisaldab integreeritud optilisi ja elektroonilisi komponente, mis on valitud stabiilsuse ja pika kasutusea tagamiseks. Integreeritud digitaalne diagnostika (DDM/DOM) võimaldab reaalajas jälgida selliseid parameetreid nagu temperatuur, saate- ja vastuvõtuvõimsus ning toitepinge, kui host-riistvara seda toetab. Aqua värv ja 10 m pikkus võimaldavad praktilist marsruutimist serveririiulite sees ja vahel.

Sobib

• Suure jõudlusega andmetöötlusklastritele ja GPU-ühendustele
• Andmekeskuse riiuliülesstele ja rea lõpu ühendustele
• Kommutaatoritevahelistele ja kommutaatori-serveri 100 Gb/s linkidele
• Madalat latentsust nõudvatele salvestusmassiividele ja SAN-ühendustele
• Keskkondadele, kus on vajalik immuunsus elektromagnetiliste häirete suhtes

Peamised spetsifikatsioonid

• Kaabli pikkus: 10 m
• Kaabli tüüp: aktiivne optiline kaabel (AOC)
• Pistiku tüüp: QSFP28 QSFP28-le
• Nominaalne andmeedastuskiirus: 100 Gb/s (100GBASE-SR4 ühilduv)
• Värv: Aqua
• Toetab digitaalset diagnostikat (DDM/DOM), kui host seda funktsiooni toetab

Kasutusjuhend

Veenduge, et mõlemad host-pordid toetavad QSFP28 mooduleid ja nõutavat 100GBASE-SR4 protokolli. Joondage QSFP28 pistiku riivid pordiga ja sisestage, kuni riiv haakub; veenduge, et mehaaniline ja optiline ühendus on kindel. DDM/DOM jälgimiseks lubage diagnostika aruandlus host-süsteemi haldusliideses, kui see on toetatud. Marsruutige kaabel nii, et väldite järske painutusi ja mehaanilist pinget; optilise jõudluse säilitamiseks järgige riiuli või kaablihaldussüsteemi määratud minimaalset painderaadiust.

Soovitused

Käsitsege AOC-d pistikukorpustest ja vältige kaabli ümbrisest tõmbamist. Paigaldage puhastes keskkondades ja hoidke pistikuotsad kaitstuna kuni lõpliku ühenduseni. Kontrollige hosti ühilduvust ja võimaluse korral testige pärast paigaldamist lingi olekut ja DDM/DOM telemeetriat, et kinnitada oodatavad saate- ja vastuvõtuvõimsuse ning temperatuuri parameetrid.
