InfiniBand/kiudoptiline kaabel BlueOptics 3HE13897AA-2-BO 2 m LC/APC

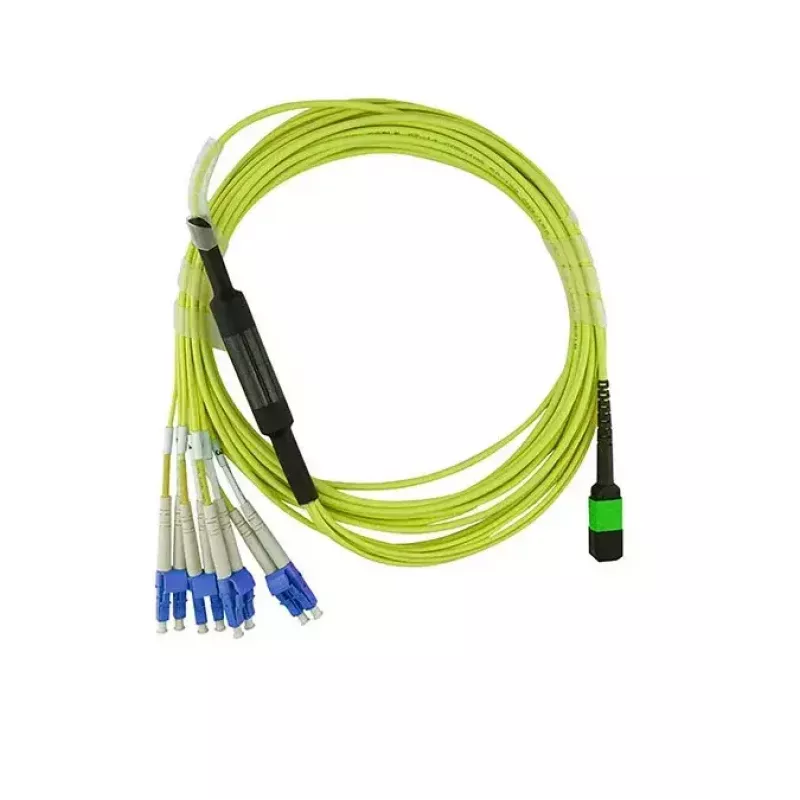

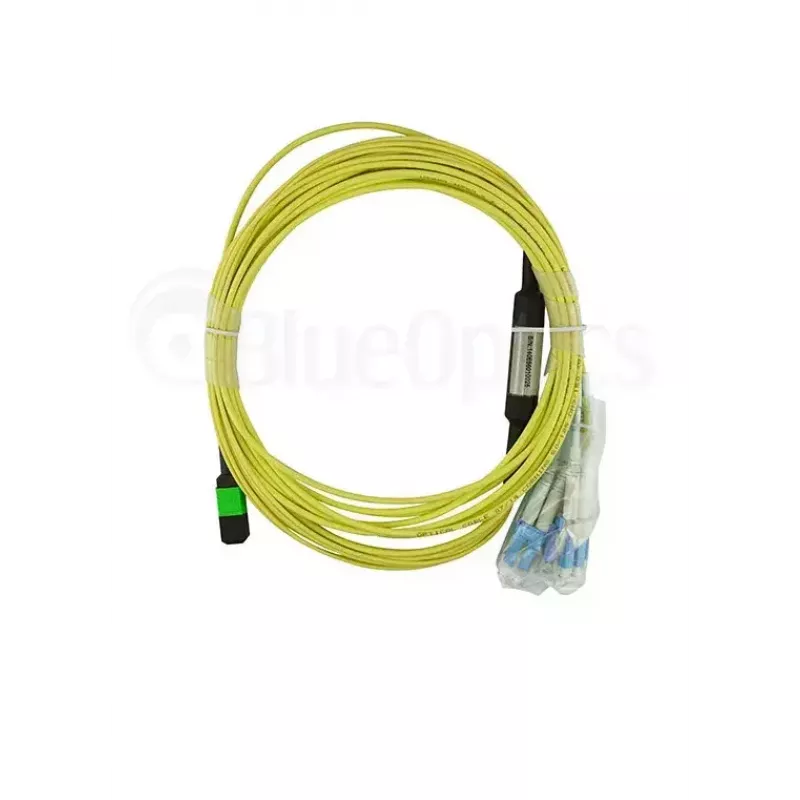

BlueOptics 3HE13897AA-2-BO on 2 m pikkune kiudoptiline kaabel, mis on mõeldud InfiniBand ja kiudkanal keskkondadesse. Ühes otsas on MPO-pistik ja teises neli LC/APC-pistikut, mis võimaldavad kompaktseid mitmekiulisi ühendusi ja täisdupleks sidet. Kaabel kasutab G.657.A1 ühemoodikiudu 9 µm südamiku läbimõõduga, pakkudes madalat sumbuvust ja usaldusväärset signaaliedastust lühikeste kuni keskmiste lingikaughaarde jaoks andmekeskuse ja võrgutaristu seadistustes.

Eelised

See kiudoptiline koost ühendab MPO mitmekiulise tiheduse LC/APC täppisterminatsioonidega, et toetada kiiret andmeedastust ja lihtsustatud ühendamist. G.657.A1 kiu kasutamine parandab paindevõimet võrreldes vanemate ühemooditüüpidega, vähendades signaalikadu marsruuditud või alusel paigaldatud paigaldistes. Selle 2 m pikkus sobib ühendamiseks kõrvutiasuvate riiulite vahel või seadmekappides, hoides kaablihalduse korras ja minimeerides üleliigset lõtku.

Sobib

• InfiniBand ühendused ja suure jõudlusega andmetöötlusklastrid
• Andmekeskuste ühenduspaneelid ja selgroog-lehe võrgutopoloogiad
• Kiudkanal salvestusvõrgu lingid
• Kappidevahelised või riiuli ja seadme vahelised ühendused, kus on vaja MPO-LC/APC muundamist

Peamised spetsifikatsioonid

• Kaabli pikkus: 2 m
• Kiu tüüp: G.657.A1 ühemoodikiud
• Südamiku läbimõõt: 9 µm

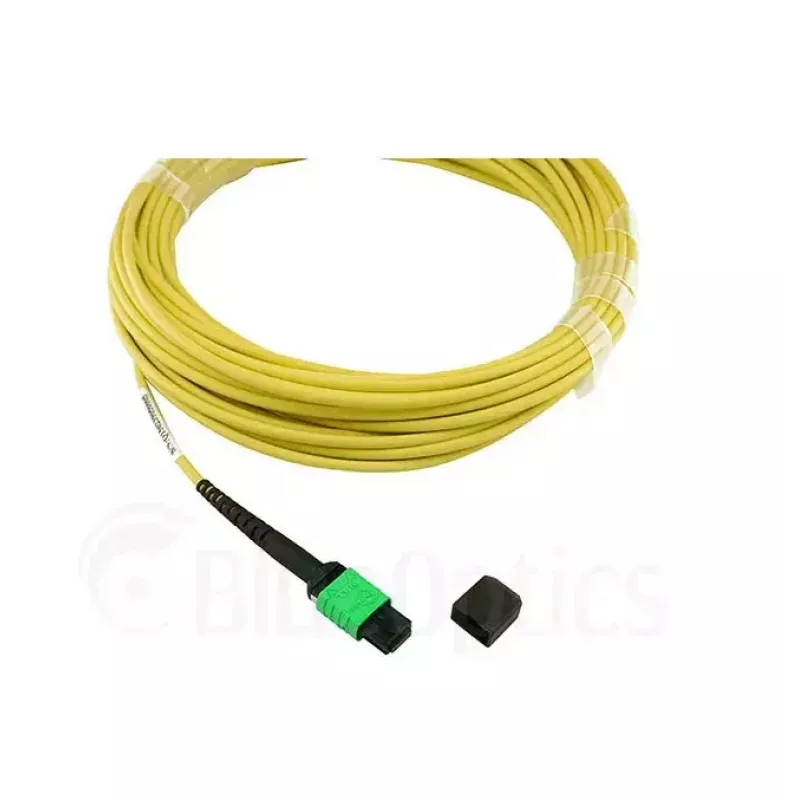

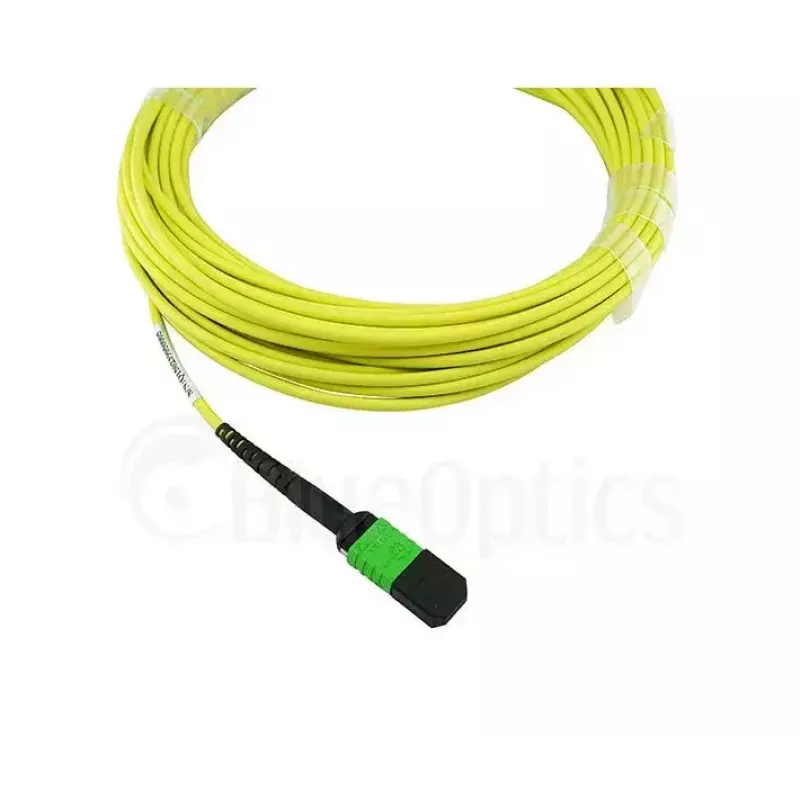

• Pistik A: MPO mitmekiuline pistik

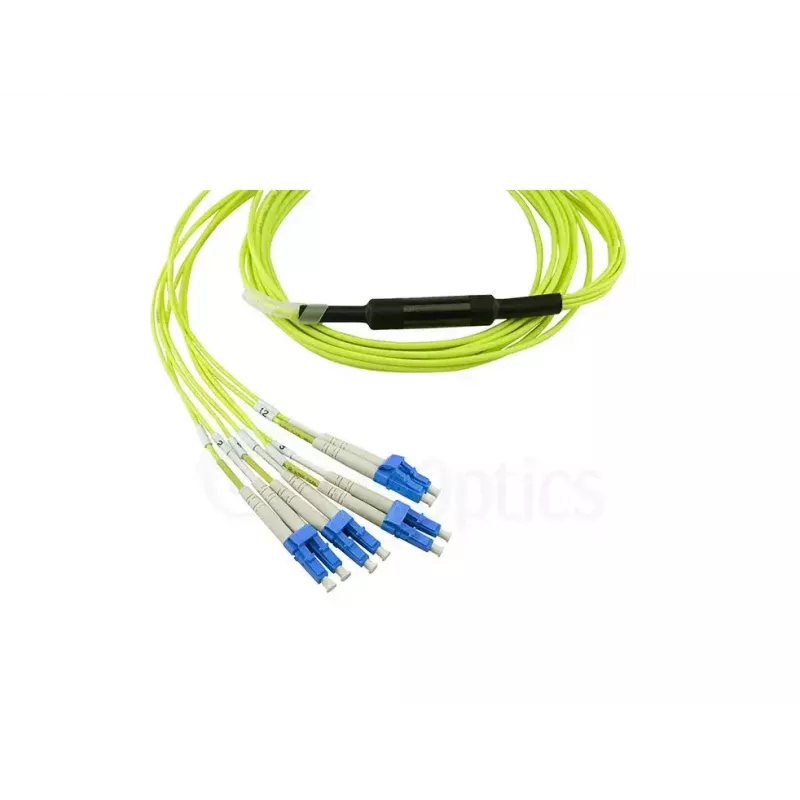

• Pistik B: 4 × LC/APC pistikut
• Edastus: täisdupleks mitmekiuline
• Tüüpiline kasutus: lühikesed kuni keskmised lingikaughaarded riiulites ja kappides

Kasutamine

Suunake kaabel mööda ettenähtud kaablirendeid või kapihalduskanaleid, et vältida järske painutusi ja mehaanilist pinget. Sisestage MPO-pistik vastavasse MPO-porti, tagades õige sobitus ja orientatsioon; ühendage LC/APC otsad sihtseadme või ühenduspaneeli LC/APC-pesadesse, jälgides polaarsust täisduplekstöö jaoks. Kontrollige pistiku otsapindu enne paigaldamist ja kasutage tolmukorke, kui pistikud pole ühendatud, et kaitsta APC poleeritud otsapindu.

Soovitused

Parima jõudluse tagamiseks hoidke painderaadiused suuremad kui tootja miinimum G.657.A1 kiu jaoks, hoidke pistikud puhtad sobivate kiudude puhastusvahenditega ja kinnitage kaablid, et vältida liikumist või pinget, mis võiks mõjutada optilist kadu. Kasutage seda MPO-4xLC/APC koostu seal, kus on vaja kompaktset mitmekiulist harundust tihedate magistraalliinide ja seadmepesade vahel.
