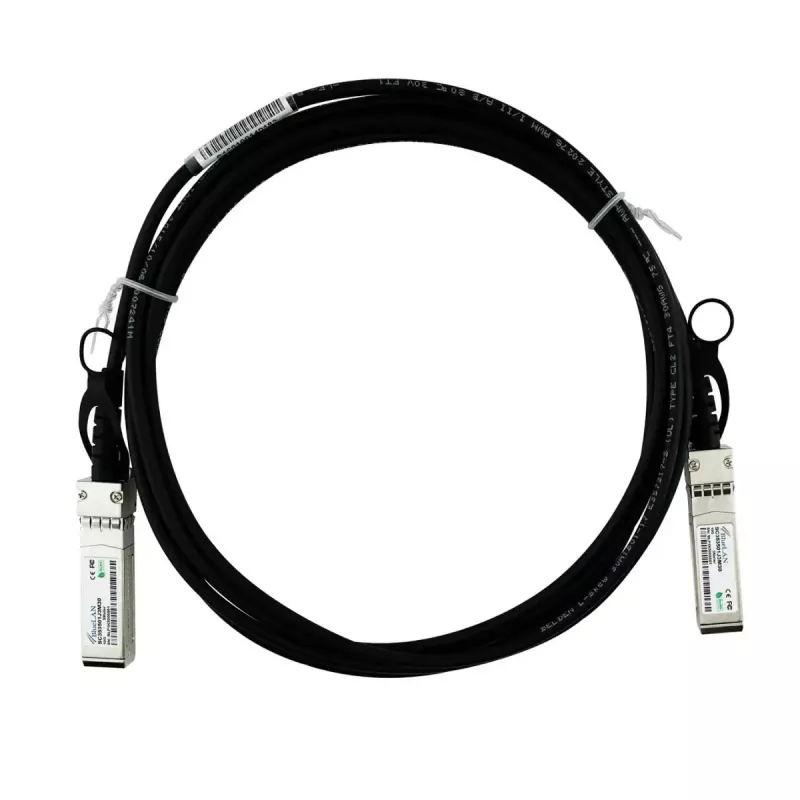

InfiniBand/kiudoptiline kaabel BlueOptics 0231A0AL-3C-BL 1 m SFP+ SFP+ DAC must

BlueOptics 0231A0AL-3C-BL on 1 m otseühenduskaabel (DAC) SFP+ pistikuga SFP+ pesasse, mis on mõeldud 10G ühendustele riiulis ja kõrvuti asuvates riiulites. See on passiivne twinax-vasklahendus, mis ühildub standardsete SFP+ portidega ning toetab Etherneti, Fibre Channel over Ethernet (FCoE) ja InfiniBand-rakendusi kiirusel kuni 10 Gbit/s kuni 1 meetri kaugusel. Kaabel on ette nähtud lühimaa- ja kiireteks ühendusteks lülitite, ruuterite, salvestussüsteemide ja muude andmekeskuse seadmete vahel, mis toetavad SFP+ passiivseid DAC-e.

Eelised

See passiivne DAC pakub väikest energiatarvet ja madalat latentsust võrreldes aktiivsete optiliste transiiveritega, mistõttu sobib see tihedate riiulipaigaldiste jaoks, kus on vaja lühikesi elektriühendusi. See on valmistatud tööstusstandarditele (MSA) vastavate mõõtmetega, kasutades kvaliteetseid twinax-juhtmeid (30 AWG), ning tagab stabiilse 10G jõudluse toetatud protokollide jaoks. Passiivne disain vähendab komponentide keerukust ja võimalikke rikkekohti, samas kui ühilduvustestimine tagab nõuetekohase töö suuremate riistvaraplatvormidega, mis aktsepteerivad SFP+ otseühenduskaableid.

Sobilik

• Lühimaa 10G server-lüliti või lüliti-lüliti ühendused riiulites
• Otseühenduslingid kõrvutiasuvate riiulite vahel andmekeskustes
• Suure läbilaskevõimega salvestusühenduvus ja SAN-lingid, kasutades FCoE-d või Fibre Channelit
• InfiniBand või muud 10G võrgurakendused, kus toetatakse SFP+ passiivseid DAC-e

Peamised spetsifikatsioonid

• Pistiku tüüp: SFP+ isane SFP+ isasele
• Kaabli tüüp: Passiivne twinax-vaskkaabel (DAC)
• Pikkus: 1 m
• Andmeedastuskiirus: kuni 10 Gbit/s
• Juhtme läbimõõt: 30 AWG
• Toetatud rakendused: Ethernet, FCoE, Fibre Channel, InfiniBand
• Vastavus: MSA-le vastav mehaaniline ja elektriline liides

Kasutamine

Ühendage üks SFP+ pistik esimese seadme SFP+ porti ja teine pistik teise seadme SFP+ porti. Veenduge, et mõlemad seadmed toetavad passiivseid SFP+ otseühendusega twinax-kaableid ning et konfigureeritud ühenduse sätted (kiirus ja protokoll) vastavad kavandatud kasutusele. Passiivse DAC-i jaoks ei ole vaja välist toidet ega transiiverimooduleid; ühenduse läbirääkimised ja protokollihaldust teostavad ühendatud riistvarad. Pärast paigaldamist kontrollige seadme haldusliidese kaudu ühenduse olekut ja vealoendureid.

Soovitused

Kasutage seda 1 m passiivset SFP+ DAC-i lühimaasidega riiulisisesteks või kõrvutiasuvate riiulite vahelisteks ühendusteks, et saavutada kuluefektiivsed 10G ühendused. Vältige teravaid painutusi ja kaablite ning pistikute liigset mehaanilist koormust; järgige tootja soovitatud painderaadiust. Enne kasutamist kontrollige ühilduvust oma lüliti või serveri tootjaga ja pärast paigaldamist testige ühendust stabiilse töö tagamiseks.
