InfiniBand / fiiberoptiline kaabel BlueOptics SFPPQSFP28-05-BL 5 m QSFP 4xSFP+

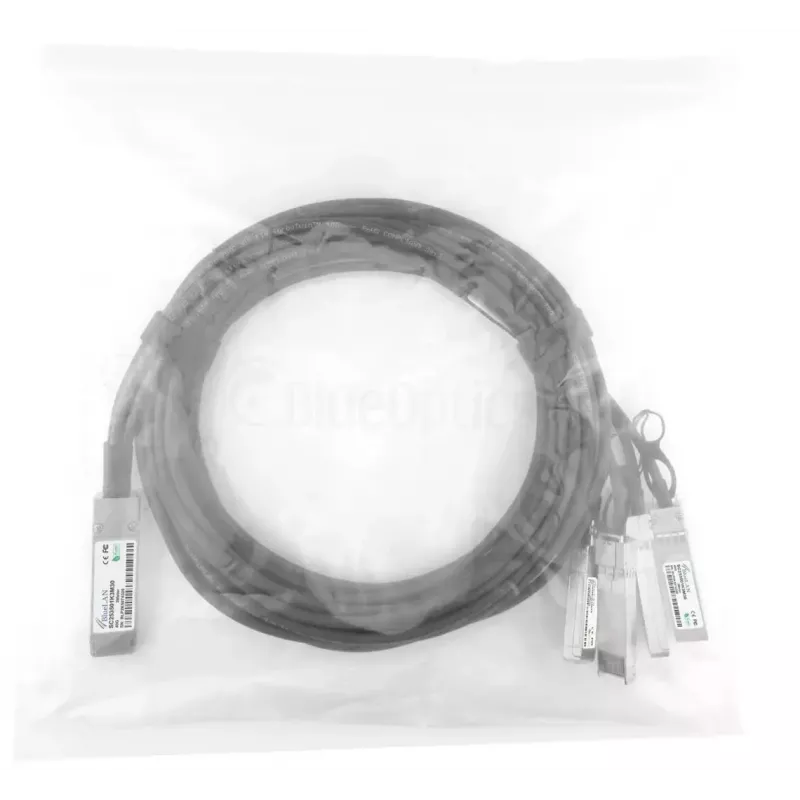

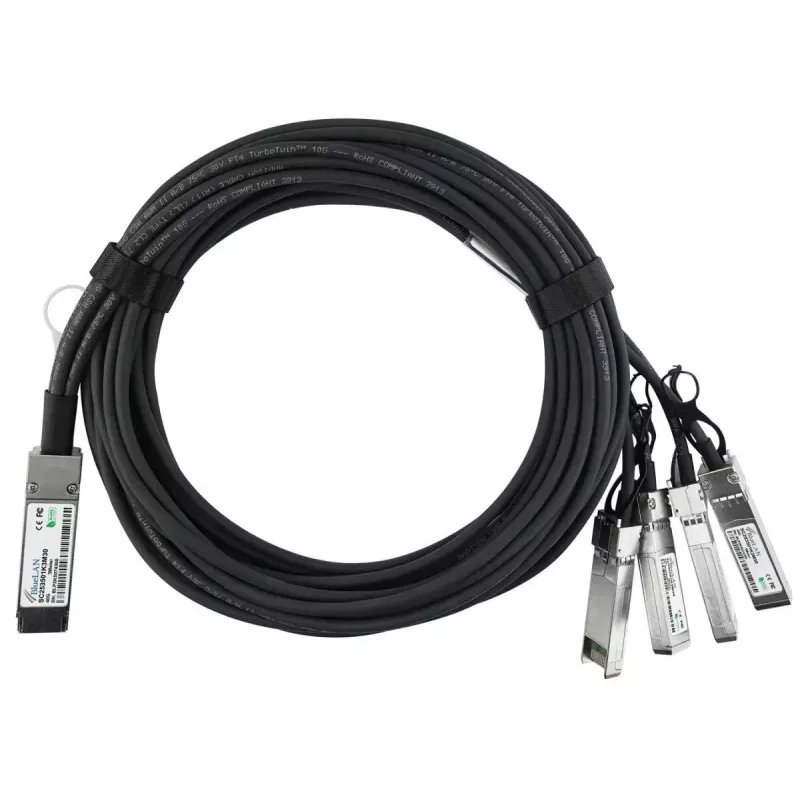

BlueOptics SFPPQSFP28-05-BL on 5 m pikkune InfiniBand / fiiberoptiline otseühenduskaabel, mille ühes otsas on QSFP pistik ja teises otsas neli SFP+ pistikut. See on mõeldud lühikese ulatusega kiirete ühenduste jaoks riiulites ja külgnevates riiulites. See passiivne twinax-stiilis koost toetab mitme rajaga ühendusi ja on ette nähtud kasutamiseks seal, kus on vaja kompaktset ja väikese latentsusega vask- või ühilduvat lahendust. Isane-isane konfiguratsioon võimaldab lihtsat ühenduvust lülitite, ruuterite, salvestussüsteemide ja muu riistvara vahel, mis toetavad QSFP kuni 4xSFP+ otseühendusi.

Eelised

Kaabel toetab koondatud linkide kiirust kuni 40 Gbit/s 5 m pikkusel, kasutades QSFP kuni 4xSFP+ topoloogiat, mis sobib InfiniBand, Etherneti ja seotud protokollide jaoks, kui hosti riistvara toetab passiivseid otseühenduslahendusi. Selle 26 AWG juhtme suurus ja MSA-le vastav vormitegur tagavad prognoositavad elektrilised omadused lühimaaühendusteks. Passiivne konstruktsioon tähendab, et kaablis endas ei ole vaja välist toidet, mille tulemuseks on madal energiatarve ja vähem rikkekohti. Ühilduvustestimine ja kvaliteetsete komponentide kasutamine aitavad kaasa stabiilsele jõudlusele ja pikale kasutuseale.

Sobib

• Lühimaaühendused andmekeskuse riiulites ja külgnevate riiulite vahel
• 40GBase-CR4 ja 4x10GBASE-CR rakendused, kus on vaja QSFP kuni 4xSFP+ ühenduvust
• Suure jõudlusega andmetöötlus- ja InfiniBand võrguühendused
• Ühendused lülitite, ruuterite ja salvestussüsteemide vahel, mis toetavad passiivseid DAC kooste

Peamised tehnilised andmed

• Kaabli pikkus: 5 meetrit

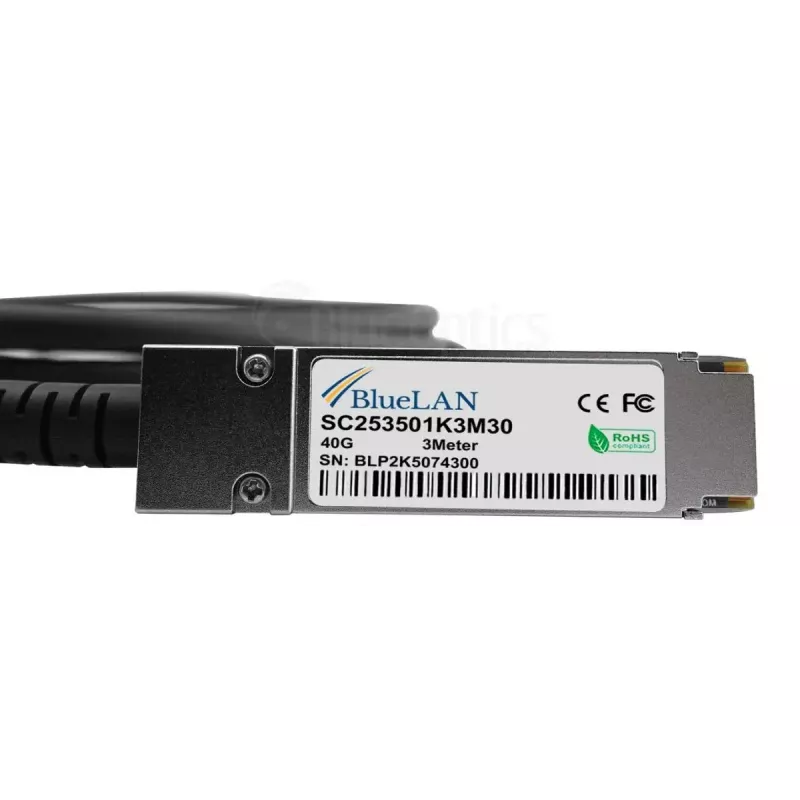

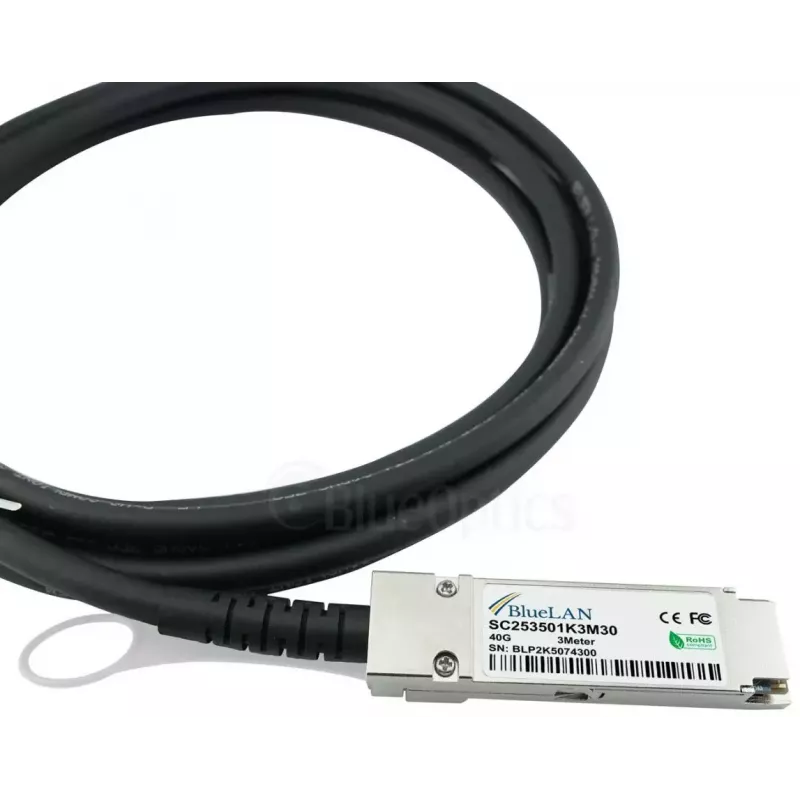

• Pistik A: QSFP (isane)

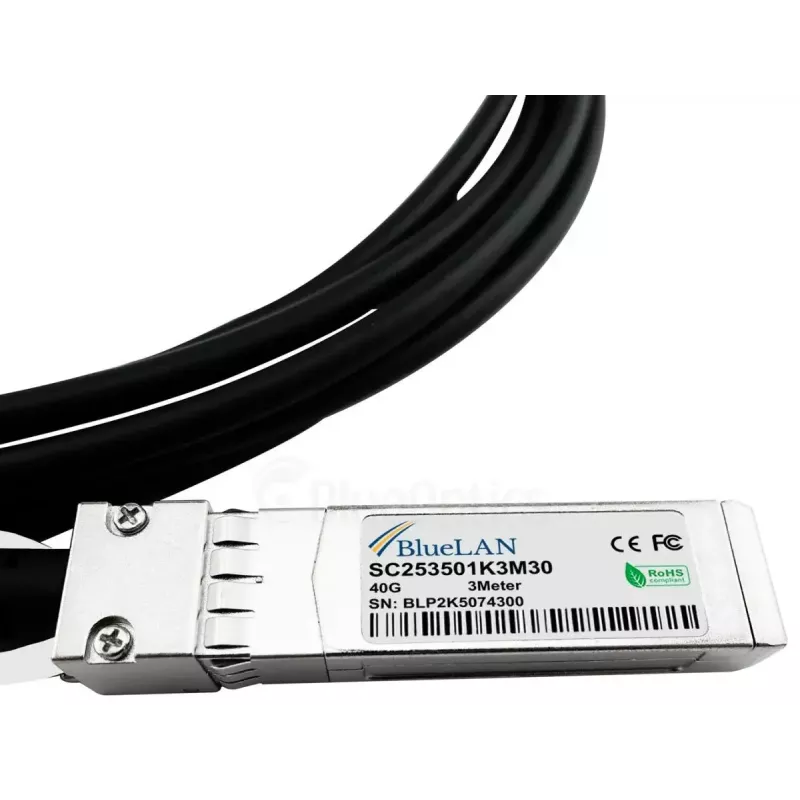

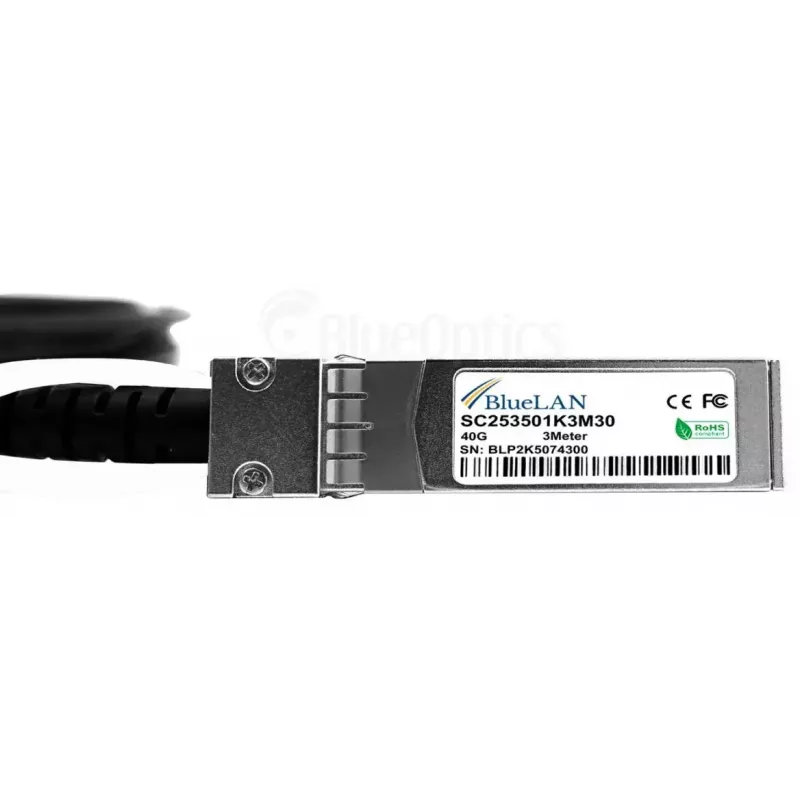

• Pistik B: 4 × SFP+ (isane)
• Maksimaalne koondatud andmeedastuskiirus: kuni 40 Gbit/s 5 m lingil (4×10G rada)
• Kaabli tüüp: passiivne otseühendusega twinax-stiilis vaskkoost
• Juhtme mõõt: 26 AWG
• Vormitegur: MSA-le vastav QSFP kuni 4×SFP+ harutamine

Kasutamine

Paigaldage QSFP ots hostiseadme QSFP porti ja sisestage neli SFP+ otsa vastuvõtvate seadmete vastavatesse SFP+ portidesse või vastupidi, sõltuvalt süsteemi ülesehitusest. Veenduge, et mõlemad seadmed toetavad ametlikult passiivseid QSFP-kuni-4xSFP+ otseühendusi ja soovitud protokolli (näiteks 40GBase-CR4 või 4×10GBASE-CR). Suunake kaabel nii, et vältida järske painutusi ja mehaanilist pinget, hoides pikkust kindlaksmääratud 5 m piires, et tagada usaldusväärne signaali terviklikkus. Kaablis endas ei ole vaja lisatoiteallikat ega transiiveri mooduleid; lingi konfigureerimine võib nõuda hostipoolseid seadeid või püsivara, mis tunneb ära passiivsed DAC ühendused.

Soovitused

Enne paigaldamist kontrollige ühilduvust konkreetse lüliti, ruuteri või salvestusmudeliga ja pärast ühendamist testige linki. Parimate tulemuste saavutamiseks kasutage kaablit lühikestes riiulitevahelistes või riiulisisestes ühendustes kuni 5 m, vältige pistikute lähedal tugevaid painutusi ja veenduge, et võrguportid oleksid konfigureeritud soovitud koondatud lingi kiiruse ja protokolli jaoks.
