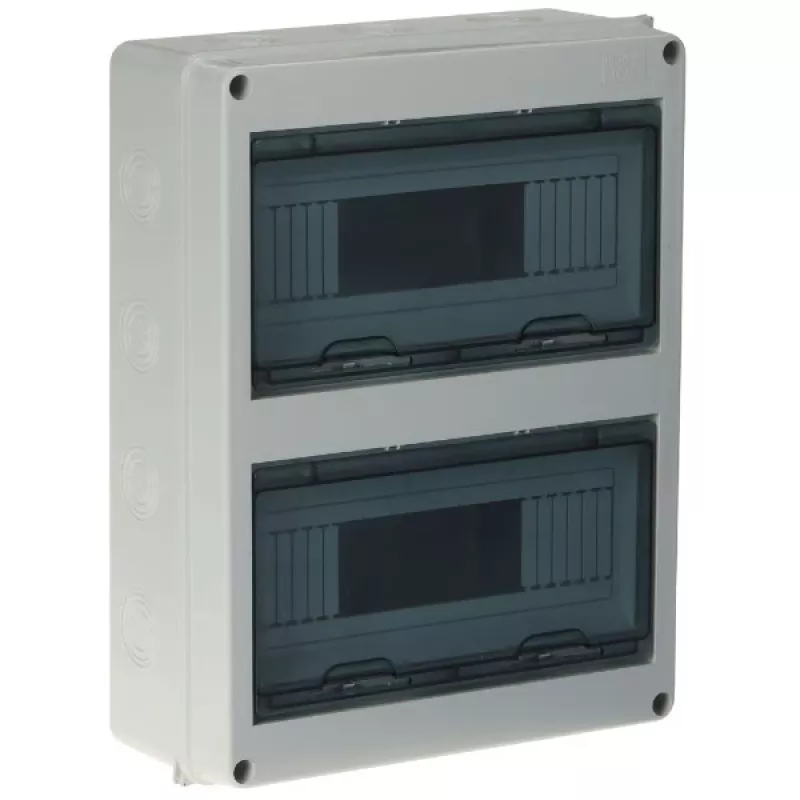

HT-24 Pindpaigaldatav hermeetiline jaotuskilp, 24 moodulit, IP65, hall

Elektripaigaldised tolmustes, niisketes või välistingimustes nõuavad korpuseid, mis kaitsevad komponente niiskuse ja mehaaniliste mõjude eest. HT-24 hermeetiline jaotuskilp vastab sellele vajadusele tugeva IP65-kaitseklassiga korpusega, tagades usaldusväärse kaitse kaitselülititele, rikkevoolukaitselülititele ja muudele modulaarsetele seadmetele keerulistes tingimustes.

Kellele see on mõeldud

See jaotuskilp on mõeldud elektrikutele, kilpide ehitajatele ja rajatiste halduritele, kes vajavad usaldusväärset pindpaigaldatavat korpust elamu-, äri- või kergtööstuslike rakenduste jaoks. See sobib eriti hästi kohtadesse, kus tolm, pritsiv vesi või füüsiline kontakt kujutavad ohtu elektrilistele komponentidele.

Peamised omadused

• 24-mooduli mahutavus kahes reas, 12 moodulit reas, mahutab laias valikus DIN-liistu seadmeid.
• IP65 kaitse tolmu ja veejugade eest, sobib välistingimustesse või pesualadele.
• Läbipaistev polükarbonaadist uks võimaldab paigaldatud seadmete visuaalset kontrolli ilma korpust avamata.
• Löögikindlus IK07, tagab vastupidavuse mehaanilistele löökidele.
• Valmistatud UV-kindlast ABS-plastist halli RAL 7035 viimistlusega pikaajalise värvipüsivuse tagamiseks.
• Sisaldab kahte 12-mooduli DIN-liistu ja N+PE klemmliiste kiireks paigalduseks.
• Eelnevalt märgistatud avad üla- ja alaosas lihtsustavad kaablite sisenemist ja säilitavad korpuse terviklikkuse.
• Vastab standarditele PN-EN 62208 ja PN-EN 61439-3 tühjade korpuste ja jaotuskilpide kohta.

Tehnilised andmed

• Paigaldusviis: Pindpaigaldus
• Moodulite arv: 24
• Ridade arv: 2
• Korpuse materjal: ABS (akrüülnitriilbutadieenstüreen)
• Ukse materjal: Polükarbonaat (PC), läbipaistev
• Värv: Hall (RAL 7035)
• Kaitsetase: IP65
• Löögikindlus: IK07
• Isolatsioonipinge (Ui): 500 V AC
• Tööpinge (Ue): 230/400 V AC
• Töötemperatuuri vahemik: -25°C kuni +60°C
• Hõõgniidikatse (korpus): 650°C
• Hõõgniidikatse (pingestatud osade tugi): 850°C
• DIN-liist: Kaasas (2 x 12-moodulit)
• Klemmliistud: N+PE kaasas
• Standarditele vastavus: PN-EN 62208, PN-EN 61439-3
• Kaablite sisenemine: Eelnevalt märgistatud avad
• UV-kindlus: Jah

Näpunäited

Kaablitihendite või toruliitmike valimisel veenduge, et need säilitavad korpuse IP65-kaitse. Kasutage sobivaid tihendusseibe ja pingutage vastavalt tootja pöördemomendi spetsifikatsioonidele. Välistingimustes paigaldamisel kaaluge täiendavat kaitset otsese päikesevalguse eest, et pikendada polükarbonaadist ukse eluiga, kuigi ABS-korpus on UV-kindel.
