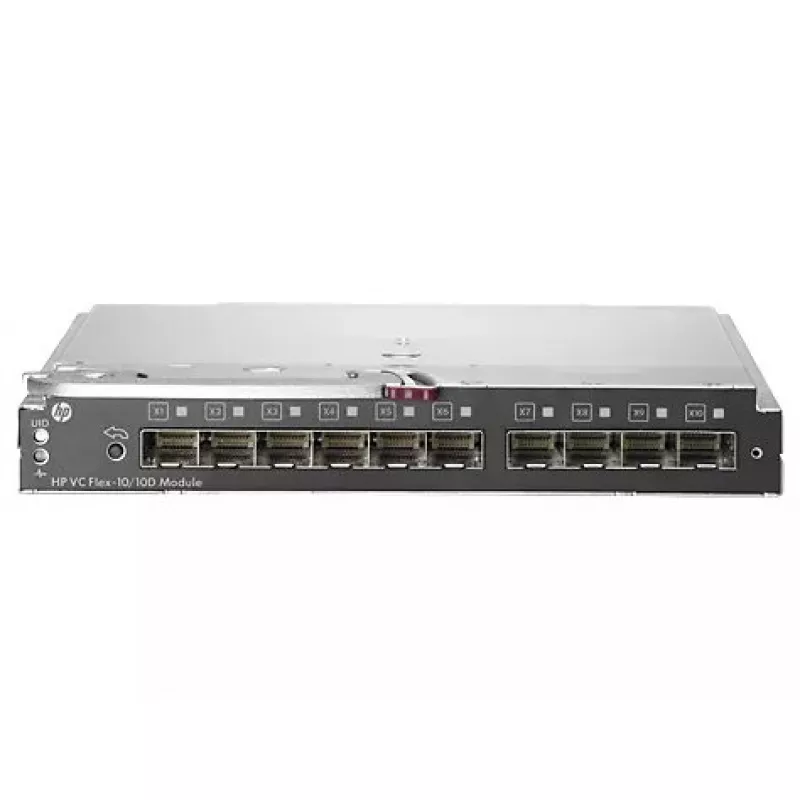

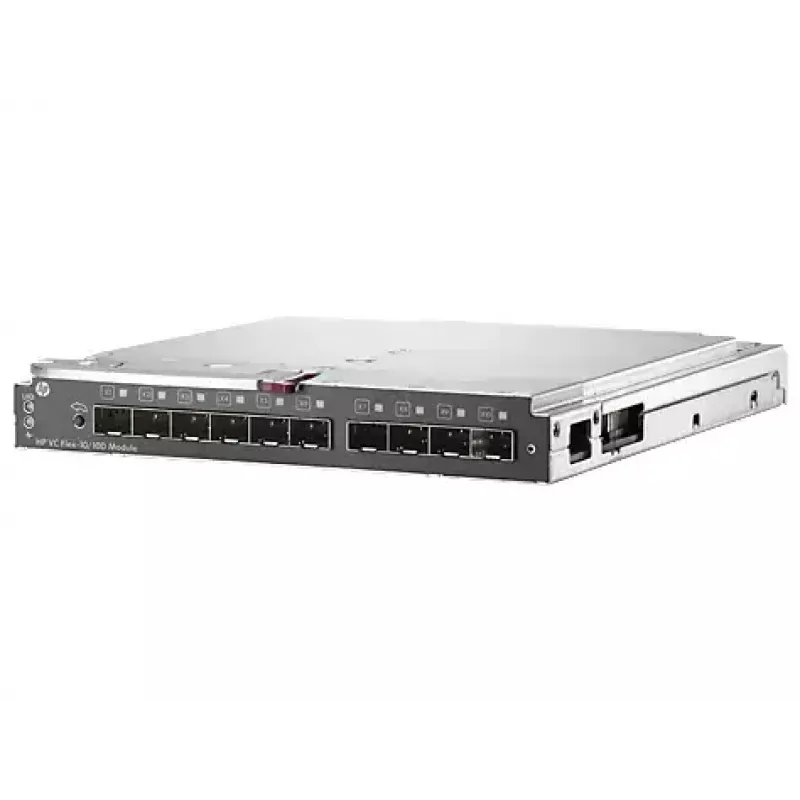

HPE Virtual Connect Flex-10/10D moodul 10 Gigabit Ethernet lüliti

HPE Virtual Connect Flex-10/10D moodul 10 Gigabit Ethernet lüliti pakub koondatud 10Gb ühenduvust c-Class BladeSystem korpustele, võimaldades paindlikku serveri-äärset võrguühendust koos HP FlexFabric adapteritega. Moodul koondab mitu liikluse tüüpi kiirete 10Gb linkide kaudu ja pakub wire-once ühenduste haldust, et lihtsustada serverite lisamist, teisaldamist ja asendamist. Iga moodul eksponeerib neli reguleeritavat ühendust 10Gb serveri pordi kohta (kolm andme- ja üks salvestusühendus või neli andmeühendust), sisaldab kolmkümmend sisemist porti ja kümmet SFP+ üleslinki (1 või 10GbE) ning aitab vähendada kaabeldust ja ülesvoolu lülitite nõudeid.

Eelised

Moodul vähendab võrgu laienemist serveri ääres, koondades Etherneti ja Fibre Channel liikluse ning kõrvaldades paljud eraldiseisvad lülitid, laiendusmoodulid ja kaablid. Dual-hop FCoE tugi võimaldab FCoE liiklusel liikuda väljaspool korpust välisele FCoE võimekusega sillale. Min/Max Bandwidth Optimization ja Priority Queue QoS (VC 4.01) võimaldavad tõhusamat ribalaiuse kasutamist ja liikluse prioriseerimist kriitiliste rakenduste jaoks. Virtual Connect haldus kõrvaldab vajaduse korduvaks käsitsi ümberjuhtimiseks, kui servereid lisatakse, teisaldatakse või asendatakse.

Sobib

• Ettevõtte ja andmekeskuse c-Class BladeSystem juurutustele, mis nõuavad koondatud võrguühendust
• Keskkondadele, mis kasutavad HP FlexFabric adaptereid serveriliikluse koondamiseks
• Seadistustele, mis vajavad vähendatud kaabeldust ja lihtsustatud ülesvoolu lülitust (FCoE sillastamine)
• Haldustele, mis nõuavad kiiret serverite ettevalmistamist ja minimaalset võrgu ümberseadistamist

Peamised spetsifikatsioonid

• Toode: HPE Virtual Connect Flex-10/10D moodul 10 Gigabit Ethernet lüliti (MPN 639852-001, EAN 5711045738555)
• Ribalaius: efektiivne täisdupleks summaarselt 600 Gb (kolmkümmend sisemist porti)
• Üleslingi pordid: kümme SFP+ üleslinki, seadistatavad kui 1GbE või 10GbE
• Ühendused serveri kohta: neli reguleeritavat ühendust 10Gb serveri pordi kohta (kolm andme- + üks salvestusühendus või neli andmeühendust)
• Võrgustandardid: IEEE 802.1ab, 802.1D, 802.1Q, 802.2, 802.3ad
• Tüüpiline voolutarbimine: 70 W
• Kaal: 2 kg

Kuidas kasutada

Paigaldage Flex-10/10D moodul ühilduvasse c-Class BladeSystem korpusesse ja ühendage SFP+ üleslingid ülesvoolu lülititele või FCoE võimekusega sillale. Seadistage Virtual Connect profiilid halduskonsoolist või CLI-st, et määrata Flex-10 virtuaalsed funktsioonid ja ribalaiuse seaded serveri NIC-dele. Kasutage Min/Max Bandwidth Optimization ja Priority Queue QoS seadeid, et eraldada ribalaiust ja prioriseerida liiklust; rakendage FCoE dual-hop seaded, kui salvestusliiklust pikendatakse väljapoole korpust.

Soovitused

Ettearvatava jõudluse jaoks planeerige virtuaalsete funktsioonide ribalaiuse eraldused enne juurutamist ja lubage Min/Max Bandwidth Optimization VM migratsioonide või võrgupõhiste varunduste tegemisel. Kasutage välist FCoE võimekusega silda dual-hop FCoE topoloogiate jaoks ja hoidke püsivara uuendatuna, et pääseda juurde QoS-ile ja haldusfunktsioonidele, mis tutvustati VC 4.01-s ja hiljem.
