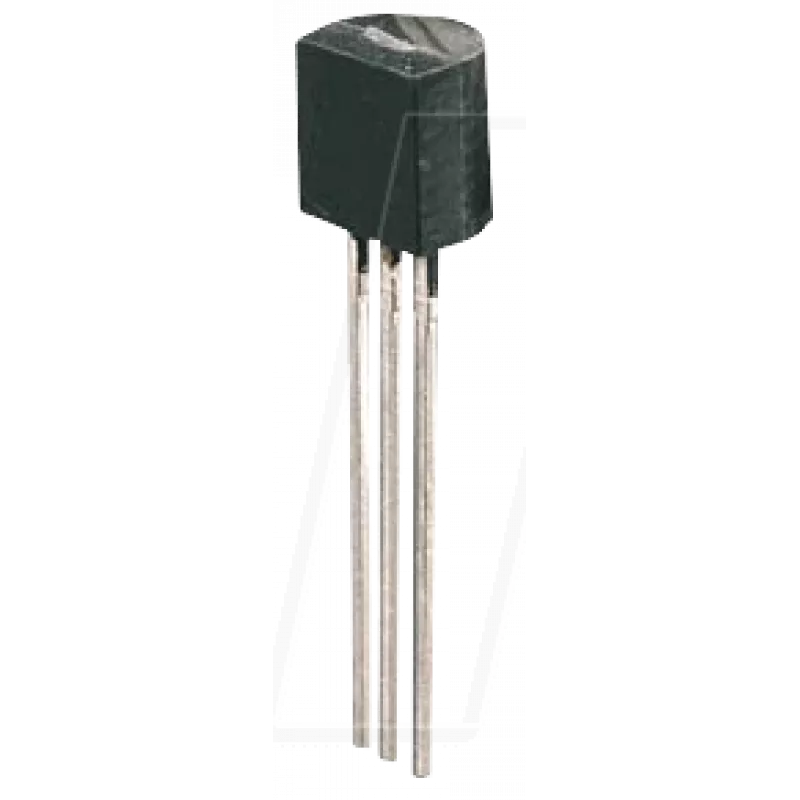

Honeywell SS495A Halli sensor, bipolaarne analoog, toitepinge 4,5–10,5 V DC, tundlikkusvahemik ±0,067 T

Honeywell SS495A on bipolaarne analoog Halli efekti sensor, mis annab väljundpinge, mis on võrdeline magnetvootihedusega kindlaksmääratud tundlikkusvahemikus ±0,067 teslat. See on ette nähtud töötama 4,5–10,5 V alalispingel ja pakub kompaktset trükkplaadile paigaldatavat lahendust magnetvälja tuvastamiseks asendi tuvastamise, läheduse tuvastamise, voolu mõõtmise ja enkodersüsteemide rakendustes. Seadme analoogpinge väljund võimaldab lihtsat liidestamist mikrokontrollerite, ADC-de ja analoogsignaaliahelatega.

Eelised

SS495A pakub stabiilset analoogväljundit kogu bipolaarses tuvastusvahemikus, võimaldades tuvastada mõlema polaarsusega magnetvälju ilma digitaalse lülitumiseta. Selle määratud toitepingevahemik 4,5–10,5 V DC toetab mitmesuguseid levinud süsteemipingeid. Sensori kompaktne korpus ja trükkplaadiga liidestamiseks sobiv viigujaotus lihtsustavad integreerimist olemasolevatesse disainidesse ja prototüüpidesse. Pidev analoogväljund sobib rakendustesse, mis nõuavad proportsionaalset tagasisidet lihtsa sisse/välja tuvastuse asemel.

Sobib

• Asendi tuvastamiseks harjadeta mootorites, täiturmehhanismides ja lineaarsetes liugurites
• Läheduse tuvastamiseks ja magnetilisteks piirlülititeks
• Voolu mõõtmiseks koos juhtmesilmuse või magnetkontsentraatoriga
• Pöörlevate enkoderite ja kiiruse mõõtmiseks magnetiliste sihtmärkidega
• Hobi-elektroonika, tööstuslike juhtplaatide ja sensormoodulite jaoks

Peamised tehnilised andmed

• Bipolaarne analoog Halli efekti tuvastus
• Tundlikkusvahemik: ±0,067 teslat (−0,067 kuni +0,067 T)
• Toitepinge vahemik: 4,5–10,5 V DC
• Magnetvootihedusega võrdeline pingeväljund
• Trükkplaadile paigaldatav korpus standardse viigujaotusega integreerimiseks
• Sobib otse analoogliideseks ADC-de ja mikrokontrolleritega

Kasutamine

Andke stabiilne alalispinge toide vahemikus 4,5–10,5 V ja ühendage sensor vastavalt tootja viigujaotusele: toide, maandus ja analoogväljund. Asetage sensor trükkplaadile või moodulile nii, et selle tuvastustelg oleks joondatud eeldatava magnetvälja suunaga. Mõõtke väljundpinget ADC või voltmeetriga; väljund muutub proportsionaalselt, kui sensor puutub kokku põhja- või lõunapoolse magnetpoolusega vahemikus ±0,067 T. Kalibreerimiseks registreerige väljundpinged teadaolevate magnetvälja tugevuste või teadaolevate võrdlusasenditega ja kaardistage need rakenduse jaoks vajalike ühikutega.

Soovitused

Kasutage sensori toitepistikute lähedal lahtisidestuskondensaatoreid, et vähendada müra ja tagada stabiilsed analoognäidud. Säilitage sensori ühtlane orientatsioon magnetiliste sihtmärkide suhtes ja vältige läheduses olevaid rauast komponente, mis võivad välja moonutada. Suurema täpsuse saavutamiseks voolu mõõtmisel või nõrkade väljade tuvastamisel kaaluge magnetkontsentraatorite või voojuhikute kasutamist, et suurendada efektiivset välja sensori juures.
