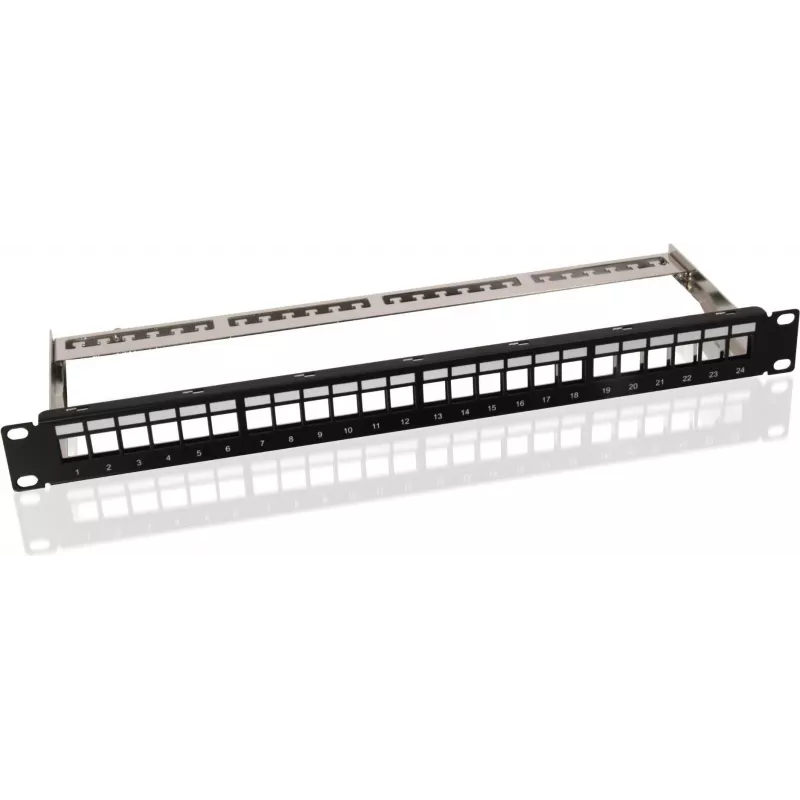

helos Modulaarne Rack Keystone Patchpaneel 19 tolli 1U 24 pordiga, must

helos Modulaarne Rack Keystone Patchpaneel 19" 1U 24 pordiga mustana on racki monteeritav paneel, mis võtab vastu keystone-pistikuid struktureeritud kaablisüsteemide jaoks. 1U, 19-tolline formaat sobib standardsetesse serveri- ja võrgukappidesse, pakkudes 24 modulaarset porti andme-, kõne- ja ühenduste lõpetamiseks. Eemaldatavad moodulid võimaldavad paindlikku pordi konfiguratsiooni ja lihtsat märgistamist identifitseerimiseks ja hoolduseks.

Eelised

Patchpaneel toetab keystone-tüüpi mooduleid, võimaldades RJ45, fiiberadapteri või muude ühilduvate keystone-sisendite segu ühes 1U-seadmes. Selle metallkere pakub mehaanilist kaitset lõpetustele ja aitab säilitada korras esikülje välimust. Esipordid lihtsustavad horisontaalse kaabelduse marsruute ja patchjuhtmete juhtimist, samas kui standardsed racki mõõtmed tagavad ühilduvuse olemasoleva võrguinfrastruktuuriga. Must viimistlus vähendab nähtavat kulumist ja tagab ühtlase ilme serveriruumides ja sidekappides.

Sobib

• Struktureeritud kaabeldus andmekeskustes ja serveriruumides
• Kontorivõrgu- ja telefonipaigaldised
• Patchpaneelid võrgukappidesse ja seadmerackidesse
• Segameediapaigaldised, kasutades modulaarseid keystone-sisendeid

Peamised spetsifikatsioonid

• Vormitegur: 1U, 19-tolline racki paigalduspaneel
• Portide arv: 24 keystone-ühilduvat porti
• Materjal: metallkere vastupidavuse ja kaitse tagamiseks
• Viimistlus: must pulbervärvitud või värvitud pind
• Ühilduvus: võtab vastu standardseid keystone-pistikuid ja sisendeid (RJ45, fiiberadapterid jne)
• Paigaldus: ette monteeritav standardsele 19" rackile või kappi

Kasutamine

Paigaldage patchpaneel, kinnitades selle sobivate racki kruvidega 19-tollisesse racki või kappi. Sisestage keystone-pistikud vajalikesse portidesse ja lõpetage horisontaalne kaabeldus iga pistiku tagaküljel vastavalt kasutatavale kaabeldusstandardile (nt T568A või T568B vase puhul). Suunake patchjuhtmed esiportidesse, et ühendada lüliteid, patchpaneele või aktiivseid seadmeid. Märgistage pordid vastavalt vajadusele, et kajastada loogilist võrgutopoloogiat ja lihtsustada tulevasi muudatusi või tõrkeotsingut.

Soovitused

Veenduge, et kasutatavad keystone-pistikud ja sisendid oleksid suuruse ja klõps-kinnitusviisi poolest ühilduvad. Järgige valdkonna kaabeldusstandardeid lõpetuse ja testimise osas, et säilitada ootuspärane jõudlus. Jätke piisavalt lõtku ja kasutage horisontaalseid kaabliorganisaatoreid mitme pordi täitmisel, et vältida liigseid painderaadiusi ja hõlbustada hooldust.
