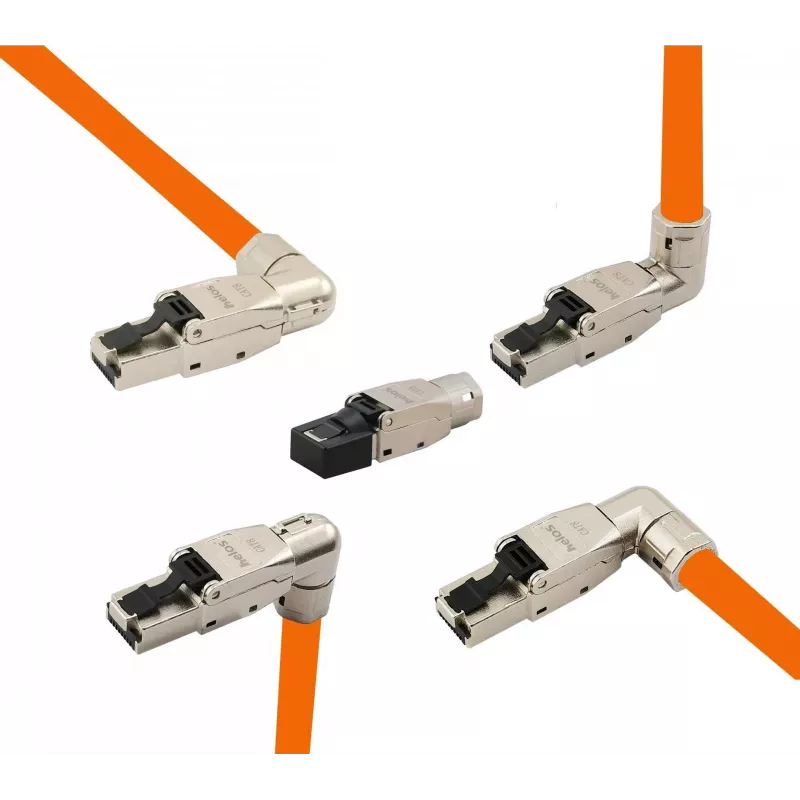

helos Cat 8.1 metallühendus 263837 — varjestatud RJ45 modulaarpistik, 5 varianti

helos Cat 8.1 metallühendus 263837 on täielikult varjestatud modulaarne RJ45-pistik, mis on mõeldud kategooria 8.1 kaabelduseks. Kullatud kontaktidega metallkorpus toetab kõrgsageduslikku ülekannet kuni 2000 MHz ja andmeedastuskiirusi kuni 40 Gbit/s kuni 30 m pikkuste ühenduste korral. Pistik ühildub juhtmetega AWG22 kuni AWG26 ning toetab PoE, PoE+ ja kõrgemaid PoE toitestandardeid. Saadaval on viis mehaanilist varianti ning toode vastab standarditele ISO/IEC 11801-1:2017, ANSI/TIA-568-C.2.1 ja IEC 60603-7, olles samas vastavuses direktiividega RoHS 2.0 ja REACH.

Eelised

Täielikult varjestatud metallkorpus tagab parema EMI-kaitse ja usaldusväärse maanduse kõrgsageduslike Cat 8.1 rakenduste jaoks. Kullatud kontaktid tagavad väikese kontakttakistuse ja pikaajalise signaali terviklikkuse. Tööriistavaba, välitingimustes ühendatav konstruktsioon, mis kasutab lõike- ja klamberühendust (isolatsiooni läbistav tehnoloogia), võimaldab kiiret kohapealset paigaldust ilma spetsiaalsete pressimistööriistadeta. Ühilduvus AWG22–AWG26 juhtmesuurustega ja viie saadavaloleva variandi tõttu sobib pistik paljude paigaldusviiside jaoks.

Sobib kasutamiseks

• Professionaalsetes andmekeskustes ja serveriruumides, kus on vaja 40 Gbit/s ühendusi kuni 30 m
• Kõrgsagedusliku Cat 8.1 struktureeritud kaabelduse magistraal- ja ühenduskaablite jaoks
• Keskkondades, kus on vaja varjestatud pistikuid elektromagnetiliste häirete vähendamiseks
• Kohapealseks välitingimustes ühendamiseks, kus tööriistavaba paigaldus kiirendab tööd

Peamised tehnilised andmed

• Toode: helos Cat 8.1 metallühendus, mudel 263837
• Pistiku tüüp: varjestatud RJ45 modulaarpistik
• Kategooria hinnang: Cat 8.1, kuni 2000 MHz
• Andmeedastuskiirus: kuni 40 Gbit/s (max ühenduse pikkus 30 m)
• Ühendamine: isolatsiooni läbistav (lõike- ja klamberühendus) — tööriistavaba paigaldus
• Kontakti kate: kullatud kontaktid
• Varjestus: täismetallkorpus, täielikult varjestatud
• Juhtmete ühilduvus: AWG22 kuni AWG26
• PoE tugi: PoE, PoE+ ja laiendatud PoE
• Korpuse materjal: tsingisulam
• Standardid: ISO/IEC 11801-1:2017, ANSI/TIA-568-C.2.1, IEC 60603-7
• Vastavus: RoHS 2.0, REACH

Kuidas kasutada

Valmistage Cat 8.1 keerdpaar-kaabel ette, eemaldades väliskesta vajaliku pikkuseni ja paigutades paarid vastavalt valitud ühendusskeemile. Sisestage juhtmed RJ45-pistikusse ja tehke isolatsiooni läbistav ühendus, vajutades katet, et lõigata ja kinnitada juhtmed; pressimistööriista pole vaja. Veenduge, et varje on korralikult ühendatud metallkorpusega maanduse tagamiseks. Kontrollige kokkupandud pistikut ja testige ühendust sobiva Cat 8 testimisseadmega, et kinnitada järjepidevust ja jõudlust kuni kindlaksmääratud sageduse ja andmeedastuskiiruse piirideni.

Soovitused

Kasutage seda helos Cat 8.1 metallühendust lühikeste, kiirete ühenduste jaoks (kuni 30 m) varjestatud paigaldistes. Kontrollige juhtme suurust (AWG22–AWG26) ja järgige pärast ühendamist sertifitseeritud testimisprotseduure, et tagada vastavus Cat 8.1 jõudlusnõuetele.
