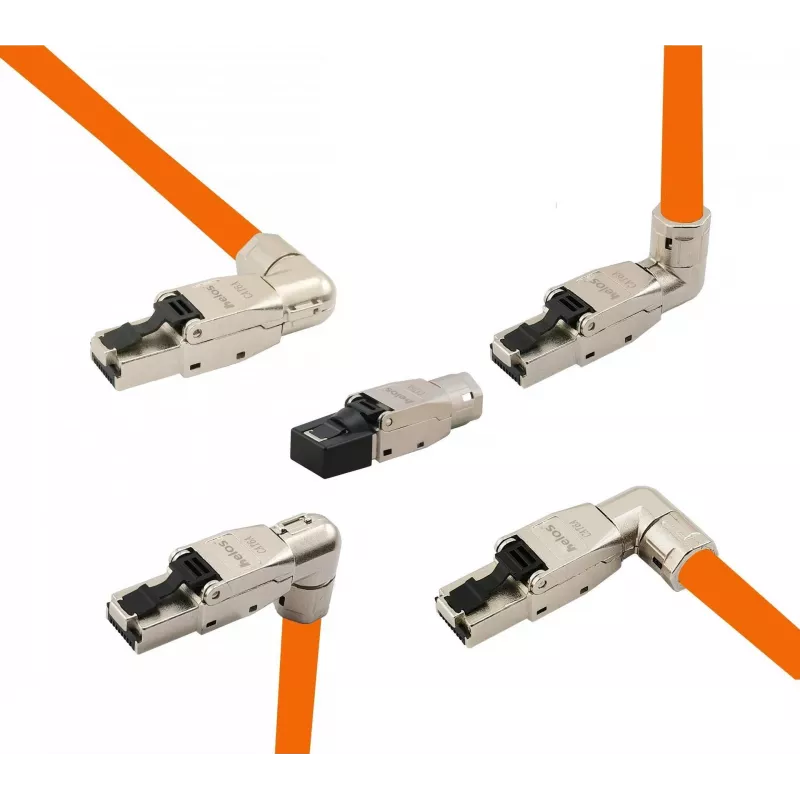

helos Cat 6A RJ45-pistik 263836 — Premium välikonfigureeritav, 5 varianti

helos Cat 6A RJ45-pistik mudel 263836 on premium-klassi, välikonfigureeritav RJ45-pistik, mis on saadaval viies variandis. Mõeldud kategooria 6A kaabeldusele kuni 500 MHz, pistik on täielikult varjestatud kullatud kontaktidega ning toetab juhte vahemikus AWG22 kuni AWG26. Tsingisulamist korpus võimaldab tööriistavaba kokkupanekut ning osa ühildub PoE, PoE+ ja suurema võimsusega PoE rakendustega. Toode vastab asjakohastele kaabeldusstandarditele ning on RoHS 2.0 ja REACH nõuetele vastav.

Eelised

Pistik võimaldab kohapealset termineerimist ilma spetsiaalsete tööriistade vajaduseta, pakkudes kiiret ja paindlikku paigaldust struktureeritud kaabelduskeskkondades. Täielik varjestus ja kullatud kontaktid parandavad signaali terviklikkust ja korrosioonikindlust. Toetus AWG22–AWG26 juhtidele ja PoE variantidele tagab ühilduvuse laia valiku võrgukaabelduse ja Power-over-Ethernet rakendustega.

Sobib

• Struktureeritud kaabelduse paigaldised kontorites ja ärihoonetes
• Andmekeskuste ja serveriruumide ühendamine ja testimine
• Kohapealne kaablite termineerimine ja remont
• PoE, PoE+ ja suure võimsusega PoE võrgurakendused
• Cat 6A ühendused, mis nõuavad kuni 500 MHz jõudlust

Peamised tehnilised andmed

• Kategooria: Cat 6A (kuni 500 MHz)
• Varjestus: täielikult varjestatud
• Kontaktid: kullatud
• Juhtide vahemik: AWG22–AWG26
• Termineerimine: isolatsiooni läbistav (lõika-ja-kinnita) RJ45-pistikule
• Korpuse materjal: tsingisulam
• Kokkupanek: tööriistavaba, välikonfigureeritav
• PoE: toetab PoE, PoE+ ja suurema võimsusega PoE-d
• Standardid: ISO/IEC 11801 Ed.2.2:2011-06; DIN EN 50173-1:2011-09; TIA/EIA-568-C.2 (2009-08); IEC 60603-7-5 Ed.1 (12/2008)
• Vastavus: RoHS 2.0 ja REACH

Kasutamine

Eemaldage kaabli mantel soovitatud pikkuseni, paigutage paarid vastavalt nõutud ühendusskeemile ja sisestage juhtmed pistiku isolatsiooni läbistavatesse kontaktidesse. Lõpetage kokkupanek korpust sulgedes, et fikseerida juhtmed; tööriistavaba disain võimaldab usaldusväärset termineerimist ilma pressimistööriistadeta. Enne kasutuselevõttu kontrollige juhtmestikku ja ühenduvust võrgutesteriga.

Soovitused

Kasutage pistikut ainult kindlate või keerdunud juhtmetega Cat 6A kaablitega, mis jäävad määratud AWG vahemikku, ja kontrollige enne lõplikku kokkupanekut paari õiget joondust. Optimaalse jõudluse tagamiseks järgige kaablite painderaadiusi ja varjestuse pidevust ning testige iga termineeritud ühendust vastava sertifitseerimis- või kvalifitseerimisseadmega.
