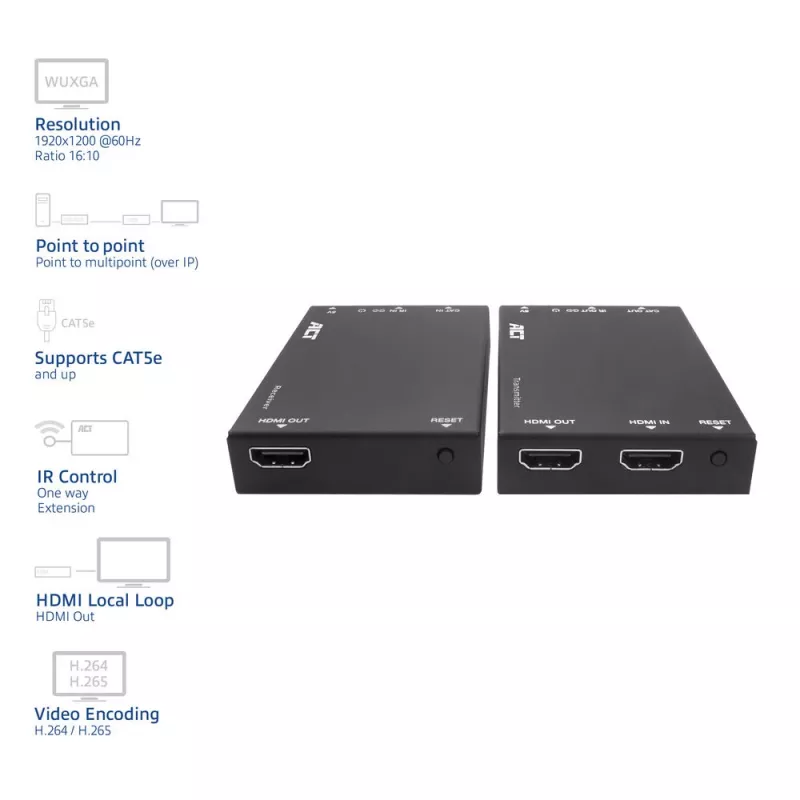

HDMI üle CAT pikenduskomplekt ACT AC7852 — HDMI signaali edastus kuni 150 m üle CAT5e

AC7852 HDMI üle IP pikenduskomplekt võimaldab HDMI-signaali edastada CAT5e (ja uuema) kaabli kaudu kuni 150 meetri kaugusele (punktist punkti). Punktist-mitmikpunkti seadistuses saab ühendada kuni 253 vastuvõtjat. Saatjal on HDMI-väljund kohaliku kuva ühendamiseks. Kaasas on infrapuna (IR) saatja ja vastuvõtja, et juhtida lähteseadet selle tavalise kaugjuhtimispuldiga. AC7852 toetab eraldusvõimet 1920x1200@60Hz, kuvasuhet 16:10, EDID-kopeerimist, kromasämplimist 4:4:4, videokodeeringut H.265 ja HDCP 1.4. Pikenduskomplekt sisaldab paigaldusklambreid.

HDMI-signaali edastus kuni 150 meetrit
AC7852 HDMI-pikenduskomplekt edastab HDMI-signaali kuni 150 meetri kaugusele punktist punkti eraldusvõimega 1920x1200@60Hz CAT5e (ja uuema) kaabli kaudu. Kui kasutatakse võrgukommutaatorit punktist-punkti või punktist-mitmikpunkti olukorras, peab see kommutaator toetama 3. kihti, internetigrupi haldusprotokolli (IGMP) ja multisaadet.

Kohaliku lisaekraani ühendamine

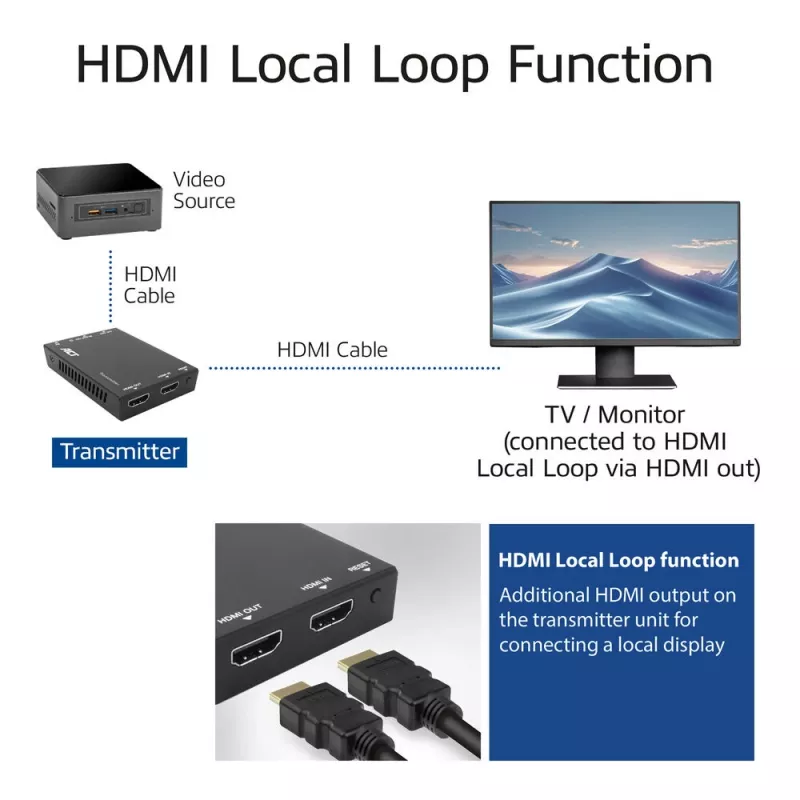

Saatjal on täiendav HDMI-väljund kohaliku teleri või monitori ühendamiseks. Lähteseadme sisu saab kuvada saatjaga ühendatud lähedalasuvas teleris või monitoris.

EDID-kopeerimisfunktsioon
AC7852 toetab EDID (Extended Display Identification) kopeerimisfunktsiooni, tagamaks eraldusvõime korrektse edastuse lähteseadme ja väljundseadmete vahel.

Infrapunajuhtimine kaasasoleva IR-saatja ja -vastuvõtjaga
Pikenduskomplekt sisaldab infrapuna-saatjat ja -vastuvõtjat lähteseadme kaugjuhtimiseks.

Kasutusstsenaariumid

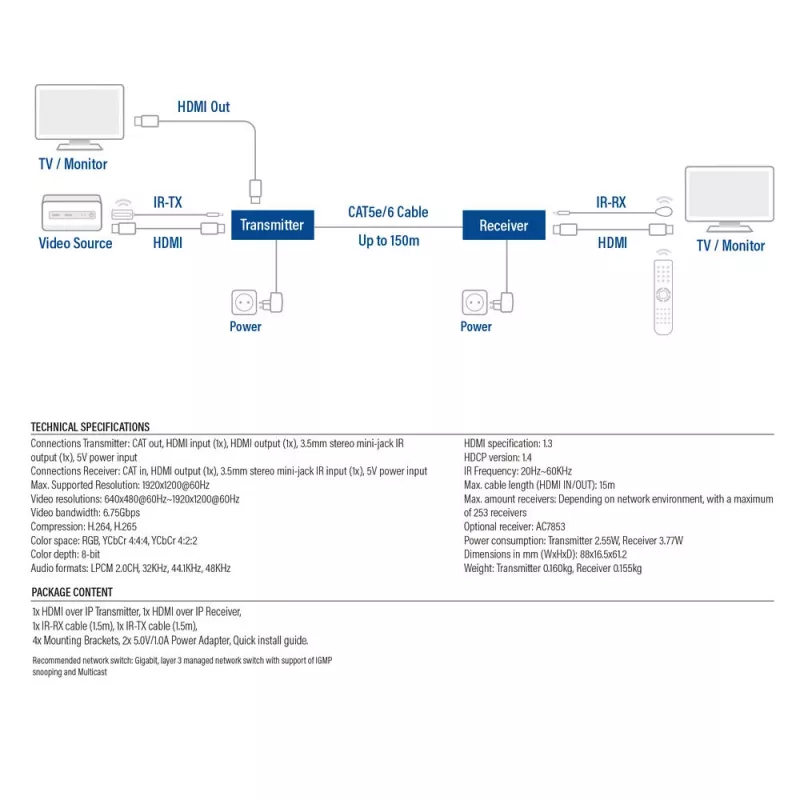

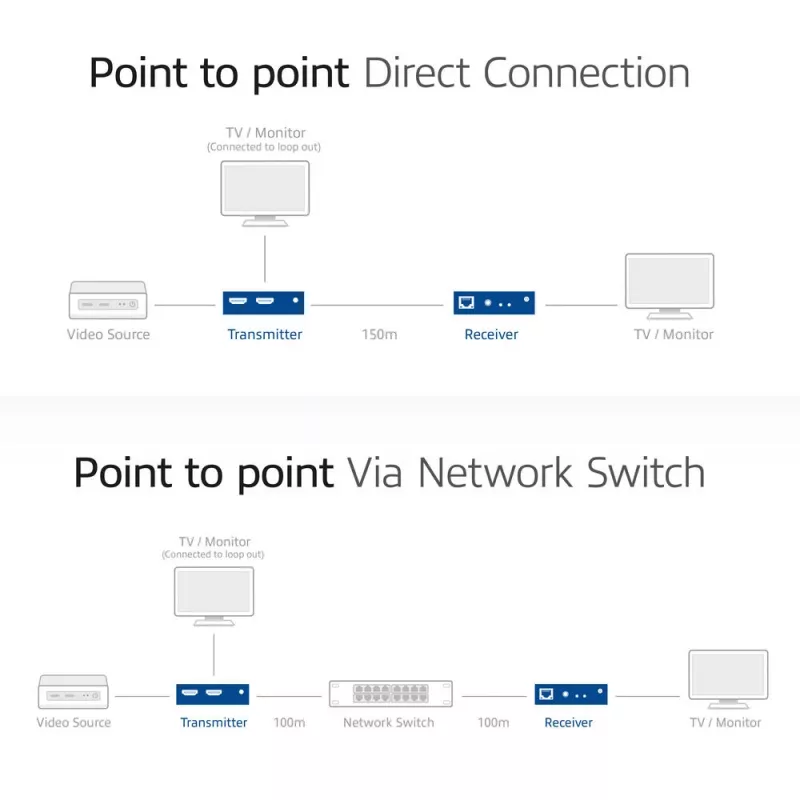

- Punktist punkti: HDMI-saatja on otse ühendatud HDMI-vastuvõtjaga Cat-kaabli kaudu kuni 150 meetri ulatuses. See on lihtsaim viis HDMI-signaali pikendamiseks.
- Punktist punkti läbi võrgukommutaatori: See stsenaarium on peaaegu sarnane eelmisele, ainult et vahel on kommutaator. Nii HDMI-saatja kui ka -vastuvõtja on ühendatud võrgukommutaatoriga. Maksimaalne kaugus saatjast võrgukommutaatorini on 100 meetrit ja kommutaatorist vastuvõtjani samuti 100 meetrit.

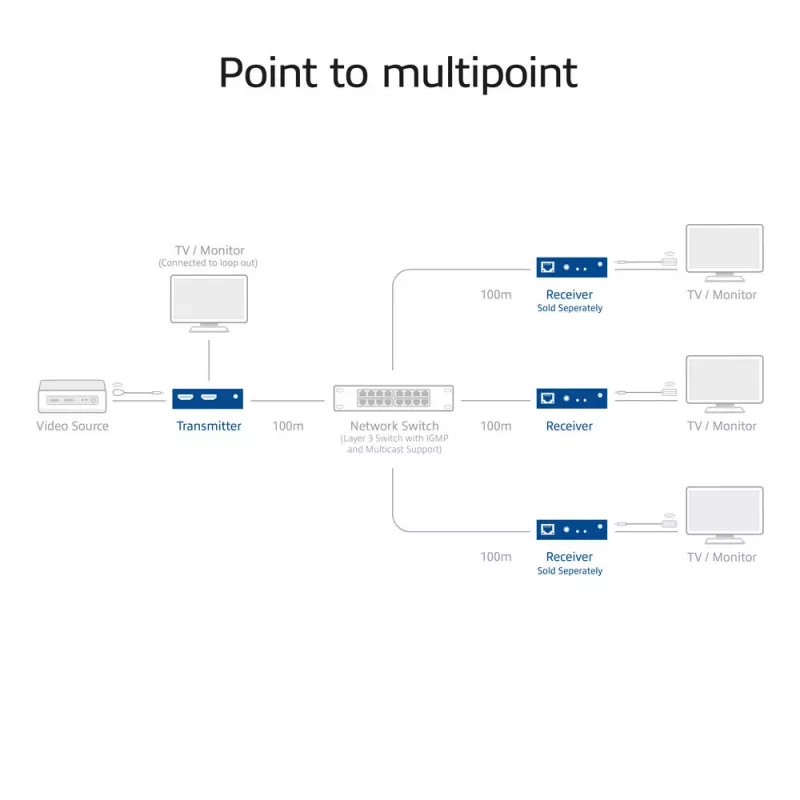

- Punktist mitmikpunkti: HDMI-saatja on ühendatud võrgukommutaatoriga Cat-kaabli kaudu kuni 100 meetri ulatuses. Kommutaator on omakorda ühendatud mitme HDMI-vastuvõtjaga, maksimaalselt 100 meetrit vastuvõtja kohta. Täiendavad HDMI-vastuvõtjad (AC7853) müüakse eraldi. Selles punktist-mitmikpunkti stsenaariumis on võimalik ühendada kuni 253 vastuvõtjat.

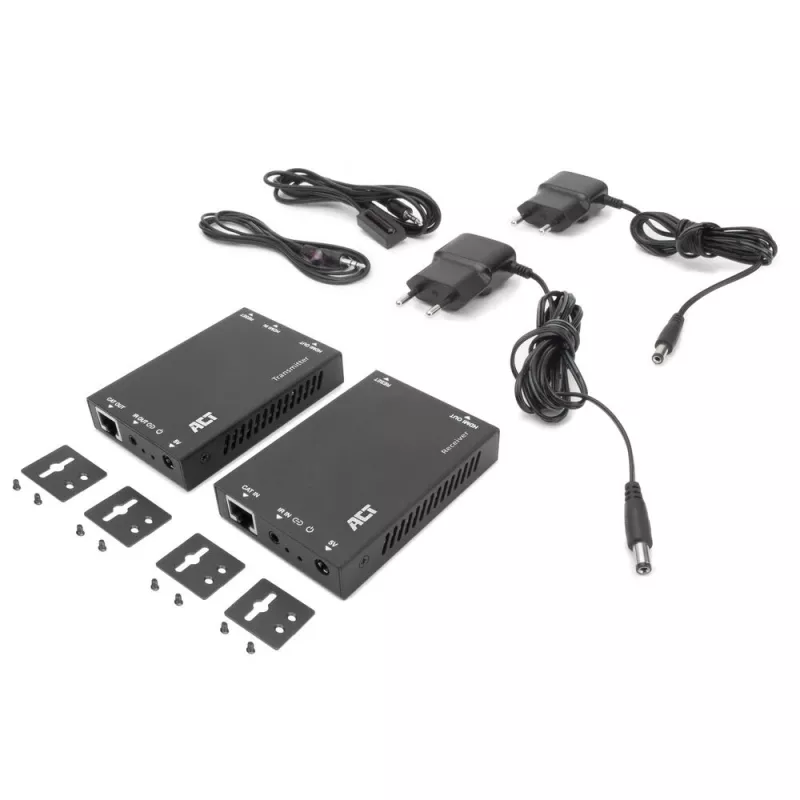

ACT HDMI üle IP pikenduskomplekt, CAT5e ja uuem, 150 meetrit. Tüüp: AV-saatja ja -vastuvõtja, Maksimaalne eraldusvõime: 1920 x 1200 pikslit, Toetatud kaablitüübid: Cat5e. Ühenduvustehnoloogia: Juhtmega ühendatav. Toiteallika tüüp: Alalisvool, Tööpinge: 5 V, Väljundvool: 1 A. Kogus pakendis: 1 tk. Kaablid kaasas: IR

Kuidas kasutada

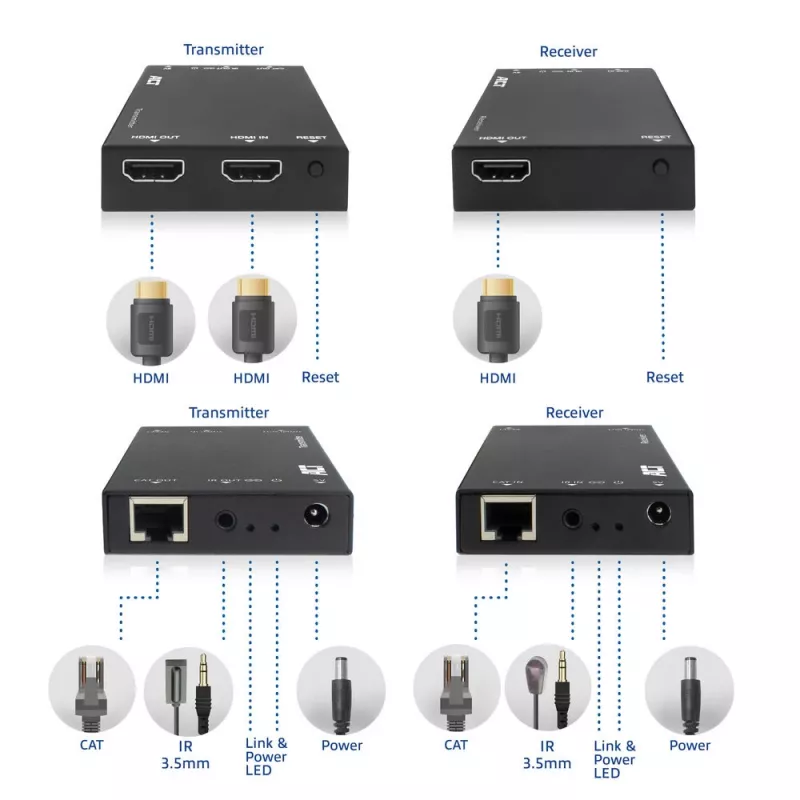

Ühendage HDMI-lähteseade saatja HDMI-sisendisse ja vastuvõtja HDMI-väljund kuvarisse standardsete HDMI-kaablitega. Ühendage saatja ja vastuvõtja ühe CAT5e-kaabliga nende RJ45-portide kaudu, veendudes, et kaabel on korrektselt termineeritud ja kaablikulu ei ületa 150 meetrit. Rakendage mõlemale seadmele toide, kui on vaja eraldi toiteallikaid. Pärast ühenduste loomist lülitage sisse lähteseade ja kuvar; vastuvõtja taasesitab HDMI-signaali kaugkuvaril. Kontrollige lähteseadmes kuva eraldusvõimet ja heliseadeid, et need vastaksid kuvari võimalustele.

Soovitused

Signaali usaldusväärsuse maksimeerimiseks kasutage kvaliteetseid CAT5e-kaableid korraliku varjestuse ja õige RJ45-terminatsiooniga. Kui paigaldus on 150 m piiri lähedal, testige ühendust ja vajadusel vähendage lähteeraldusvõimet või kasutage lühemaid kaableid. Vältige CAT-kaabli vedamist kõrgepingeliinide kõrval, et vähendada häireid. Veenduge, et mõlemad seadmed on paigutatud ventileeritavatesse kohtadesse ning kasutage lähte- ja kuvariühendustes sertifitseeritud HDMI-kaableid.
