HDMI pistikupesa Vision TC3

VISION TC3 HDMI pistikupesa on kompaktne moodul, mis pakub AV-seadmetele fikseeritud HDMI-ühenduspunkti. Üldmõõtmetega 64 mm lai, 250 mm sügav ja 21 mm kõrge ning 200 mm (7,87") pikkuse AWG 28 kaablisabaga on see HDMI 1.4 moodul mõeldud integreerimiseks mööblipaneelidesse, seinaplaati või AV-riiulisse, et tagada stabiilne heli- ja videoedastus allikate ja kuvarite vahel.

Eelised

HDMI moodul toetab HDMI 1.4 standardit ja kasutab AWG 28 kaabeldust, et säilitada signaali terviklikkus 200 mm saba ulatuses. Selle õhuke 64 × 250 × 21 mm profiil võimaldab paigaldamist piiratud ruumidesse, samas kui pistikupesa formaat pakub fikseeritud ja turvalist ühenduspunkti HDMI-kaablitele. Moodul sobib korduvateks ühendustsükliteks ning on mõeldud nii elamu- kui ka professionaalseteks AV-paigaldisteks.

Sobiv kasutamine

• Kodukinosüsteemid
• Konverentsiruumid ja koosolekuruumid
• AV-mööbel ja eritellimusel paigalduspaneelid
• Professionaalsed heli-video riiulid

Peamised tehnilised andmed

• Bränd: VISION
• Mudel/MPN: TC3 HDMI
• Standard: HDMI 1.4
• Kaabel: AWG 28 saba, 200 mm (7,87") pikkus

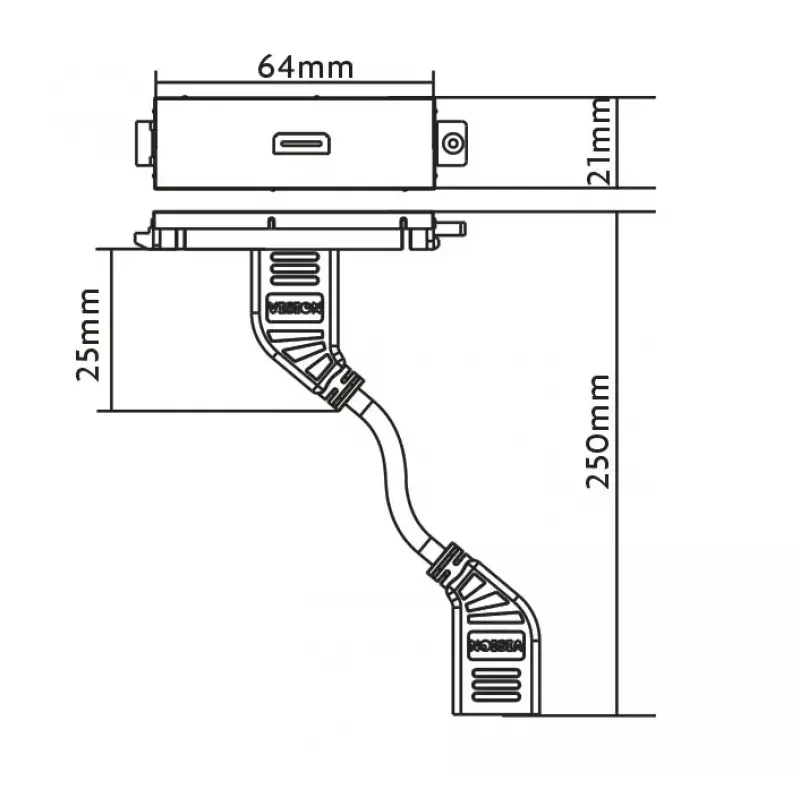

• Mõõtmed: 64 mm (L) × 250 mm (S) × 21 mm (K)
• Kategooria: Pistikupesad / HDMI pistikupesa
• EAN: 3446573000004

Kasutusjuhend

Paigaldage HDMI pistikupesa paneeli, seinaplaadi või riiuli ettevalmistatud avasse vastavalt oma paigaldise kinnitusnõuetele. Juhtige AWG 28 kaablisaba AV-seadmeteni ja ühendage see vastava sisendi või väljundiga. Ühendage standardne HDMI-kaabel esipesasse, et ühendada allika- ja kuvaseadmed. Pärast paigaldamist kontrollige heli- ja videosignaali terviklikkust ning kinnitage moodul sobivate kinnitusdetailidega.

Soovitused

Parimate tulemuste saavutamiseks kasutage kvaliteetseid HDMI-kaableid ning veenduge, et saba pikkus ja marsruut ei tekitaks AWG 28 kaablile järske murdekohti ega pinget. Kontrollige ühendatud seadmete ühilduvust HDMI 1.4 funktsioonidega ja hoidke AV-seadmete püsivara ajakohasena.
