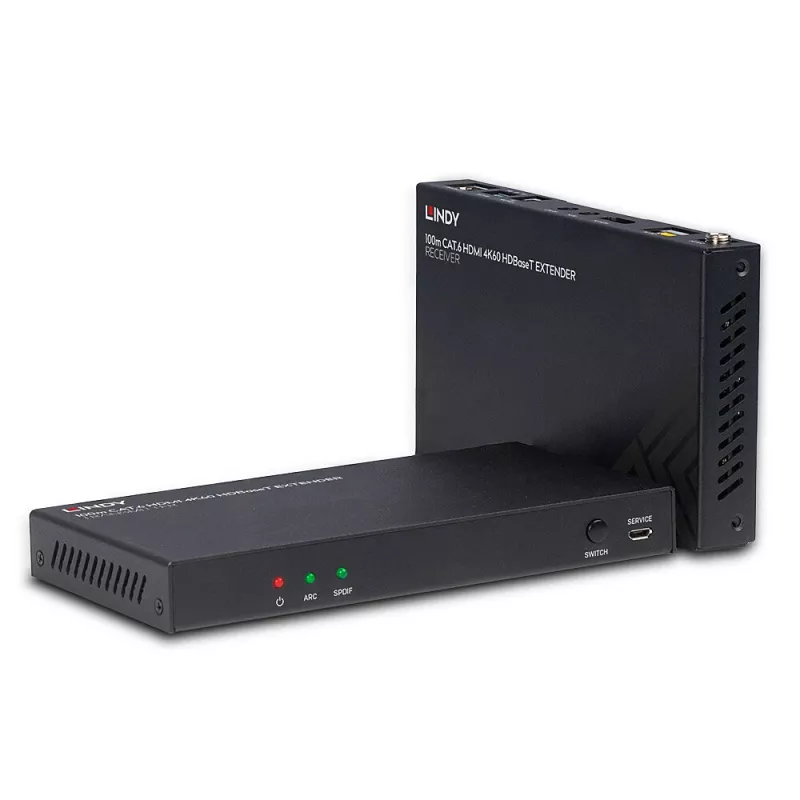

HDMI pikendussaatja ja -vastuvõtja Lindy 100m Cat.6 4K60 heli IR RS-232

Lindyi 100m Cat.6 HDMI 4K60, heli, IR ja RS-232 HDBaseT pikendus on täielik otsast lõpuni suure jõudlusega ja töökindel lahendus HDMI-signaalide pikendamiseks pikkade vahemaade taha Cat.6 võrgukaabli kaudu.

Kvaliteetse Cat.6 U/UTP või F/UTP kaabli kasutamisel on võimalikud järgmised vahemaa ja eraldusvõime kombinatsioonid: 100m: 1920x1080@60Hz 4:4:4 8bit; 70m: 3840x2160@60Hz 4:4:4 8bit / 4:2:2 12bit

Toetades eraldusvõimet kuni 4K Ultra HD, saab videot vaadata vapustava selgusega, samas kui HDR-i (kõrge dünaamilise ulatuse) lisatoetus võimaldab sisu kuvada parema heleduse, suurema mustade ja valgete kontrasti ning palju laiema värvivahemikuga. See pakub usaldusväärse lahenduse pilkupüüdva digitaalse sildistuse loomiseks jaemüügis, haaravate ekraanide jaoks üritustel või kaasahaaravate seadistuste jaoks suuremates konverentsiruumides või loengusaalides.

HDMI kaudu toetatud ARC võimaldab helisisu tagasi saata kuvarilt ühendatud võimendisse või heliribasse, samas kui kohalik heli eraldamine võimaldab ühendada heliväljundid haarava mitmekanalilise heli jaoks. Digitaalset heli sisestamist vastuvõtjapoolses osas saab kasutada ka lähteheli jaoks, mida saab hõlpsasti lülitada põhiseadme nupu abil.

PoC (toide üle kaabli) funktsionaalsus pakub täiendavat paindlikkust. See võimaldab toidet edastada koos andmetega läbi Cat.6 võrgukaabli punktist punkti ühenduses saatja ja vastuvõtja vahel, mis tähendab, et vaja on ainult ühte toiteallikat saatjaüksuse juures. Ideaalne, kui toitepistikud on paigalduse vastuvõtjapoolses otsas piiratud.

Mõlemal seadistuse poolel kahesuunaliste IR-portidega saab lähteseadet hõlpsasti juhtida kuvari poolelt ja kuvarit saab juhtida ka HDMI-lähte poolelt. Koos CEC-juhtimisega, mis võimaldab käske ühelt peamiselt kaugjuhtimispuldilt, võimaldab see pikendussüsteem kasutajale täielikku ja lihtsat juhtimist. Kahesuunalised RS-232 ja Etherneti pordid võimaldavad ka integreerimist suurematesse juhtimissüsteemidesse või ühendamist võrgulülitite ja jaoturitega LAN-juurdepääsu kaudu.

Lisaks on toiteallikas ühendatud kruvitüüpi alalisvoolu pistiku kaudu, mis tagab turvalisema ja töökindlama ühenduse, mis sobib suurepäraselt professionaalsetesse paigaldustesse, kus juhuslikud lahtiühendamised võivad põhjustada suure probleemi.

HDBaseT on ülemaailmselt tunnustatud standard AV-sisu ja muude tehnoloogiate, sealhulgas toite ja juhtimise, kvaliteetseks jaotamiseks pikemate vahemaade taha madala hinnaga Cat.6 või kõrgema kategooria kaabli kaudu.

HDBaseT ja HDBaseT Alliance'i logo on HDBaseT Alliance'i kaubamärgid. Muu kaablitüübi kasutamine, seinapaneelide, sidurite või jaotuspaneelide lisamine vähendab võimalikke vahemaid.

Pange tähele: see toode kasutab 18G eraldusvõime saavutamiseks DSC tihendusmeetodit. Kui kasutate seda koos teise 18G HDBaseT tootega, veenduge, et mõlemad tooted toetavad sama tihendusviisi.

Kasutamine

Ühendage HDMI-allikas saatjaüksusega ja kuvar vastuvõtjaüksusega, kasutades HDMI-kaableid. Ühendage saatja ja vastuvõtja kvaliteetse Cat.6 U/UTP või F/UTP kaabliga. Kui kasutatakse PoC-d, ühendage toiteallikas ainult saatjaga; vastasel juhul varustage mõlemad üksused toitega. Seadistage ARC või kohalik heli eraldamine ja vajadusel valige vastuvõtjas digitaalne heli sisestamine. Kasutage kaugjuhtimiseks kahesuunalisi IR- või RS-232 porte või integreerige üksused juhtimissüsteemi Etherneti kaudu. Vajadusel kasutage saatja nuppu lähteheli vahetamiseks.

Soovitused

Parima jõudluse ja maksimaalsete vahemaade saavutamiseks kasutage kvaliteetset Cat.6 U/UTP või F/UTP kaablit ning vältige täiendavaid seinapaneele, sidureid või jaotuspaneele. Kombineerimisel teiste 18G HDBaseT seadmetega veenduge, et kõik üksused toetavad sama DSC tihendusmeetodit, et säilitada ühilduvus.
