HDMI EDID Emulator ATEN VC080

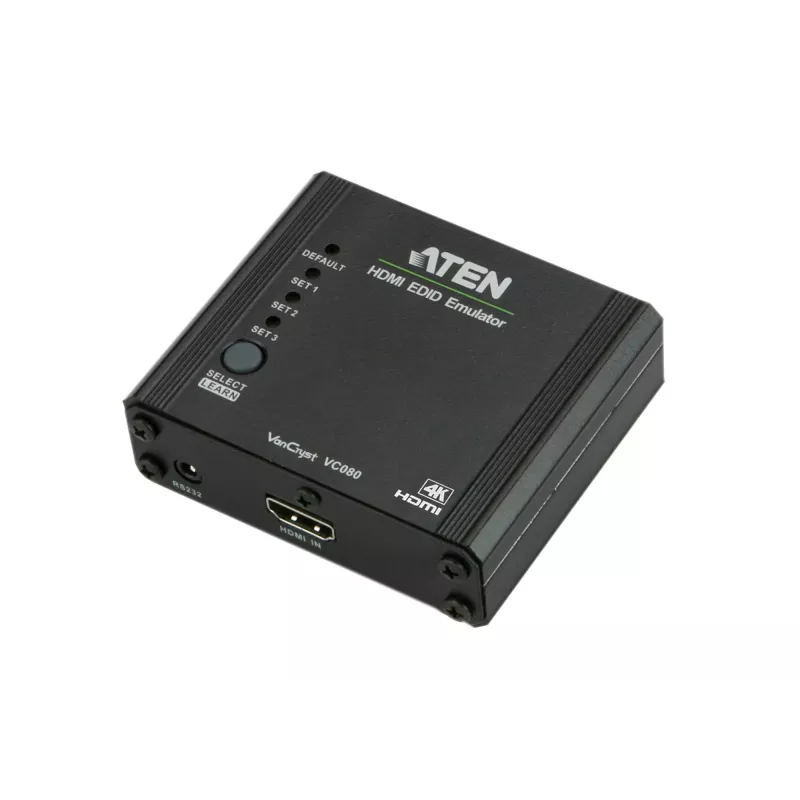

ATEN VC080 on HDMI EDID emulaator, mis püüab, salvestab ja emuleerib ühendatud kuva EDID-d, et pakkuda HDMI allikale järjepidevaid EDID andmeid. See toetab maksimaalset video eraldusvõimet kuni 4096 x 2160 pikslit ja levinud eraldusvõimeid nagu 1920 x 1200 ja 3840 x 2160, ribalaiusega 10,2 Gbit/s. Kompaktses mustas metallkorpuses (79 x 77,6 x 24,5 mm) ja kaaludes umbes 0,23 kg, on VC080 mõeldud kasutamiseks HDMI videoportidega professionaalsetes AV seadistustes.

Eelised

VC080 tagab usaldusväärse ja stabiilse EDID suhtluse, et allikaseadmed saaksid valida ja säilitada optimaalsed video eraldusvõimed. Selle tugi 4K eraldusvõimele (kuni 4096 x 2160) ja 10,2 Gbit/s ribalaius säilitavad pildikvaliteedi. Kompaktne metallkorpus tagab vastupidavuse ja lihtsa integreerimise AV riiulitesse või lauaarvutite paigaldistesse. Kaasas olevad kaablid ja programmeerija lihtsustavad konfigureerimist ja toiteühendusi.

Sobib

• AV paigaldistele, kus kuvad ja allikad vajavad fikseeritud EDID teavet
• Professionaalsele video marsruutimisele, lülititele ja maatrikssüsteemidele
• Keskkondadele, kus kasutatakse 4K või segaeraldusvõimega kuvasid
• HDMI allikate ja signaalide testimiseks ja konfigureerimiseks

Peamised tehnilised andmed

• Mudel: ATEN VC080
• Seadme tüüp: HDMI EDID emulaator
• Maksimaalne eraldusvõime: 4096 x 2160 pikslit
• Toetatud eraldusvõimed: 1920 x 1200; 3840 x 2160; 4096 x 2160
• Ribalaius: 10,2 Gbit/s
• Video pordi tüüp: HDMI
• Materjal ja värv: Metallkorpus, must
• Mõõtmed (L x S x K): 79 x 77,6 x 24,5 mm
• Kaal: 0,23 kg

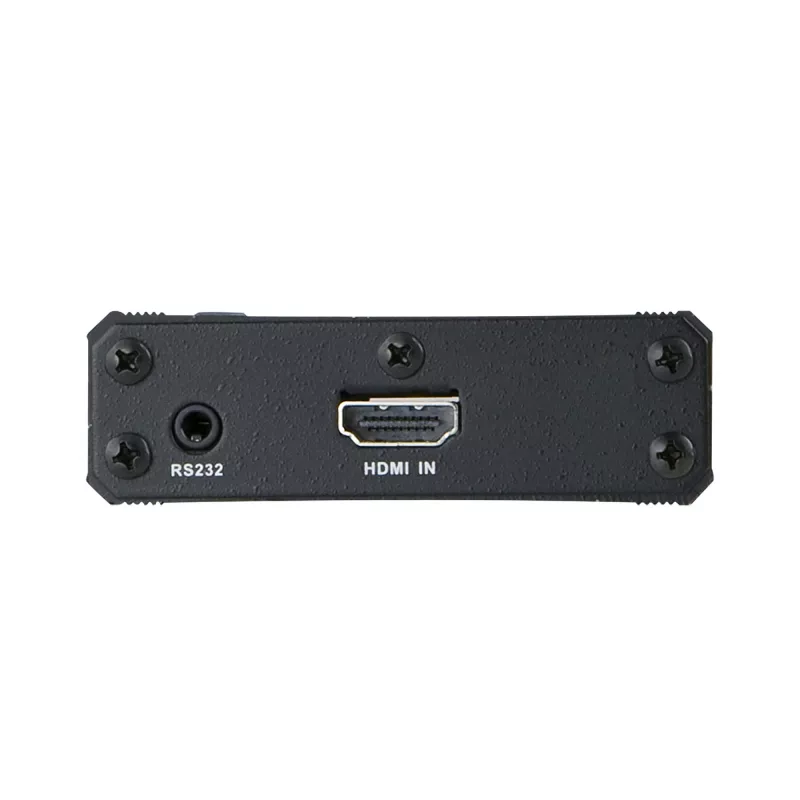

• Pakendi sisu: VC080 seade koos programmeerijaga, RS-232 konfigureerimiskaabel (LIN5-04A2-J13G), USB-DC toitejuhe (LIN5-02U1-701G), kasutusjuhend

Kuidas kasutada

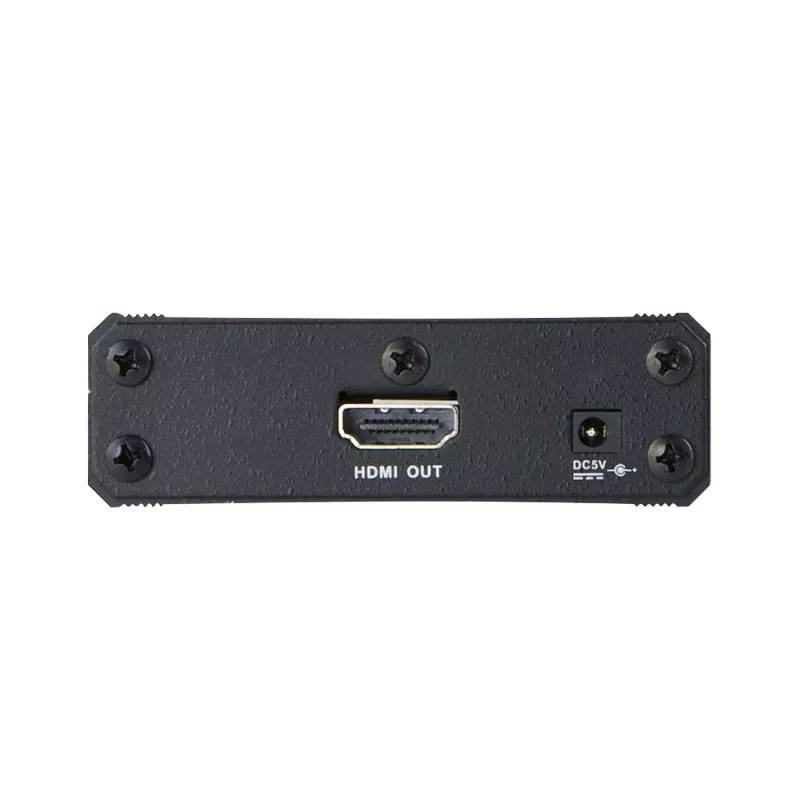

Ühendage VC080 HDMI allika ja kuva vahele, seejärel kasutage kaasasolevat programmeerijat ja konfigureerimiskaablit, et lugeda ja salvestada kuva EDID või valida eelnevalt määratud EDID profiil. Andke toide kaasasoleva USB-DC toitejuhtmega. Pärast programmeerimist esitab emulaator salvestatud EDID allikale, nii et allikas lepib kokku valitud eraldusvõime ja ajastuse, ilma et peaks tuginema ühendatud kuva EDID aruandele.

Soovitused

Asetage VC080 allika lähedale või tsentraalsesse AV riiulisse, et säilitada stabiilsed kaabliteed. Kasutage RS-232 kaablit täpsemaks konfigureerimiseks, kui integreerite juhtimissüsteemidega, ja pärast programmeerimist kontrollige valitud eraldusvõime seadeid nii allikas kui kuval, et tagada ühilduvus.
