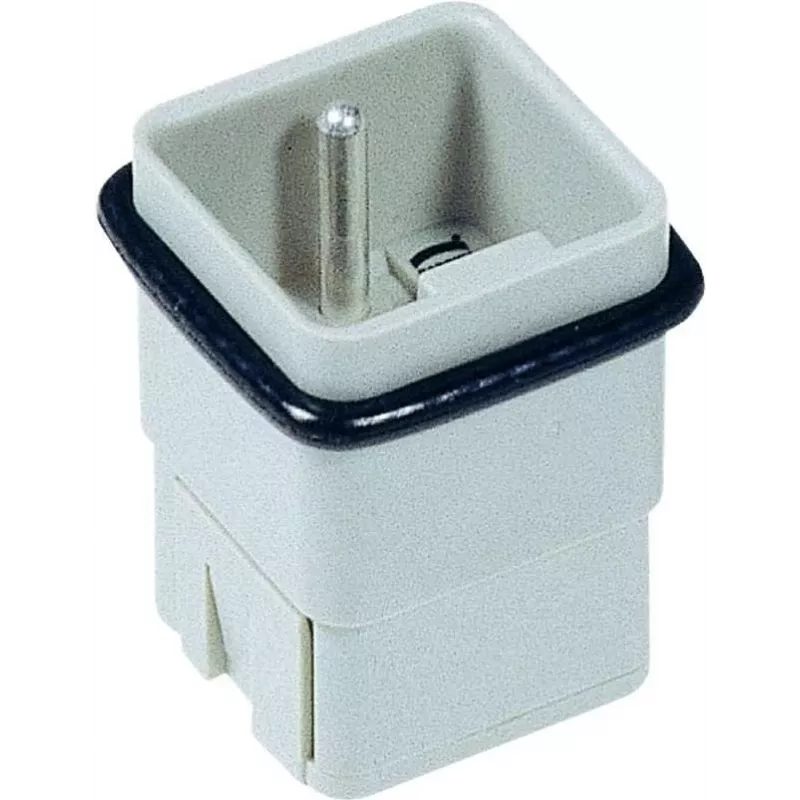

Harting Han® Q Stifteinsatz 09 12 005 3001 5+PE presskontaktiga pistikusisend, ühes tükis

Harting Han® Q Stifteinsatz 09 12 005 3001 on presskontaktiga pistikusisend, millel on viis signaalipositsiooni pluss kaitsev maandus (PE) ja mis tarnitakse ühes tükis kontaktisisendina ristkülikukujuliste Han® Q korpuste jaoks. Sisend on ette nähtud kasutamiseks tööstuslikes pistikuühendustes, et tagada usaldusväärsed signaali- ja kaitsemaandusühendused masinates, juhtkappides ja automaatikasüsteemides. Disain sobib presskontaktiga traadijätkule ja ühildub Han® Q korpustega, mis aktsepteerivad ühes tükis pistikusisendeid.

Eelised

See presskontaktiga pistikusisend pakub kompaktset viie signaalikontakti ja spetsiaalse PE-kontakti paigutust ühes seadmes, vähendades montaažiaega, vältides individuaalset kontaktide sisestamist. Ühes tükis konstruktsioon tagab stabiilse positsioneerimise korpuses ja aitab säilitada kontakti joondust vibratsiooni või mehaanilise pinge korral. Presskontaktide kasutamine soodustab korratavaid elektriühendusi ning lihtsustab väliühenduste tegemist ja hooldust.

Sobib

• Signaalijuhtmestik tööstusmasinates ja automaatikaseadmetes
• Juhtkapi pistikumoodulid, mis vajavad PE-d ja mitut signaalikontakti
• Rakendused, kus korduvate ühenduste jaoks eelistatakse presskontaktühendust
• Moderniseerimine või uued paigaldised, kasutades Han® Q ristkülikukujulisi korpusi

Millal see ei pruugi sobida

See sisend on mõeldud pressitud juhtmete jaoks ja korpustele, mis on mõõtu Han® Q ühes tükis pistikusisenditele; see ei sobi, kui on vaja kruvikontaktidega, push-in ühendusega või teistsuguse korpuseformaadiga lahendust. Samuti ei pruugi see sobida rakendustele, mis nõuavad suure vooluga jõukontakte, mis ületavad tüüpilisi signaali- ja PE-nimivoolusid, või kus on vaja spetsiaalset kontaktipinnamist või tihendust keskkonna eest, mis ületab pistiku standardvarustuse.

Peamised tehnilised andmed

• Kontaktide konfiguratsioon: 5 signaalikontakti + 1 kaitsev maandus (PE)
• Ühendusviis: presskontakt
• Tarneviis: ühes tükis pistikusisend ristkülikukujulise korpuse jaoks
• Kasutusotstarve: signaali- ja kaitsemaandusühendused tööstuslikes pistikutes

Kasutamine

Valmistage ette juhtmete otsad ja pressige need sobivate presskontaktidega, kasutades vastavat pressimistööriista ja vajadusel presshülssi. Sisestage pressitud kontaktid pistikusisendisse vastavalt kontaktide numeratsioonile ja ühendusskeemile, tagades kindla haardumise. Asetage valmis pistikusisend sobivasse Han® Q ristkülikukujulisse korpusesse, kuni see lukustub oma kohale, seejärel monteerige vastaspoolne pistikupool ja kinnitage korpus vastavalt pistikusüsteemi dokumentatsioonile. Enne süsteemi pingestamist kontrollige üle pidevus ja õige PE-ühendus.

Mida enne ostmist arvestada

• Kinnitage pistikusisendi ühilduvus konkreetse Han® Q ristkülikukujulise korpuse mudeliga, mida kasutate
• Veenduge, et presskontakt on teie paigaldise jaoks nõutav ühendusmeetod
• Hinnake juhtmete ristlõikepindala vahemikku ning sobivaid presskontakte/-tööriistu usaldusväärsete ühenduste tagamiseks
• Kontrollige keskkonna- ja voolukandvuse nõudeid, et tagada sisendi vastavus rakenduse vajadustele

Soovitused

Kasutage kontaktperele soovitatud spetsiaalseid pressimistööriistu ja kontaktitüüpe, järgige pistikusüsteemi montaažijuhiseid ja teostage pärast kokkupanekut elektrikatsed (pidevus, isolatsioonitakistus), et tagada õige signaali- ja PE-juhtmestik enne seadme töölerakendamist.
