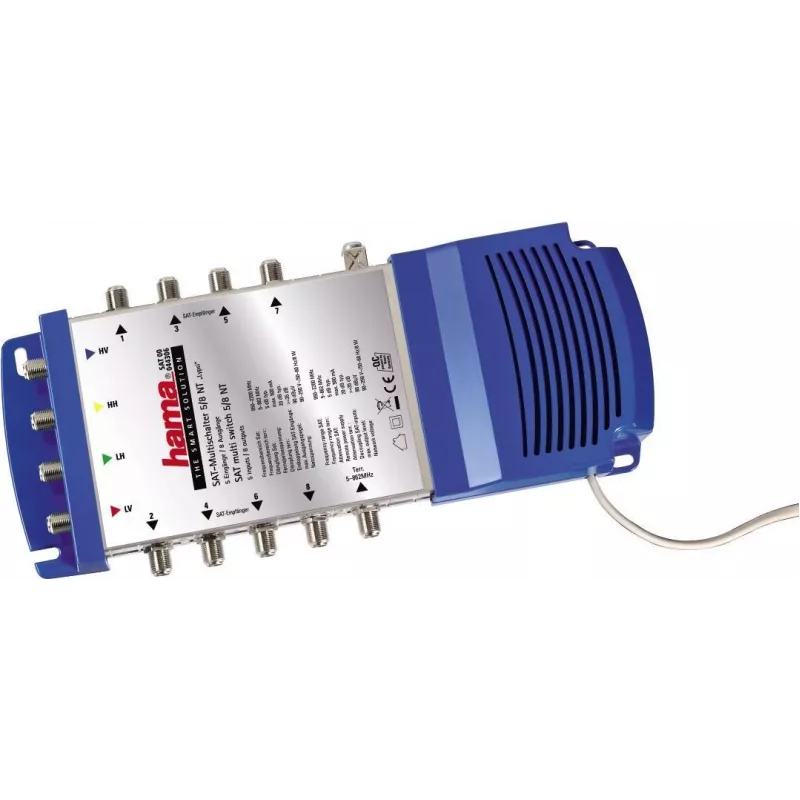

Hama “Lypsi SE” SAT-võrgulüliti komponent

Hama Lypsi SE SAT-võrgulüliti komponent võimaldab ühendada mitu vastuvõtjat ühe Quad LNB-ga, pakkudes kaheksat väljundit satelliit- ja maapealsete signaalide jaotamiseks. See sisaldab lülitustoiteallikat LNB toitmiseks ja maanduskruvi kinnitust. Mõeldud juhtmega paigaldustele, toetab seade 22 kHz signaali Quad LNB juhtimiseks ja sellel on hõbedane korpus madala energiatarbega, sobides kodu- või väikeettevõtte satelliidisüsteemidele.

Eelised

Seade toetab kuni nelja satelliitsisendit pluss ühte maapealset sisendit ja pakub kaheksat sõltumatut väljundit, võimaldades mitmel vastuvõtjal jagada ühte LNB-d. See varustab LNB-d toitega integreeritud lülitustoiteallika kaudu ja pakub V/H lülitust 22 kHz juhtsignaaliga. Kõrge sisenddekoppling vähendab häireid SAT-sisendite vahel ning seade katab kogu satelliidi vastuvõturiba tüüpilise madala sumbumisega.

Sobiv kasutamiseks

• Kodu- või väikekontori satelliittelevisiooni paigaldised
• Digibokside võrgud, mis nõuavad ühte Quad LNB-d
• Satelliit- ja maapealsete televisioonisignaalide kombineeritud jaotamine

Peamised tehnilised andmed

• Sisendid: 4× SAT, 1× maapealne
• Väljundid: 8
• Sagedusvahemik / sumbumus: SAT 950–2300 MHz / 5 dB (tüüpiline), maapealne 5–862 MHz / 20 dB (tüüpiline)
• V/H lülitus: 14 V / 18 V pluss 22 kHz signaal
• SAT-sisendite dekoppling: ≥ 35 dB
• Maksimaalne väljundtase: 90 dBmV
• Maandusühendus: 1× klemmikruvi
• Energiatarve / toide: 18 W; vooluvõrk 90–250 V / 50–60 Hz; 18 V DC / 0,5 A
• Värvus: Hõbedane

Kasutusjuhend

Paigaldage Hama Lypsi SE kuiva, ventileeritavasse kohta ja ühendage Quad LNB väljundid nelja SAT-sisendisse. Ühendage maapealne antenn maapealse sisendiga. Kasutage koaksiaalkaableid kaheksast väljundist iga vastuvõtjani ühendamiseks. Ühendage maandusklemm kaasasoleva kruviga hoone maandusega. Lõpuks ühendage toitejuhe seadmesse, et sisemine lülitustoiteallikas saaks LNB-d toita ja võimaldada 22 kHz signaalimist sagedusala/polarisatsiooni lülituseks.

Soovitused

Usaldusväärse vastuvõtu tagamiseks kasutage kvaliteetseid varjestatud koaksiaalkaableid ja hoidke kaablite pikkused võimalikult lühikesed. Veenduge, et LNB ja lüliti on korralikult maandatud ning et ühendatud vastuvõtjad toetavad Quad LNB juhtimist 22 kHz signaali kaudu.
