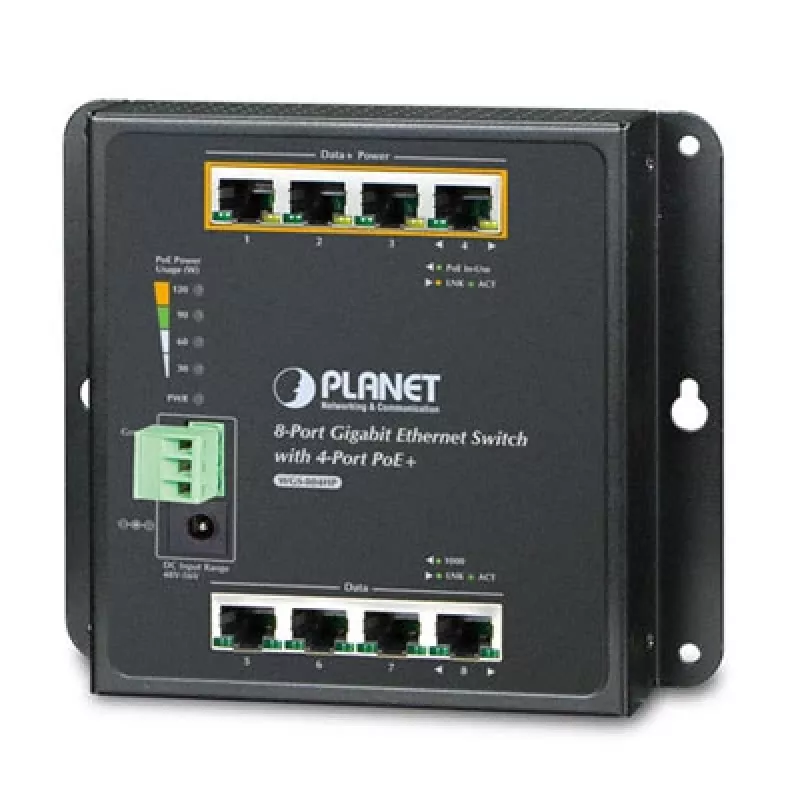

Haldamata lüliti PLANET WGS-804HP

Funktsioonid: • Ühildub IEEE 802.3at kõrge võimsusega Power over Ethernet lõpp-seadme PSE-ga • Tagasiühilduv IEEE 802.3af Power over Ethernet lõpp-seadme PSE-ga • Kuni 4 porti IEEE 802.3af / 802.3at seadmete toiteks • Toetab PoE võimsust kuni 30,8 vatti iga PoE pordi kohta • Tuvastab automaatselt toiteseadme (PD) • Ahelakaitse hoiab ära portidevahelised toitehäired • Kaugtoide kuni 100 meetrit • Kõrge jõudlusega Store and Forward arhitektuur; runt/CRC filtreerimine kõrvaldab vigased paketid, optimeerides võrgu ribalaiust • IEEE 802.3x voo juhtimine täisdupleksrežiimis ja vasturõhk pooldupleksrežiimis • 9K Jumbo kaadrite tugi 1000 Mbit/s dupleksrežiimis • Automaatne aadresside õppimine ja aegumine • Kompaktne suurus, seinapaigaldusega, magnetilise seinakinnitusega ja DIN-liistule paigaldatav disain • IP30 metallkorpus • Töötemperatuur -10 kuni 60 kraadi Celsiuse järgi • Toetab EFT 6000 V alalisvoolu kaitset toiteliinil • Toetab ESD 6000 V alalisvoolu Etherneti kaitset • LED-indikaatorid reaalajas PoE kasutuse kuvamiseks • 48V~56V alalisvoolu sisendvahemik käivitamiseks polaarsuse vastupidise kaitse funktsiooniga. Tehnilised andmed: • Võrguühendus: 8-port RJ45 10/100/1000BASE-T jaoks • PoE sissepritse port: 4 porti 802.3af / 802.3at PoE sissepritse funktsiooniga (Port-1 kuni Port-4) • Lülitusarhitektuur: Store and forward • MAC-aadressitabel: 8K MAC-aadressitabel automaatse õppimisfunktsiooniga • Andmepuhver: 1 Mbit • Lülitusvõime: 16 Gbit/s / mittetakistav • Lülitusläbilaskevõime: 11,9 Mpps @64 baiti • Jumbo kaader: 9 K baiti • Voo juhtimine: IEEE 802.3x pausikaader täisdupleksi jaoks • Vasturõhk pooldupleksi jaoks • LED-indikaatorid: Toite LED: Power (roheline), PoE võimsuskasutuse LED: 30 W, 60 W, 90 W, 120 W (roheline), PoE port (Port-1 kuni Port-4): PoE-in-Use (oranž), LNK/ACT (roheline), 10/100/1000BASE-TX port (Port-5 kuni Port-8): 1000 (roheline), LNK/ACT (roheline) • Pistik: Eemaldatav 3-kontaktiline klemmiplokk toitesisendi jaoks – Kontakt 1/2 alalisvoolutoiteks – Kontakt 3 maanduseks, alalisvoolu toitepesa 2,0 mm keskmise poolusega • Toitenõuded: 48~56 V alalisvool, 3 A (maks.) • Energiatarve: 140 vatti / 478 BTU • ESD kaitse: 6 kV alalisvool • EFT kaitse: 6 kV alalisvool • Korpus: IP30 metallist • Mõõdud: (L x S x K): 148 x 134 x 25 mm • Kaal: 510 g • Paigaldus: Seinakinnitus, magnetiline seinakinnitus ja DIN-liistu komplekt

Kasutusjuhend

Paigaldage WGS-804HP seinale või asetage see sobivasse korpusesse, ühendage üleslingi ja kliendiseadmed RJ-45 portidesse ning ühendage PoE-toitega seadmed PoE-toega portidesse. Lüliti töötab haldamata seadmena, seega pole konfigureerimine vajalik; see läbiräägib automaatselt lingi kiiruse ja dupleksi ning varustab PoE-toitega ühilduvaid PD-sid kuni saadaoleva eelarve ulatuses.

Soovitused

Paigaldage lüliti hästi ventileeritud kohta määratud temperatuurivahemikus. Veenduge, et ühendatud PoE-seadmete summaarne voolutarve ei ületa 120 W eelarvet ning kasutage kvaliteetset Cat5e või kõrgemat kaablit usaldusväärse Gigabit- ja PoE-jõudluse tagamiseks.
