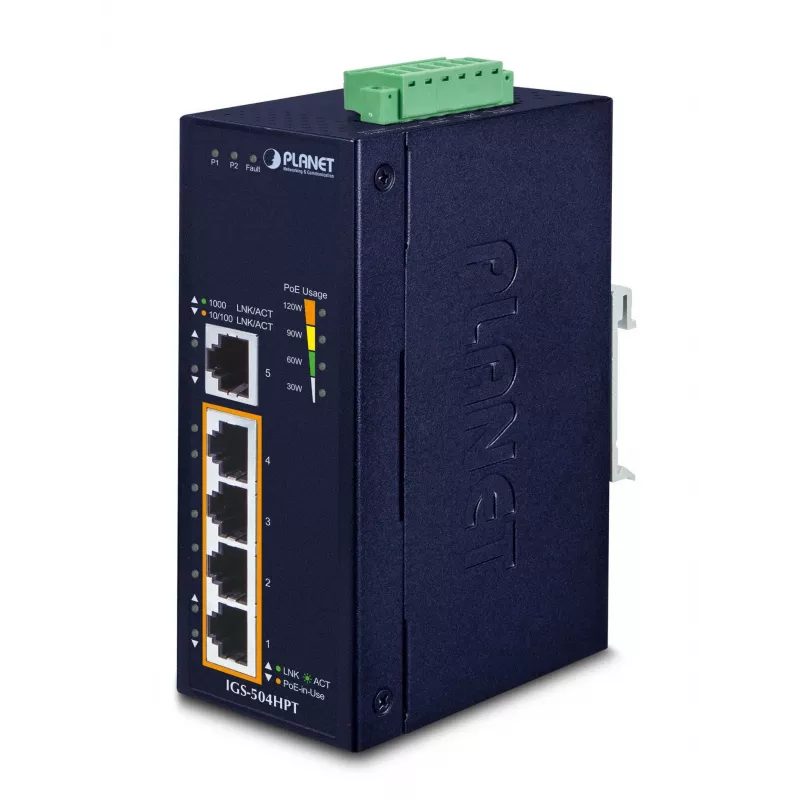

Haldamata lüliti PLANET IGS-504HPT

PLANET IGS-504HPT on haldamata tööstuslik Gigabit Ethernet PoE+ lüliti, mis on mõeldud karmidesse keskkondadesse. See pakub nelja 10/100/1000BASE-T porti koos IEEE 802.3at PoE+ toega ja ühte täiendavat Gigabit RJ45 üleslüli porti. IP40 metallkorpuses lüliti aktsepteerib 12–56V alalisvoolu sisendit kahe liiase, pööratava polaarsusega toitesisendiga, pakub kogu PoE võimsuse eelarvet kuni 120 W ja töötab laias temperatuurivahemikus -40 kuni 75 °C.

Eelised

IGS-504HPT toetab täielikku PoE+ (kuni 36 W pordi kohta) koos ühenda-ja-käivita tööga, välistades vajaduse tarkvaralise seadistamise järele. Selle võimsuse suurendamise võime ja lai 12–56 V alalisvoolu sisendvahemik võimaldavad kasutamist tavaliste tööstuslike toiteallikatega ilma erivarustuseta. Esipaneeli PoE energiakasutuse LEDid annavad reaalajas teavet kogunenud PoE tarbimise kohta (30 W, 60 W, 90 W, 120 W). Ventileeritud IP40 metallkorpus pakub elektromagnetilist häirekindlust ja passiivset jahutust müravabaks tööks, samas kui ESD ja liigpingekaitse suurendavad võrgu stabiilsust.

Sobib

• Tööstuslike Etherneti paigaldiste jaoks tehastes ja tootmisüksustes
• Liikluskontrollikappidesse ja teeäärsesse võrguseadmesse
• IP kaameratele, pääsupunktidele ja muudele PoE toiteseadmetele, mis nõuavad kuni 36 W pordi kohta
• Seinale paigaldatavatele või DIN-liistule kinnitatavatele paigaldistele piiratud ruumiga kohtades

Peamised spetsifikatsioonid

• Mudel: PLANET IGS-504HPT
• Lüliti tüüp: haldamata, 5 × Gigabit RJ45 porti (4 PoE+, 1 üleslüli)
• PoE standard: IEEE 802.3at (PoE+), kuni 36 W pordi kohta, 120 W kogueelarve
• Toitesisend: 12–56 V alalisvool, kahe liiase pööratava polaarsusega
• Töötemperatuur: -40 kuni 75 °C
• Korpus: IP40 metall, ventilaatorita disain
• Lülitusvõimsus: 10 Gbit/s; MAC tabel: 4000 kirjet
• ESD / liigpingekaitse: kontakt ±6 kV, õhk ±8 kV, ±6 kV liigpingetaluvus
• Paigaldus: DIN-liistule ja seinale kinnitatav
• Kaal: 0,605 kg

Kasutamine

Paigaldage IGS-504HPT DIN-liistule või kinnitage see seinale soovitud asukohta. Ühendage alalisvoolu toiteallikad kahe toitesisendi klemmiga, jälgides polaarsust, kuigi pööratavad sisendid võimaldavad paindlikkust. Kinnitage PoE-seadmed mis tahes neljale PoE-toega Gigabit pordile ja kasutage võrguühenduseks üleslüli RJ45 porti. Seade on haldamata ega vaja seadistamist; PoE toidet antakse automaatselt vastavalt PD läbirääkimisele ja saadaolevale eelarvele. Jälgige esipaneeli PoE energiakasutuse LEDe, et kontrollida kogunenud võimsustarbimist.

Soovitused

Töökindlaks tööks tööstuslikes tingimustes kasutage sobivaid alalisvoolu toiteallikaid vahemikus 12–56 V ja tagage korralik liigpingekaitse toiteallikal. Mitmete PoE-seadmete paigaldamisel veenduge, et kogu võimsuse nõudlus ei ületaks 120 W eelarvet; kaaluge PLANET PoE pikendajate kasutamist, et jõuda PD-deni kaugemal kui 100 m, planeerides samal ajal kaablite paigutust ja seadmete asukohta.
