PLANET IGS-614HPT lüliti – tööstuslik, haldamatu, 4 x 10/100/1000 PoE+, 1 x GbE, 1 x SFP, IP40

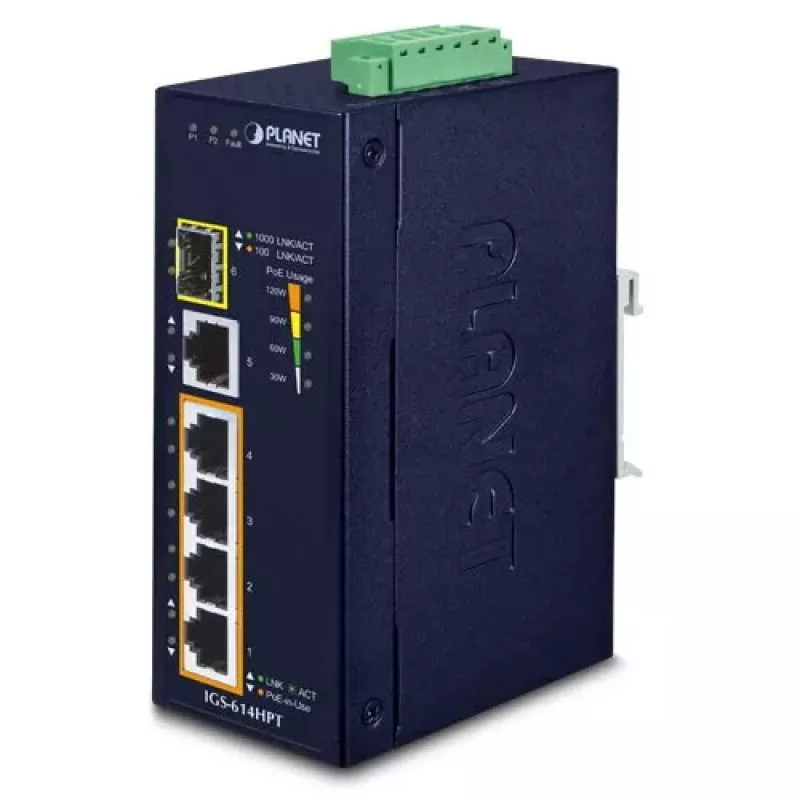

PLANET IGS-614HPT on haldamata DIN-liistule paigaldatav Gigabit Ethernet PoE+ kommutaator, mis on mõeldud tööstus- ja transpordikeskkondadesse. Sellel on neli IEEE 802.3at PoE+ 10/100/1000BASE-T porti, üks täiendav 10/100/1000BASE-T RJ45 üleslingiport ja üks 100/1000BASE-X SFP pesa fiiberoptiliseks üleslingiks. IGS-614HPT on ehitatud IP40 metallkorpusesse, millel on lai töötemperatuurivahemik ja topelttoitesisendid, ning see pakub kuni 120 W kogu PoE eelarvet, et ühendada ja toita võrguseadmeid karmides paigalduskohtades.

Eelised

Kommutaator pakub laia alalisvoolu sisendvahemikku koos sisseehitatud võimendusega kuni 54 V, kahte topeltkoondatud pööratava polaarsusega toitesisendit ning isehäälestuvat tööd ilma halduskoormuseta. Selle kompaktne ventileeritav IP40 metallkorpus tagab elektromagnetiliste häirete ja liigpingete immuunsuse, võimaldades samal ajal ventilaatorita vaikset tööd. Nutikas PoE energiakasutuse LED-indikaator näitab kumulatiivset PoE tarbimist 30 W, 60 W, 90 W ja 120 W läve juures. SFP pesa toetab nii 100 Mbit/s kui ka 1 Gbit/s mooduleid paindlikuks fiiberühenduse kauguse pikendamiseks.

Sobib

• Tööstusautomaatika ja tehase põranda võrgud
• Transpordisüsteemid ja teeäärsed kapid
• IP-kaamerad ja valvepaigaldised, mis nõuavad PoE+
• Kaugüleslingid tugijaama kommutaatorite või seirekeskustega fiiberoptika kaudu
• Ruumipiiranguga korpused ja DIN-liistule või seinale kinnitatavad paigaldised

Peamised tehnilised andmed

• Mudel: PLANET IGS-614HPT
• Pordid: 4 × 10/100/1000BASE-T PoE+, 1 × 10/100/1000BASE-T, 1 × 100/1000BASE-X SFP
• PoE standard: IEEE 802.3at (PoE+), ühildub IEEE 802.3af-ga
• Kogu PoE eelarve: kuni 120 W
• Kommuteerimisvõimsus: 12 Gbit/s; MAC-tabel: 4000 kirjet
• Toitesisend: 12–56 V DC (12–48 V DC võimendusega kuni 54 V PoE+ jaoks, topeltkoondatud, pööratava polaarsusega)
• Fiiberühenduse tugi: SFP kuumalt vahetatav, toetatud on 100BASE-FX ja 1000BASE-SX/LX transiiverid
• Töötemperatuur: -40 kuni 75 °C
• Korpus: IP40 metall, ventilaatorita
• Kaal: 0,605 kg

Kasutamine

Paigaldage IGS-614HPT DIN-liistule või kinnitage see seinakappi kohta, mis jääb määratud temperatuurivahemikku. Ühendage alalisvoolu toide kahe toitesisendi klemmidele, jälgides polaarsust; seade toetab pööratavat polaarsust ja koondatud sisendeid. Sisestage sobiv SFP-moodul, kui on vaja fiiberoptilist üleslinki, või kasutage RJ45 üleslingiporti. Ühendage PoE-toega seadmed nelja PoE+ RJ45 porti; kommutaator tuvastab automaatselt ja varustab PoE toitega kuni saadaoleva eelarve piires. Jälgige nelja oranži PoE energiakasutuse LED-i esipaneelil, et kontrollida kumulatiivset PoE tarbimist.

Soovitused

Kasutage sobivaid SFP transiivereid, mis vastavad nõutavale kaugusele ja fiibertüübile (mitmemoodiline või ühemoodiline). Veenduge, et ühendatud seadmete kogu PoE energiatarve ei ületaks 120 W eelarvet; jaotage toiteseadmed vastavalt. Jätke ruumi ventilatsiooniks ja kaitske toitesisendeid sobivate liigpingekaitsmetega kohtades, kus esineb elektrilisi siirdeid.
