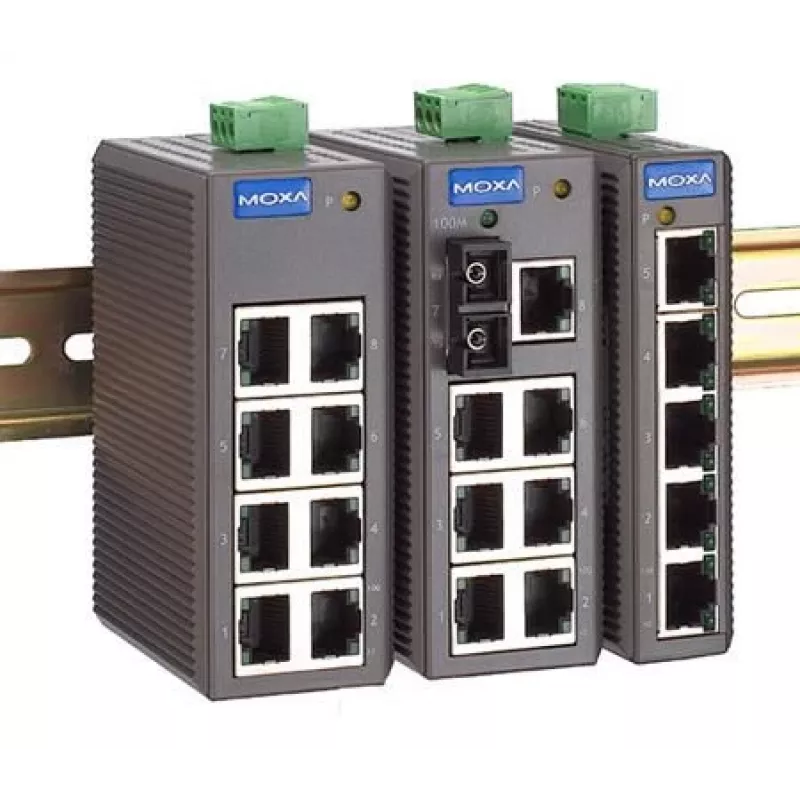

Moxa EtherDevice EDS-208 haldamatu lüliti, 8 x 10/100, lauamudel

Moxa EtherDevice EDS-208 on haldamata tööstuslik Etherneti kommutaator kaheksa 10/100 Mbps RJ45 pordiga. Töökindlaks tööks tööstuskeskkondades toetab EDS-208 IEEE 802.3/802.3u/802.3x standardeid, automaattuvastusega MDI/MDIX-i ning täis-/pooldupleksrežiime. Kompaktne IP30 metallkorpus, DIN-liistule kinnitamine ja lai töötemperatuurivahemik muudavad selle sobivaks paigaldusteks, mis nõuavad ühenda-ja-kasuta ühenduvust ja vastupidavat jõudlust.

Eelised

EDS-208 pakub lihtsat ja hooldusvaba võrgu laiendamist salvesta-ja-edasta kommuteerimisega tõhusaks pakettide käsitlemiseks ning sisseehitatud leviaadressitormikaitsega. Selle 10/100Base-T(X) RJ45 pordid pakuvad automaatset kiiruse ja dupleksi läbirääkimist, samas kui robustne tööstusdisain — IP30 korpus, lai töötemperatuur (-10 kuni 60 °C) ja toetus 24 VDC/24 VAC toitesisendile — tagab usaldusväärse töö karmides tingimustes. LED-indikaatorid lihtsustavad olekujälgimist ning DIN-liistuga ühilduv vormitegur võimaldab hõlpsat paigaldamist.

Sobib

• Tööstusautomaatika võrkudele
• Tehasepõranda ühenduvuseks ja masinatevaheliseks sideks
• Transpordi- ja infrastruktuurisüsteemidele, mis nõuavad vastupidavaid kommutaatoreid
• Väikestele kuni keskmistele Etherneti segmentidele, kus haldamata ühenda-ja-kasuta kommuteerimine on vastuvõetav

Peamised tehnilised andmed

• Mudel: Moxa EtherDevice EDS-208
• Pordid: 8 × 10/100Base-T(X) RJ45
• Standardid: IEEE 802.3 / 802.3u / 802.3x
• Kommuteerimisrežiim: salvesta-ja-edasta
• Automaatfunktsioonid: MDI/MDIX automaattuvastus, automaatne kiiruse/dupleksi läbirääkimine
• Kaitse: leviaadressitormikaitse
• Toitesisend: 24 VDC või 24 VAC
• Töötemperatuur: -10 kuni 60 °C
• Korpus: IP30 metallkest
• Paigaldus: DIN-liist

Kasutamine

Paigaldage EDS-208 DIN-liistule või sobivasse jaotuskasti ning ühendage toiteallikas (24 VDC või 24 VAC). Ühendage Etherneti kaablid RJ45 portidesse; kommutaator tuvastab automaatselt lingi kiiruse, dupleksi ja MDI/MDIX seaded. Esipaneeli LED-ide abil kontrollige toite- ja lingi/aktiivsuse olekut. Põhitoiminguks pole konfigureerimine vajalik — pärast toite ja kaabelduse ühendamist pakub kommutaator kohest 2. kihi ühenduvust.

Soovitused

Paigaldage EDS-208 ventileeritavasse korpusesse, et hoida soovitatud töötemperatuurivahemikku -10 kuni 60 °C, kasutage soovitatud tööstusklassi toiteallikaid ja varjestatud kaabeldust, kui esineb elektromagnetilisi häireid, ning jälgige regulaarselt LED-indikaatoreid link- või toiteprobleemide varajaseks tuvastamiseks.
