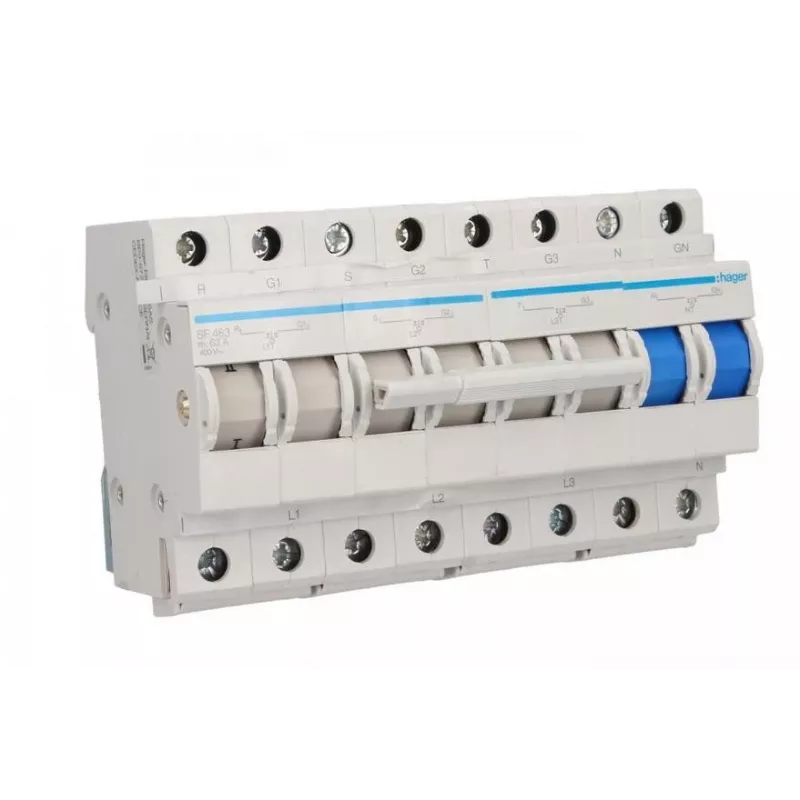

HAGER SF463 Modulaarne toitelüliti 4-pooluseline 63A 400V AC I-0-II

Manuaalne ümberlülitus kahe toiteallika vahel või vooluahela isoleerimine on sageli väljakutse tööstuslikes ja kaubanduslikes elektripaigaldistes. HAGER SF463 modulaarne toitelüliti lahendab selle, pakkudes robustset paneelile paigaldatavat lahendust kahe sõltumatu toite vahel ümberlülitamiseks või 3-faasilise + nulljuhtme ahela lahtiühendamiseks. Nimivooluga 63 A ja nimipingega 400 V AC tuleb see toime nõudlike koormustega, sobides samas standardsetele DIN-liistudele.

Kellele see on mõeldud

See lüliti on ideaalne elektrikutele, kilpide ehitajatele ja rajatiste haldajatele, kes vajavad usaldusväärset ümberlülitus- või isoleerimisseadet jaotuskilpides, juhtimiskilpides või masinate toiteallikates. See sobib rakendustesse, mis nõuavad nähtavat vahet ja käsitsi juhtimist, nagu generaatori ümberlülitus, mootori isoleerimine või toiteallika valik.

Peamised omadused

• 4-pooluseline (3P+N) konfiguratsioon I-0-II lülitusasenditega kahe toiteallika ümberlülitamiseks või isoleerimiseks.
• Nimivool 63 A ja nimipinge 400 V AC rasketeks vooluahelateks.
• Kompaktne modulaarne disain: ainult 4 moodulit lai (70 mm), paigaldatakse standardsele DIN-liistule.
• Käsitsi lülitatav hoob selge asendinäiduga ohutuks lülitamiseks.
• Kõrge elektriline vastupidavus: 10 000 tsüklit; mehaaniline vastupidavus: 20 000 tsüklit.
• Ühendusvõime kuni 25 mm² jäikade või 16 mm² paindlike juhtmete jaoks.
• Kaitseaste IP20 esiküljel (IP40 klemmikattega) siseruumidesse paigaldamiseks.
• Vastab standardile IEC/EN 60947-3 madalpinge lülitusseadmetele.

Tehnilised andmed

• Pooluste arv: 4 (3P+N)
• Nimivool (In): 63 A
• Nimipinge (Ue): 400 V AC
• Lülitusasendid: I-0-II
• Paigaldusviis: DIN-liist
• Mooduli laius: 4 moodulit (70 mm)
• Juhtimistüüp: käsitsi hoob
• Nimiisolatsioonipinge (Ui): 500 V
• Nimilöögitaluvuspinge (Uimp): 6 kV
• Lühisetaluvusvool (Icw): 1,5 kA (1 s)
• Elektriline vastupidavus: 10 000 tsüklit
• Mehaaniline vastupidavus: 20 000 tsüklit
• Ühendusvõime (paindlik): 16 mm²
• Ühendusvõime (jäik): 25 mm²
• Kaitseaste: IP20 (esikülg), IP40 (klemmikattega)
• Töötemperatuur: -20 kuni +50 °C
• Laotustemperatuur: -40 kuni +70 °C
• Standard: IEC/EN 60947-3
• Sagedus: 50/60 Hz

Näpunäiteid

Enne paigaldamist kontrollige alati, et koormusvool ja pinge vastavad lüliti nimiväärtustele. Kasutage sobivaid klemmikatteid, et saavutada vajadusel IP40 kaitse. Generaatori ümberlülituse rakendustes veenduge, et nulljuhtme lülitamine on kohalike eeskirjadega lubatud. Paigaldage lüliti hästi ventileeritavasse kappi, et hoida töötemperatuuri piirides.
