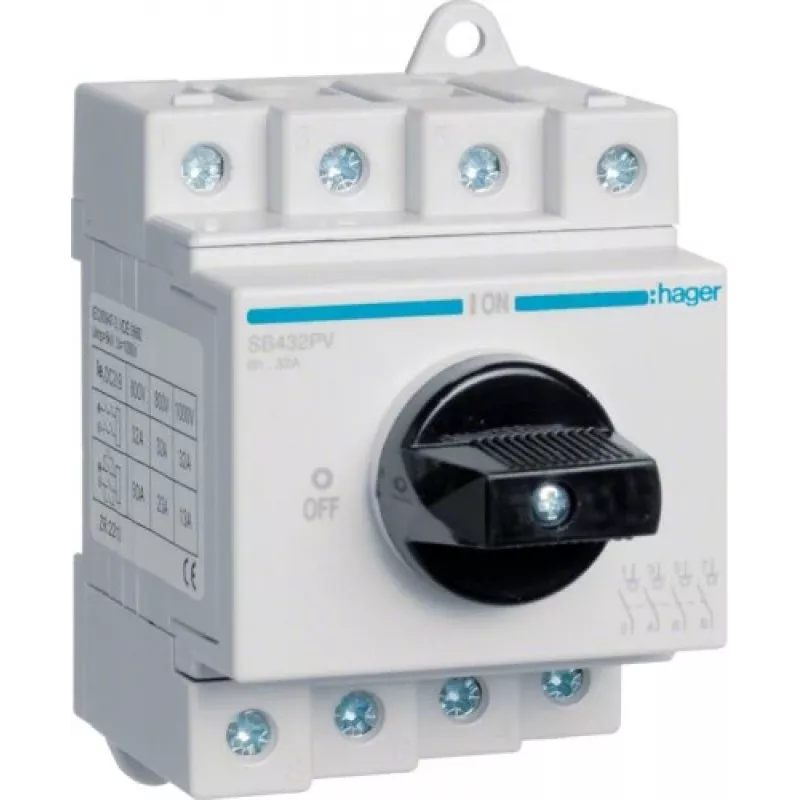

Hager SB432PV modulaarne PV isolatsioonilüliti, 4 pooluseline, 32A, 1000VDC

Päikesesüsteemide paigaldajad ja elektritöövõtjad vajavad usaldusväärset meetodit fotogalvaaniliste ahelate isoleerimiseks ohutuks hoolduseks ja hädaolukorras väljalülitamiseks. Hager SB432PV on modulaarne alalisvoolu lahklüliti, mis on spetsiaalselt loodud PV-süsteemide jaoks, pakkudes tugevat lülitusjõudlust süsteemipingetel kuni 1000VDC ja voolutugevusel kuni 32A. Nelja poolusega ja kompaktse 4-mooduli disainiga integreerub see sujuvalt standardsetesse DIN-liistu jaotuskilpidesse.

Peamised tehnilised andmed

• Pooluste arv: 4P
• Nimivool: 32A
• Nimipinge: 1000VDC
• Kasutusala: Fotogalvaanilised (PV) süsteemid
• Paigaldus: DIN-liist (EN 60715)
• Kaitseaste: IP20 klemmid, IP40 esikülg (korpuses)
• Mooduli laius: 4 moodulit
• Lülitusvõime: 32A 1000VDC juures (DC-21B)
• Töötemperatuur: -25 kuni 70 °C
• Klemmi ristlõige: 1,5–35 mm² (jäik), 1,5–25 mm² (painduv)
• Standarditele vastavus: IEC/EN 60947-3
• Elektriline eluiga: 1500 tsüklit
• Mehaaniline eluiga: 10000 tsüklit
• Nimitalitluspinge: 6 kV
• Saasteaste: 3
• Ülepingekategooria: III
• Lühisvoolutaluvus: 10 kA (1s)
• Klemmi tüüp: Kruviklemmid

Miks seda valida

SB432PV on loodud vastama PV-süsteemide rangetele ohutusstandarditele. Selle kõrge alalisvoolu pingetase tagab ohutu väljalülituse koormuse all, samas kui vastupidav konstruktsioon ja lai töötemperatuuri vahemik muudavad selle sobivaks välistingimustes ja tööstuskeskkondades kasutamiseks. Kruviklemmid võtavad vastu juhtmeid kuni 35 mm², pakkudes paindlikke paigaldusvõimalusi.

Ideaalne kasutus

• Alalisvoolu poole isoleerimine elamu- ja äripäikesesüsteemides
• Kombineerimiskastid ja stringinverterid
• Hooldus- ja hädaolukorra väljalülitusahelad
• Integreerimine jaotuskilpidesse PV-süsteemide jaoks

Hea teada

Lüliti vastab standardile IEC/EN 60947-3 ja sellel on kompaktne 4-mooduli laius, et säästa ruumi paneelide projekteerimisel. Elektrilise elueaga 1500 tsüklit ja mehaanilise elueaga 10000 tsüklit tagab see pikaajalise töökindluse. IP40 esikülg pakub kaitset tolmu ja pritsiva vee eest, kui see on paigaldatud korpusesse.
