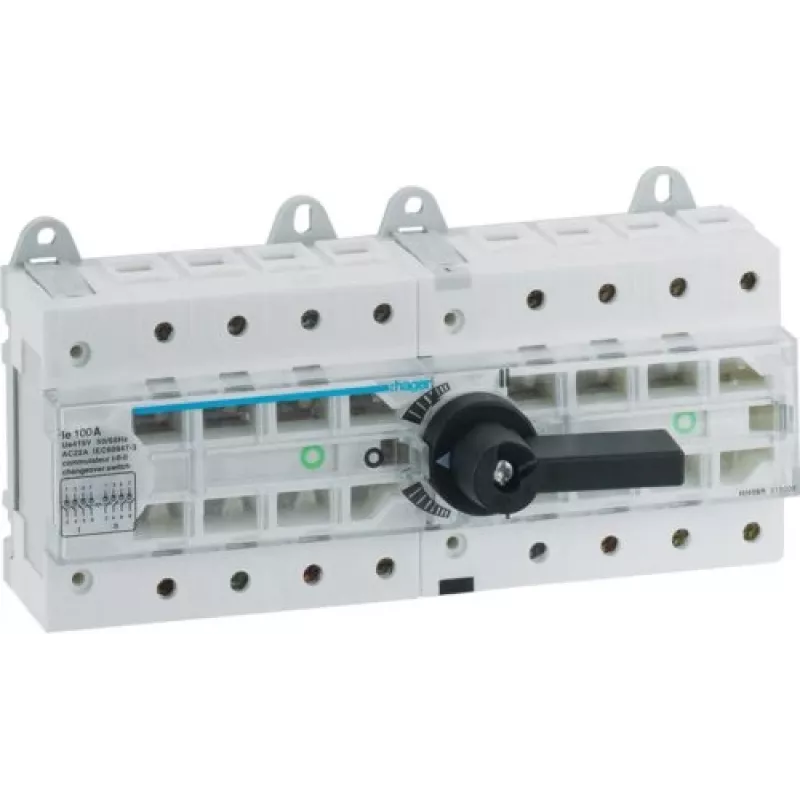

HAGER HI405R 4-pooluseline 100A käsitsi ümberlüliti I-0-II DIN-liinile

See HAGER ümberlüliti on ette nähtud 100 A ja 4-pooluselise konfiguratsiooniga, pakkudes vastupidavat käsitsi toiteallika ümberlülitamist kriitiliste toiteahelate jaoks. I-0-II lülitusasend tagab ohutu isolatsiooni ja lihtsa valiku kahe sõltumatu toiteallika vahel, muutes selle usaldusväärseks komponendiks tööstuslikes ja kommertsjaotuskilpides.

Ülevaade

HI405R on konstrueeritud DIN-liinile paigaldamiseks ja selle laius on vaid 4 moodulit (70 mm). Kruviklemmid võtavad vastu jäikaid juhte 1,5 kuni 70 mm² ja painduvaid juhte 1,5 kuni 50 mm², pakkudes mitmekülgseid ühendusvõimalusi. Nimipinge 230/400 V AC ja nimisolatsioonipinge 690 V juures sobib see laiale valikule madalpinge rakendustele.

Mis paistab silma

• Kõrge 100 A nimivool nõudlike ahelate jaoks.
• Selged I-0-II lülitusasendid ühemõtteliseks kasutamiseks.
• Vastupidav lühisvoolu taluvus 1,5 kA 1 sekundi jooksul.
• Pikk mehaaniline eluiga 10 000 tsüklit ja elektriline eluiga 1000 tsüklit (AC-22A).
• Vastab standardile EN 60947-3 ohutuse ja jõudluse osas.

Tehnilised andmed

• Pooluste arv: 4P
• Nimivool (In): 100 A
• Lülitusasendid: I-0-II
• Nimitööpinge (Ue): 230/400 V AC
• Nimisolatsioonipinge (Ui): 690 V
• Nimilöögitaluvuspinge (Uimp): 6 kV
• Paigaldustüüp: DIN-liin
• Mooduli laius: 4 moodulit (70 mm)
• Kaitseaste (esikülg): IP40
• Kaitseaste (klemmid): IP20
• Lühisvoolu taluvus (Icw): 1,5 kA (1 s)
• Ühenduse tüüp: kruviklemmid
• Klemmi mahtuvus (jäik): 1,5 - 70 mm²
• Klemmi mahtuvus (painduv): 1,5 - 50 mm²
• Elektriline vastupidavus: 1000 tsüklit (AC-22A)
• Mehaaniline vastupidavus: 10 000 tsüklit
• Töötemperatuuri vahemik: -20 kuni 50 °C
• Standardile vastavus: EN 60947-3
• Lüliti tüüp: käsitsi ümberlüliti
• Sagedus: 50/60 Hz

Meie hinnang

Usaldusväärne ja kompaktne lahendus käsitsi toiteallika ümberlülitamiseks tööstuskeskkonnas – HAGER HI405R ühendab endas suurt voolutaluvust, vastupidavat konstruktsiooni ja selgeid lülitusasendeid.
